LT3042

20V、200mA、超低噪声、超高 PSRR RF 线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 22
特性
  • 超低RMS噪声:0.8μVRMS(10Hz至100kHz)
  • 超低散粒噪声:2nV/√Hz(10kHz时)
  • 超高PSRR:79dB(1MHz时)
  • 输出电流:200mA
  • 宽输入电压范围:1.8V至20V
  • 单个电容改善了噪声性能和PSRR
  • 100μA SET引脚电流:初始精度:±1%
  • 单个电阻设置输出电压
  • 高带宽:1MHz
  • 可编程电流限值
  • 低压差:350mV
  • 输出电压范围:0V至15V
  • 可编程电源良好
  • 快速启动能力
  • 精密使能/UVLO
  • 可并联以实现较低的噪声和较高的电流
  • 带折返功能的内部限流
  • 最小输出电容:4.7μF陶瓷
  • 电池反接和反向电流保护
  • 10引脚MSOP和3mm × 3mm DFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

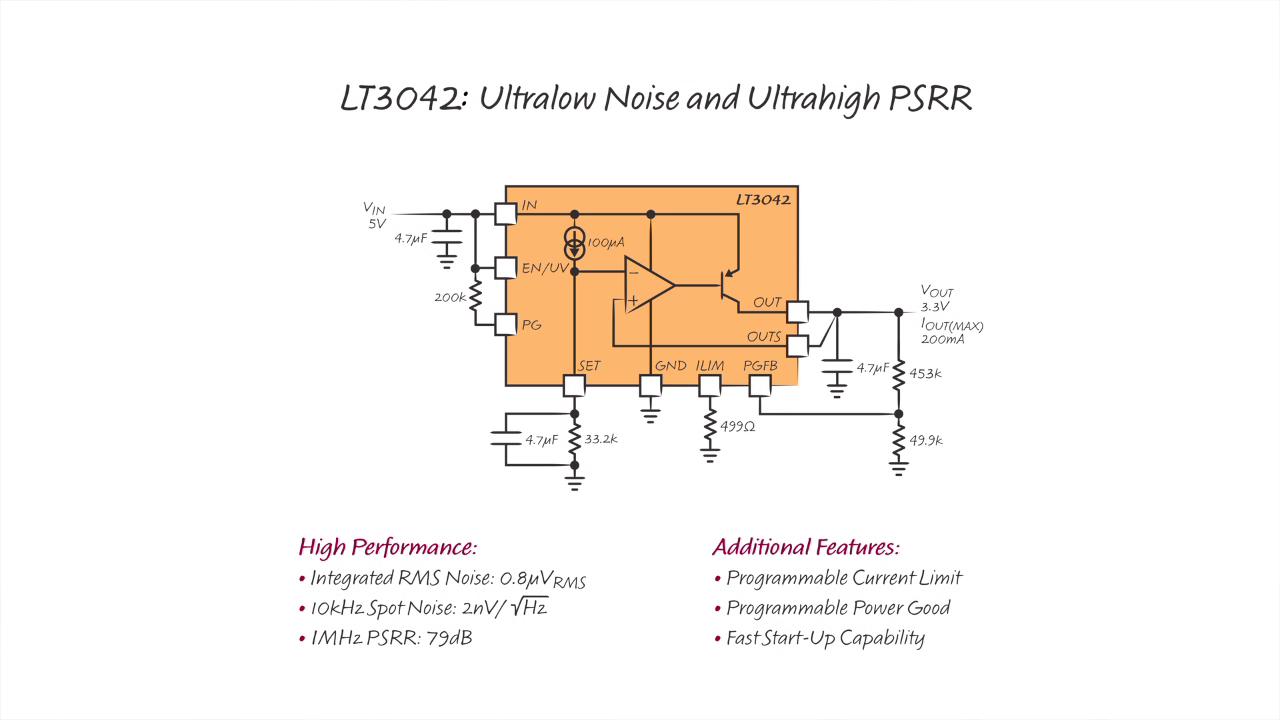

LT3042 是一款高性能低压差线性稳压器,其采用 LTC 的超低噪声和超高 PSRR 架构以为对噪声敏感的 RF 应用供电。LT3042 被设计为后随一个高性能电压缓冲器的高精度电流基准,其可容易地通过并联以进一步降低噪声、增加输出电流和在 PCB 上散播热量。

该器件可在 350mV 典型压差电压条件下提供 200mA。工作静态电流的标称值为 2mA,并在停机模式中减小至 <<1μA。LT3042 的宽输出电压范围 (0V 至 15V) 及保持单位增益操作的能力可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率,这与编程输出电压无关。此外,该稳压器还拥有可编程电流限值、快速启动能力和用于指示输出电压调节的可编程电源良好。

LT3042 可在采用 4.7μF (最小值) 陶瓷输出电容器的情况下实现稳定。内置保护功能电路包括反向电池保护、反向电流保护、以及具折返的内部电流限制和具迟滞的热限制。LT3042 采用耐热性能增强型 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

应用

  • RF 电源:PLL、VCO、混频器、低噪声放大器 (LNA)
  • 非常低噪声仪表
  • 高速 / 高精度数据转换器
  • 医疗应用:成像、诊断
  • 高精度电源
  • 用于开关电源的后置稳压器
产品模型 22

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3042EDD#PBF
  • HTML
  • HTML
LT3042EDD#TRPBF
  • HTML
  • HTML
LT3042EMSE#PBF
  • HTML
  • HTML
LT3042EMSE#TRPBF
  • HTML
  • HTML
LT3042EMSE#WPBF
  • HTML
  • HTML
LT3042EMSE#WTRPBF
  • HTML
  • HTML
LT3042HDD#PBF
  • HTML
  • HTML
LT3042HDD#TRPBF
  • HTML
  • HTML
LT3042HMSE#PBF
  • HTML
  • HTML
LT3042HMSE#TRPBF
  • HTML
  • HTML
LT3042HMSE#WPBF
  • HTML
  • HTML
LT3042HMSE#WTRPBF
  • HTML
  • HTML
LT3042IDD#PBF
  • HTML
  • HTML
LT3042IDD#TRPBF
  • HTML
  • HTML
LT3042IMSE#PBF
  • HTML
  • HTML
LT3042IMSE#TRPBF
  • HTML
  • HTML
LT3042IMSE#WPBF
  • HTML
  • HTML
LT3042IMSE#WTRPBF
  • HTML
  • HTML
LT3042MPDD#PBF
  • HTML
  • HTML
LT3042MPDD#TRPBF
  • HTML
  • HTML
LT3042MPMSE#PBF
  • HTML
  • HTML
LT3042MPMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3042EMSE#PBF

量产

LT3042EMSE#TRPBF

量产

LT3042HMSE#PBF

量产

LT3042HMSE#TRPBF

量产

LT3042IMSE#PBF

量产

LT3042IMSE#TRPBF

量产

LT3042MPMSE#PBF

量产

LT3042MPMSE#TRPBF

量产

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3042HMSE#WPBF

量产

LT3042HMSE#WTRPBF

量产

LT3042IMSE#WPBF

量产

LT3042IMSE#WTRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3042EMSE#PBF

量产

LT3042EMSE#TRPBF

量产

LT3042HMSE#PBF

量产

LT3042HMSE#TRPBF

量产

LT3042IMSE#PBF

量产

LT3042IMSE#TRPBF

量产

LT3042MPMSE#PBF

量产

LT3042MPMSE#TRPBF

量产

6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3042HMSE#WPBF

量产

LT3042HMSE#WTRPBF

量产

LT3042IMSE#WPBF

量产

LT3042IMSE#WTRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

AD-PAARRAY3552R-SL

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

zoom

AD-PAARRAY3552R-SL

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

特性和优点

  • Designed to cover full Tx signal chains with integrated MCU and user-friendly GUI for faster and easier integration
  • Supports fault event protection - overvoltage (OV), overcurrent (OC), and overtemperature (OT)
  • Supports ultrafast sub-µs GaN gate voltage switching ~ (<1 µs)
  • Supports ultrafast (<10 µs) fault event protection from detection up to GaN gate pinch-off
  • Wide range of gate bias voltages from -10 V to +10 V
  • Configurable power-up and power-down sequence

产品详情

The AD-PAARRAY3552R-SL reference design provides control, protection, and proper biasing sequence for GaN power amplifier (PA) arrays. The design incorporates the AD3553R high-speed, dual-channel, 16-bit DAC to support the ultrafast sub-µs voltage settling time of GaN gates.

Key fault events, including overvoltage, overcurrent, and overtemperature, are effectively managed by the LTC7000, a static switch driver responsible for system fault protection.

The on-board MAX32666 ultralow-power ARM® Cortex®-M4 microprocessor provides essential debug and programming features for a comprehensive software development experience with the system. The system's firmware is built on ADI's open-source no-OS framework and includes a user-friendly graphical interface (GUI) for evaluation. Updates are easily applied through an SWD UART bootloader, streamlining prototyping.

The system can be powered by an external +48 V supply, requiring high current capabilities.

APPLICATIONS

  • 5G massive MIMOs
  • Macro base stations
Specifications
Fault Events
Fault Default Limit
Overvoltage +55 V
Overcurrent 3.5 A
Overtemperature 75°C
Output Ports
Port Name No. of ports
GaN gate ports 6
+48 V Gan drain ports 4
+5 V ports 5
Enable ports 2
Power Supply
External +48 V DC at 5 A
Operating Conditions
Temperature Range 45°C to +75°C
reference details image

DC2246B

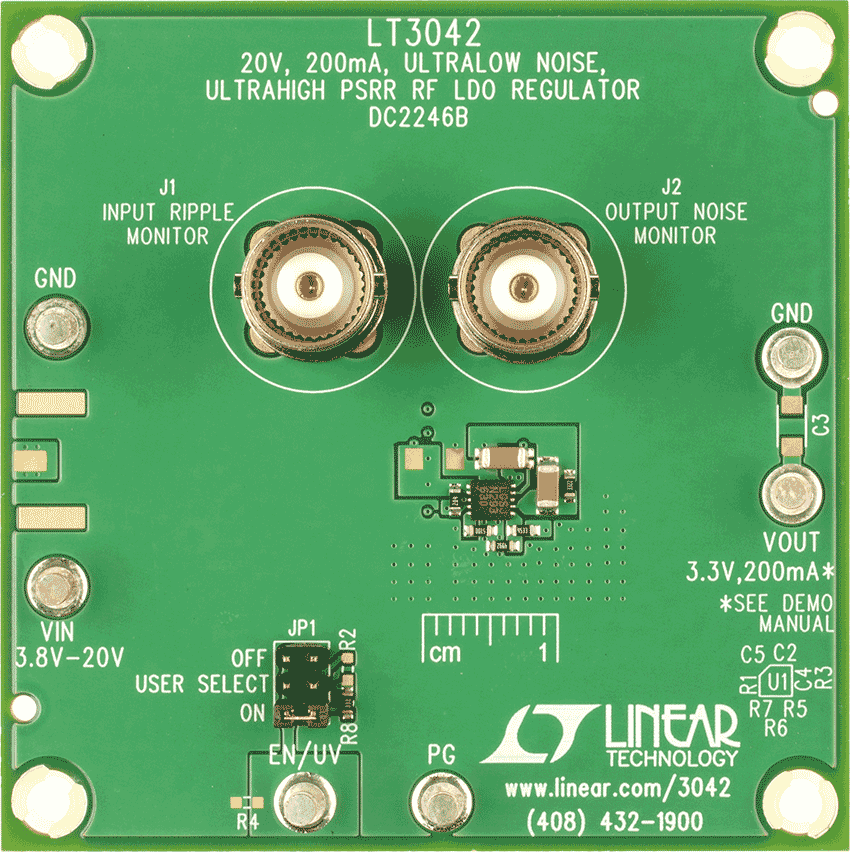

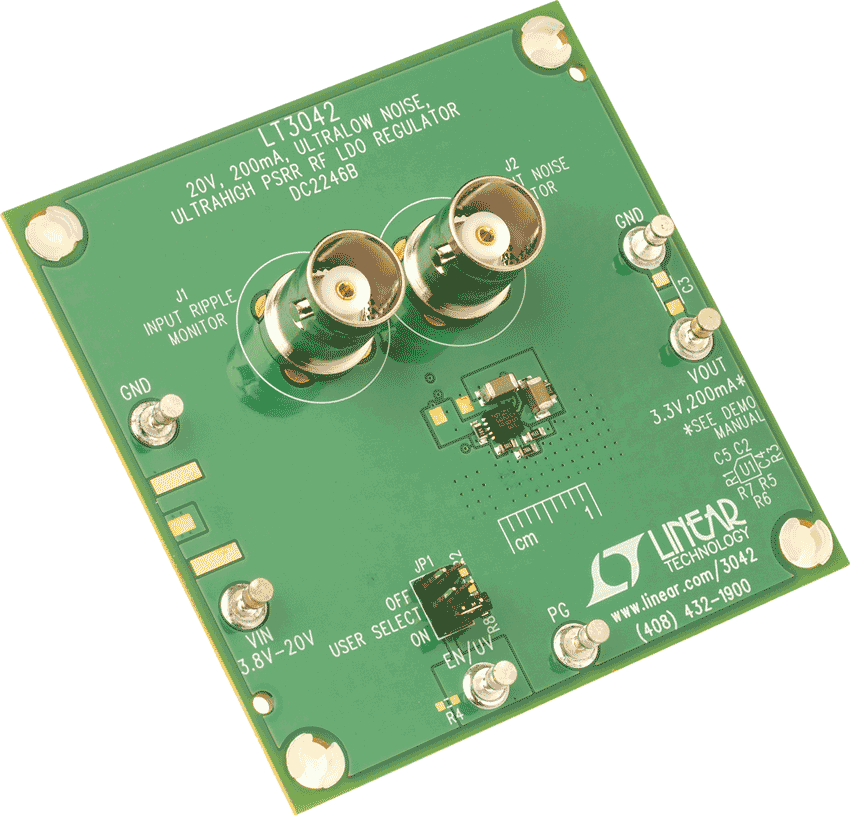

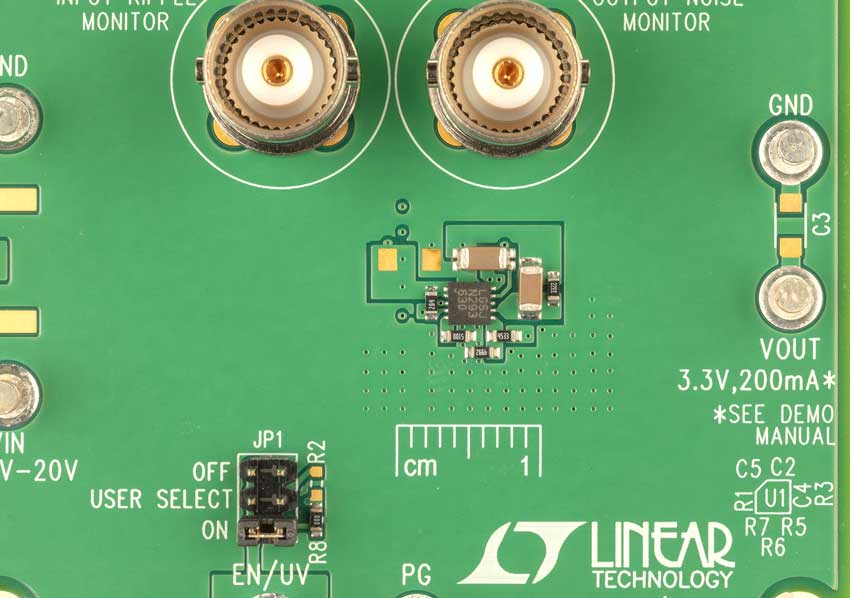

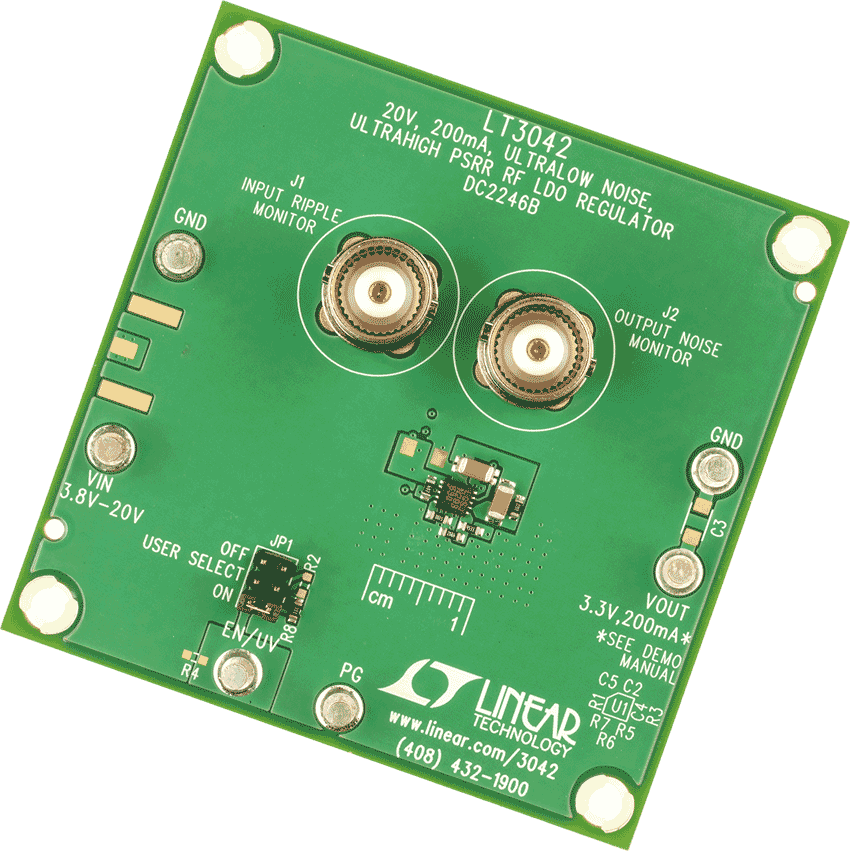

LT3042EDD Demo Board | Ultralow Noise, Ultrahigh PSRR RF LDO, 3.8V ≤ VIN ≤ 20V, VOUT = 3.3V @ 200mA

zoom

DC2246B

LT3042EDD Demo Board | Ultralow Noise, Ultrahigh PSRR RF LDO, 3.8V ≤ VIN ≤ 20V, VOUT = 3.3V @ 200mA

LT3042EDD Demo Board | Ultralow Noise, Ultrahigh PSRR RF LDO, 3.8V ≤ VIN ≤ 20V, VOUT = 3.3V @ 200mA

产品详情

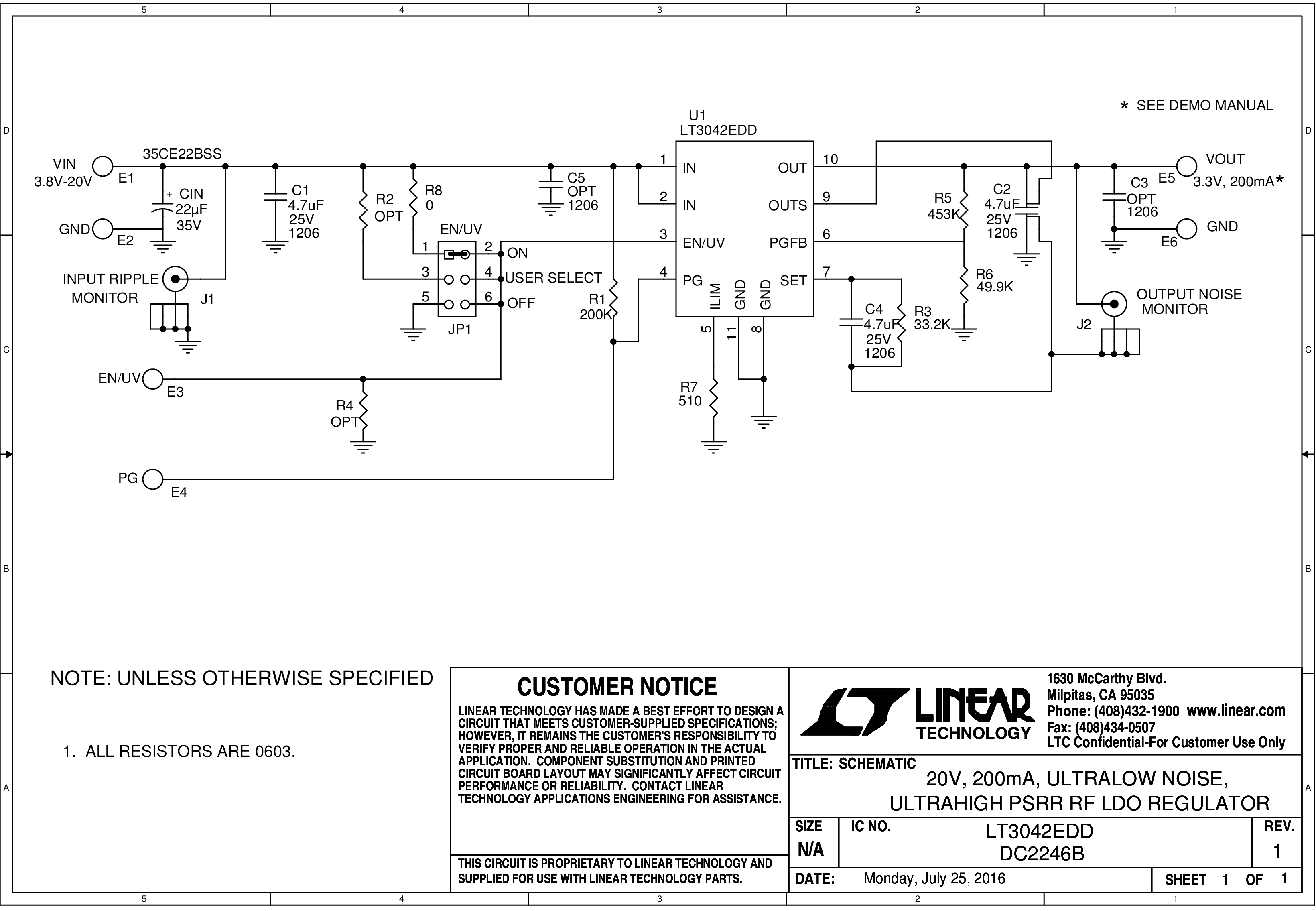

DC2246B is a linear regulator demonstration circuit featuring the LT3042EDD, which is a 200mA, ultralow noise, and ultrahigh power supply rejection ratio (PSRR) RF low dropout (LDO) regulator with programmable current limit.
