LT3040

20V、200mA、超低噪声、超高 PSRR 精准 DAC/基准缓冲器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 超低宽带噪声:1.2µVRMS(10Hz 至 100kHz)
  • 超低 1/f 噪声:0.6µVP-P(0.1Hz 至 10Hz)
  • 超低点噪声:在 1kHz 及以上时为 4nV/√Hz
  • 超高 PSRR:1MHz 时为 73dB
  • 超低输入失调电压:125µV
  • 输出拉电流:200mA
  • 宽输入电压范围:1.8V 至 20V
  • 轨至轨输出电压范围:0V 至 15V
  • 单电容器可改善噪声和 PSRR
  • VIN 引脚快速启动
  • FAULT 标志
  • 高带宽:1MHz
  • 低电压差:350mV
  • 可编程限流值
  • 精密使能/UVLO
  • 可并联以实现更低的噪声和更高的电流
  • 带折返功能的内部限流值
  • 最小输出电容器:4.7µF 陶瓷
  • 反向电源和反向电流保护
  • 带滞后的热限制
  • 10 引脚 3mm × 3mm DFN 和 12 引脚 MSOP
更多细节
show more Icon

LT3040 是一款高性能的坚固型电压输出基准/DAC 缓冲器,其采用独特的架构,旨在保持基准或 DAC 的精度和准确度,同时提供高达 200mA 的电流。该器件采用 ADI 的超低噪声和超高 PSRR 架构,以为对噪声敏感的高准确度系统供电。LT3040 被设计为用于电压输出基准/DAC 的高级电压缓冲器,其具有极低的 1/f 噪声、非常低的宽带噪声、宽频率范围内的卓越 PSRR 和低压差性能 – 拉电流为 200mA 时具有 350mV 的典型压差。

工作静态电流标称值为 2.5mA,在停机模式中降至 <1μA。LT3040 在保持单位增益运行的同时具有宽输出电压范围 (0V 至 15V),从而提供几乎恒定的输出噪声、PSRR、带宽和负载调整率,这与 VIN 电压无关。此外,该缓冲器还具有可编程电流限制、快速启动能力和用于在输出端指示故障的 FAULT 标记。

LT3040 可在采用最小 4.7μF 的陶瓷输出电容器时保持稳定。内置保护功能包括反向电源电压保护、反向电流保护、带折返的内部电流限制和具迟滞的热限制。LT3040 采用耐热性能增强型 12 引脚 MSOP 封装和 10 引脚 3mm × 3mm DFN 封装。

应用

  • 高速/高精度数据转换器
  • 高精度电压基准
  • 非常低噪声仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3040EDD#PBF
  • HTML
  • HTML
LT3040EDD#TRPBF
  • HTML
  • HTML
LT3040EMSE#PBF
  • HTML
  • HTML
LT3040EMSE#TRPBF
  • HTML
  • HTML
LT3040IDD#PBF
  • HTML
  • HTML
LT3040IDD#TRPBF
  • HTML
  • HTML
LT3040IMSE#PBF
  • HTML
  • HTML
LT3040IMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3040EMSE#PBF

量产

LT3040EMSE#TRPBF

量产

LT3040IMSE#PBF

量产

LT3040IMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3040EMSE#PBF

量产

LT3040EMSE#TRPBF

量产

LT3040IMSE#PBF

量产

LT3040IMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

AD-APARD32690-SL

Arduino Form-factor Development Platform Based on MAX32690 ARM Cortex-M4 Microcontroller

zoom

AD-APARD32690-SL

Arduino Form-factor Development Platform Based on MAX32690 ARM Cortex-M4 Microcontroller

Arduino Form-factor Development Platform Based on MAX32690 ARM Cortex-M4 Microcontroller

特性和优点

  • Allows prototyping of intelligent, secure, and connected industrial field devices
  • Arduino Mega-compatible form factor
  • Two Pmod™-compatible connectors
  • ARM Cortex-M4 Ultra Efficient Microcontroller with integrated Bluetooth 5.2 LE
  • WiFi connectivity
  • Long-range, single-pair 10BASE-T1L Ethernet interface
  • Built-in security for root-of-trust, mutual authentication, data confidentiality and integrity, secure boot, and secure communications
  • Open-source software stack

产品详情

The AD-APARD32690-SL is a platform for prototyping intelligent, secure, and connected field devices. It has an Arduino Mega-compatible form factor and two Pmod™-compatible connectors.

The system includes the MAX32690 ARM Cortex-M4 with FPU-Based Microcontroller and Bluetooth LE 5.2. The MCU is coupled with external RAM (2 x 512 Mb) and Flash (64 Mb) memories to meet the requirements of the most demanding applications. The MAXQ1065 security coprocessor enables state of the art security features such as for root-of-trust, mutual authentication, data confidentiality and integrity, secure boot, and secure communications.

A 10 Mbps single-pair Ethernet link using the ADIN1110 10BASE-T1L MAC/PHY, enables remote data acquisition and system configuration. The 10BASE-T1L interface also supports Single-pair Power over Ethernet (SPoE) and be used for powering the system via an Arduino shield implementing the required power circuitry.

WiFi connectivity is provided via the on-board NINA-W102 multiradio wireless MCU module with internal antenna.

Power can be supplied either via the USB-C connector or via a 2-pin terminal block. The supported input voltage range is 5 V to 28 V.

The system is accompanied by an open-source software stack and associated collateral, enabling a complete experience from evaluation, and prototyping, all the way to production firmware and application development. The open-source software stack also includes drivers and example applications for a wide variety of ADCs, DACs, sensors, and other devices commonly used in industrial applications, further accelerating the development process. An external programmer such as the MAX32625PICO DAPLink, or any other similar programmer supporting the SWD interface, enables firmware programming and debug. The system’s firmware is based on Analog Devices’ open-source no-OS framework which includes all the tools required for embedded code development and debugging as well as libraries, enabling host-side connectivity for system configuration and data transfer over the UART, USB, WiFi, and 10BASE-T1L interfaces.

APPLICATIONS

  • Factory automation
  • Process control
  • Intelligent buildings
  • Secure field instruments
  • Internet of Things
reference details image

DC2783A

LT3040EDD演示板 | 20V、200mA,超低噪声、超高PSRR精密DAC/基准电压缓冲器

zoom

DC2783A

LT3040EDD演示板 | 20V、200mA,超低噪声、超高PSRR精密DAC/基准电压缓冲器

LT3040EDD演示板 | 20V、200mA,超低噪声、超高PSRR精密DAC/基准电压缓冲器

产品详情

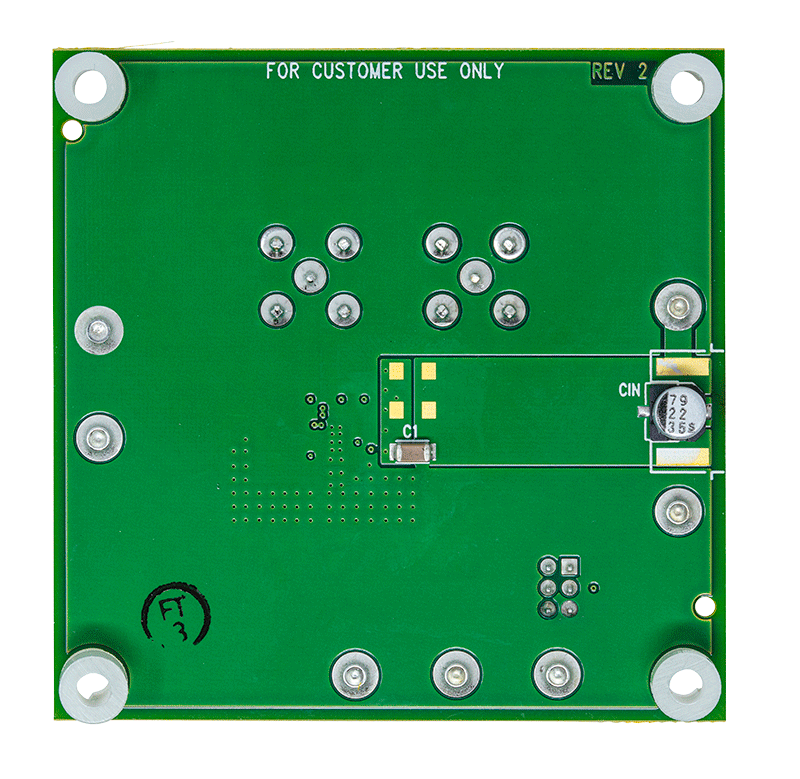

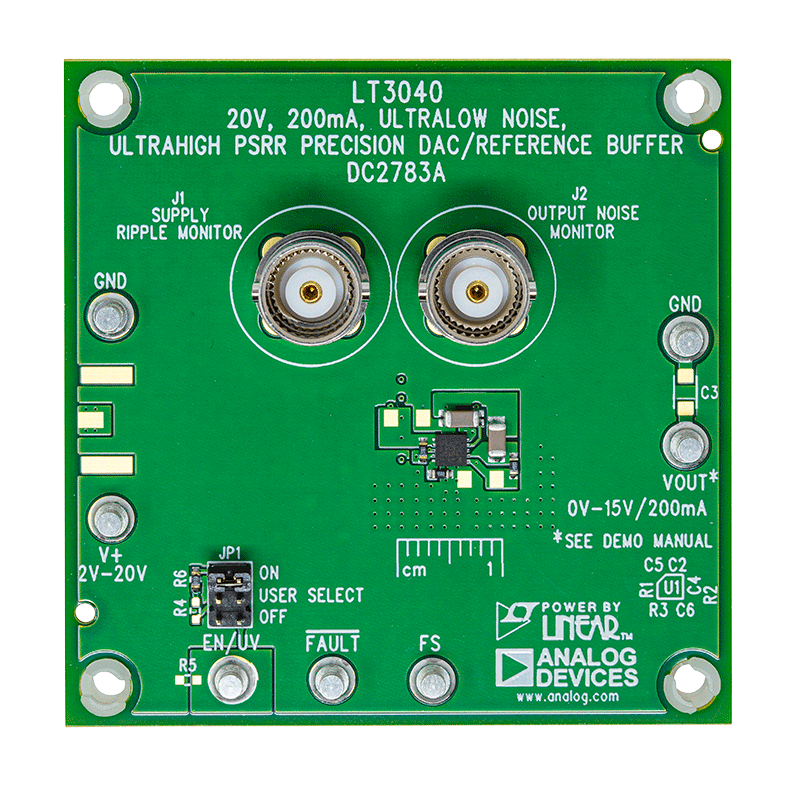

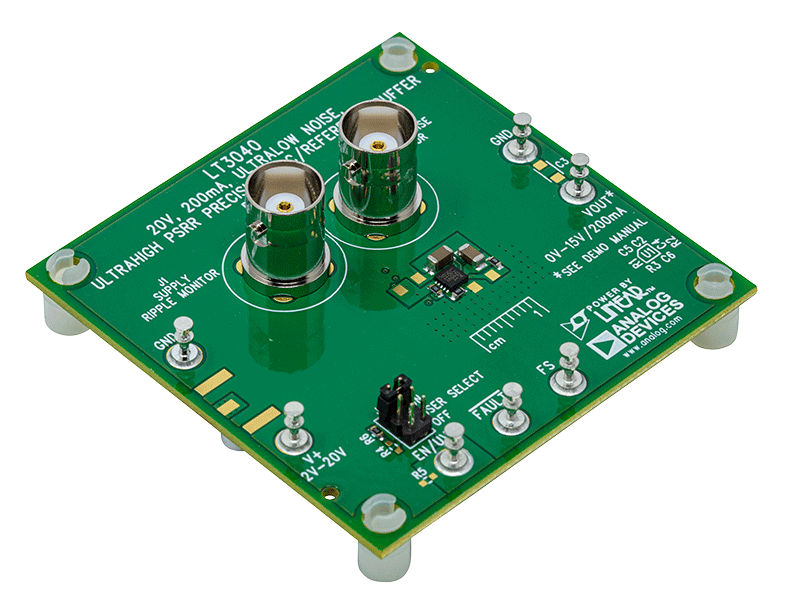

演示板DC2783A具有LT3040,这是个200mA的高性能、强大的基准电压/ DAC缓冲器。LT3040具有超低的输出噪声、超高的电源电压抑制比(PSRR)和低压差,可为噪声敏感的高精度系统供电。
