LT1764

3A、快速瞬态响应、低噪声 、LDO 稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 30
特性
  • 专为实现快速瞬态响应而优化
  • 输出电流:3A

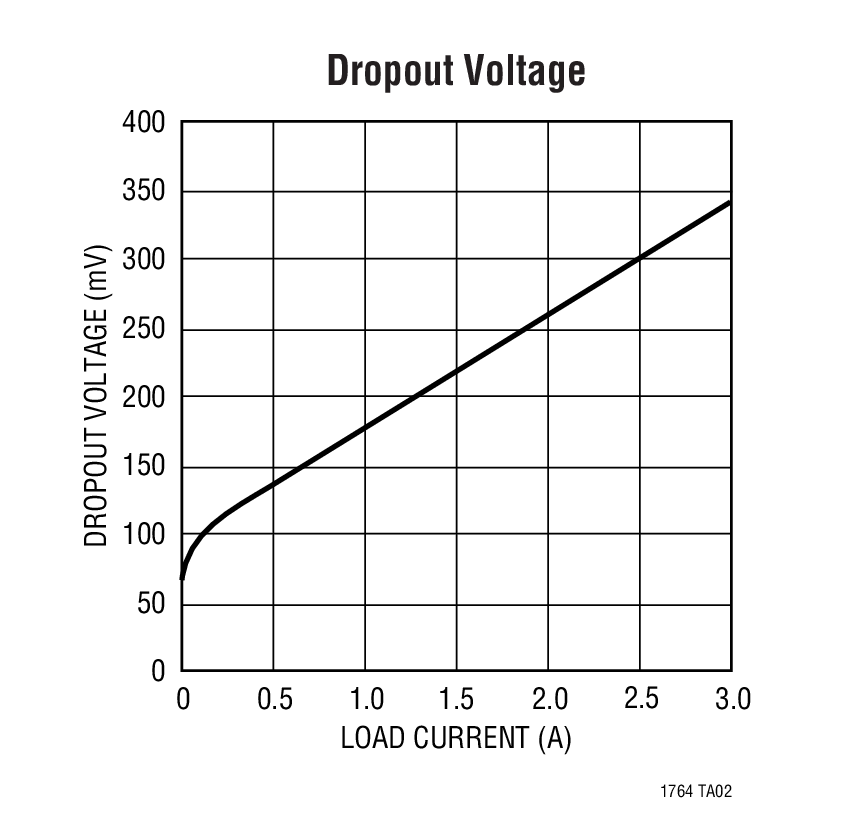

  • 压差电压:在 3A 时为 340mV
  • 低噪声:40μVRMS (10Hz 至 100kHz)
  • 1mA 静态电流
  • 宽输入电压范围:2.7V 至 20V
  • 无需保护二极管
  • 在压差模式中静态电流处于受控状态
  • 固定输出电压:1.5V、1.8V、2.5V、3.3V
  • 可调输出范围:1.21V 至 20V
  • 在停机模式中静态电流 <1μA
  • 可在采用 10μF 输出电容器时保持稳定
  • 反向电池保护
  • 无反向电流
  • 热限制

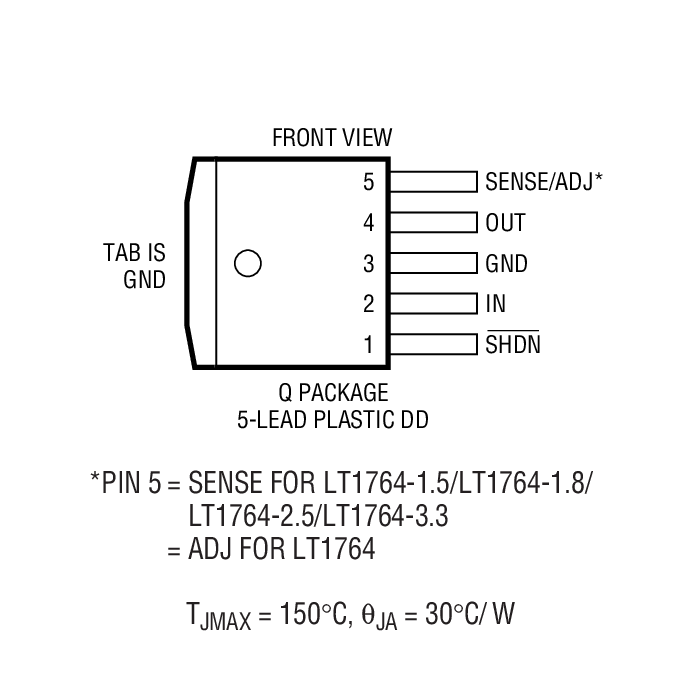

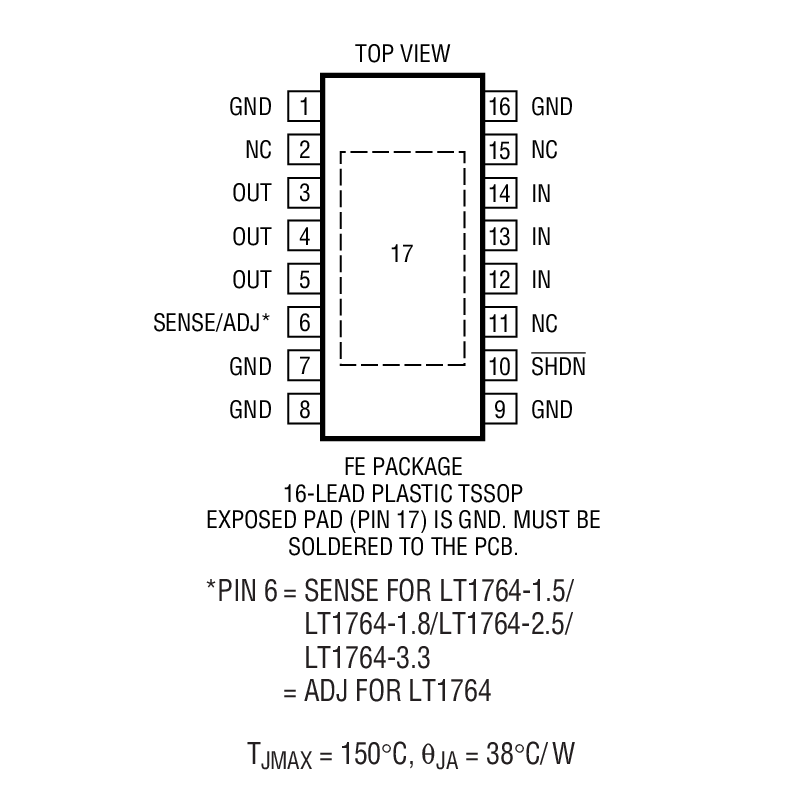

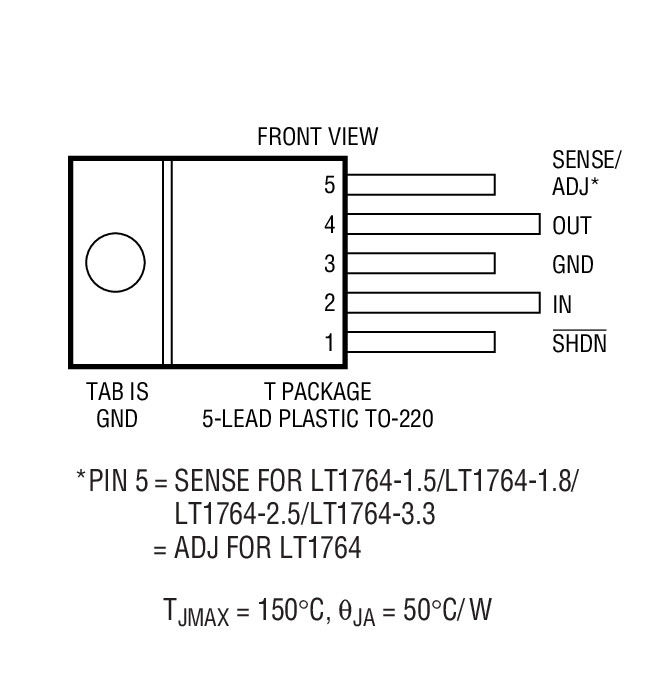

  • 采用 5 引脚 TO-220、DD 封装和 16 引脚 TSSOP 封装
更多细节
show more Icon

LT®1764 是一款低压差稳压器,专为实现快速瞬态响应而优化的。该器件能提供 3A 输出电流和一个 340mV 的压差电压。工作静态电流为 1mA,并在停机模式中减小至 <1μA。静态电流处于良好受控状态;与其他许多稳压器不同,此器件的静态电流在压差情况下不会增大。除了快速瞬态响应之外,LT1764 还拥有非常低的输出电压噪声,从而使其非常适合于敏感的 RF 电源应用。

输出电压范围为 1.21V 至 20V。LT1764 稳压器可在采用低至 10μF 的输出电容器时保持稳定。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。该器件可提供 1.5V、1.8V、2.5V、3.3V 的固定输出电压,并可用作一款具 1.21V 基准电压的可调型器件。LT1764 稳压器采用 5引脚 TO-220、DD 封装和带裸露衬垫的 16  引脚 TSSOP 封装。


Applications

  • 3.3V 至 2.5V 逻辑电源
  • 用于开关电源的后置稳压器
产品模型 30

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1764EFE#PBF
  • HTML
  • HTML
LT1764EFE#TRPBF
  • HTML
  • HTML
LT1764EFE-1.5#PBF
  • HTML
  • HTML
LT1764EFE-1.5#TRPBF
  • HTML
  • HTML
LT1764EFE-1.8#PBF
  • HTML
  • HTML
LT1764EFE-1.8#TRPBF
  • HTML
  • HTML
LT1764EFE-2.5#PBF
  • HTML
  • HTML
LT1764EFE-2.5#TRPBF
  • HTML
  • HTML
LT1764EFE-3.3#PBF
  • HTML
  • HTML
LT1764EFE-3.3#TRPBF
  • HTML
  • HTML
LT1764EQ#PBF
  • HTML
  • HTML
LT1764EQ#TRPBF
  • HTML
  • HTML
LT1764EQ-1.5#PBF
  • HTML
  • HTML
LT1764EQ-1.5#TRPBF
  • HTML
  • HTML
LT1764EQ-1.8#PBF
  • HTML
  • HTML
LT1764EQ-1.8#TRPBF
  • HTML
  • HTML
LT1764EQ-2.5#PBF
  • HTML
  • HTML
LT1764EQ-2.5#TRPBF
  • HTML
  • HTML
LT1764EQ-3.3#PBF
  • HTML
  • HTML
LT1764EQ-3.3#TRPBF
  • HTML
  • HTML
LT1764ET#06PBF
  • HTML
  • HTML
LT1764ET#30PBF
  • HTML
  • HTML
LT1764ET#31PBF
  • HTML
  • HTML
LT1764ET#PBF
  • HTML
  • HTML
LT1764ET-1.5#PBF
  • HTML
  • HTML
LT1764ET-1.8#06PBF
  • HTML
  • HTML
LT1764ET-1.8#PBF
  • HTML
  • HTML
LT1764ET-2.5#06PBF
  • HTML
  • HTML
LT1764ET-2.5#PBF
  • HTML
  • HTML
LT1764ET-3.3#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT1764EFE#PBF

量产

LT1764EFE#TRPBF

量产

LT1764EFE-1.5#PBF

量产

LT1764EFE-1.5#TRPBF

量产

LT1764EFE-1.8#PBF

量产

LT1764EFE-1.8#TRPBF

量产

LT1764EFE-2.5#PBF

量产

LT1764EFE-2.5#TRPBF

量产

LT1764EFE-3.3#PBF

量产

LT1764EFE-3.3#TRPBF

量产

8月 10, 2022

- 22_0175

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT1764EQ#PBF

量产

LT1764EQ#TRPBF

量产

LT1764EQ-1.5#PBF

量产

LT1764EQ-1.5#TRPBF

量产

LT1764EQ-1.8#PBF

量产

LT1764EQ-1.8#TRPBF

量产

LT1764EQ-2.5#PBF

量产

LT1764EQ-2.5#TRPBF

量产

LT1764EQ-3.3#PBF

量产

LT1764EQ-3.3#TRPBF

量产

LT1764ET#06PBF

量产

LT1764ET#30PBF

量产

LT1764ET#31PBF

量产

LT1764ET#PBF

量产

LT1764ET-1.5#PBF

量产

LT1764ET-1.8#06PBF

量产

LT1764ET-1.8#PBF

量产

LT1764ET-2.5#06PBF

量产

LT1764ET-2.5#PBF

量产

LT1764ET-3.3#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT1764EFE#PBF

量产

LT1764EFE#TRPBF

量产

LT1764EFE-1.5#PBF

量产

LT1764EFE-1.5#TRPBF

量产

LT1764EFE-1.8#PBF

量产

LT1764EFE-1.8#TRPBF

量产

LT1764EFE-2.5#PBF

量产

LT1764EFE-2.5#TRPBF

量产

LT1764EFE-3.3#PBF

量产

LT1764EFE-3.3#TRPBF

量产

8月 10, 2022

- 22_0175

arrow down

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT1764EQ#PBF

量产

LT1764EQ#TRPBF

量产

LT1764EQ-1.5#PBF

量产

LT1764EQ-1.5#TRPBF

量产

LT1764EQ-1.8#PBF

量产

LT1764EQ-1.8#TRPBF

量产

LT1764EQ-2.5#PBF

量产

LT1764EQ-2.5#TRPBF

量产

LT1764EQ-3.3#PBF

量产

LT1764EQ-3.3#TRPBF

量产

LT1764ET#06PBF

量产

LT1764ET#30PBF

量产

LT1764ET#31PBF

量产

LT1764ET#PBF

量产

LT1764ET-1.5#PBF

量产

LT1764ET-1.8#06PBF

量产

LT1764ET-1.8#PBF

量产

LT1764ET-2.5#06PBF

量产

LT1764ET-2.5#PBF

量产

LT1764ET-3.3#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 1

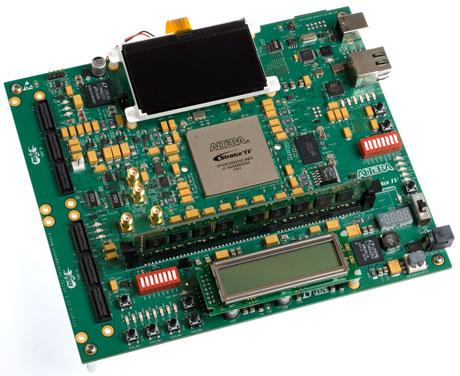

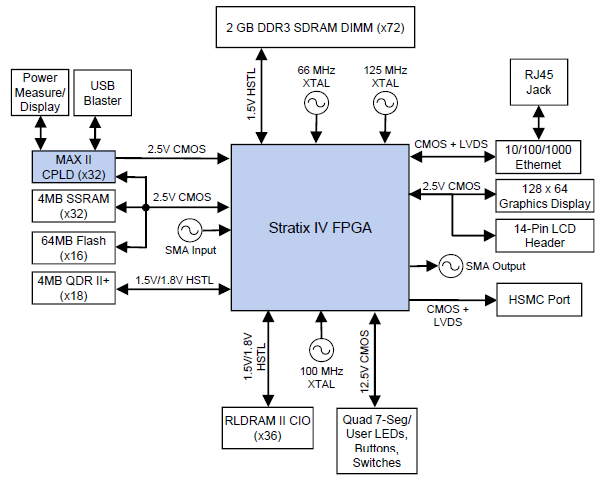

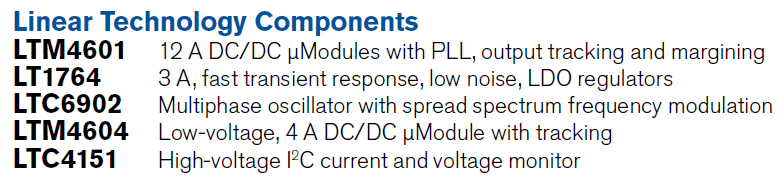

DK-DEV-4SE530N Dev Kit
