DS4026

10MHz至51.84MHz TCXO

更多 showmore-icon

数字TCXO在宽温范围内保持高精度

产品详情
特性
  • -40°C至+85°C范围内±1ppm频率精度
  • 标准频率:10、12.8、19.44、20、38.88、40和51.84MHz
  • Stratum 3频率:10, 12.8, 19.2和20MHz
  • 20年内最大频率漂移为±4.6ppm
  • 通过I²C接口实现最小±8ppm (10MHz时±5ppm)的数字频率微调
  • 表贴16引脚SO封装
  • 无铅/符合RoHS标准
更多细节
show more Icon

DS4026是一款具有温度补偿的晶体振荡器(TCXO),在-40°C至+85°C工业级温度范围内具有±1ppm的频率稳定度。DS4026还同时提供Stratum 3版本(参见完整数据资料中的Ordering Information—Stratum 3表)。每个器件都在工厂经过全温度范围校准,以达到±1ppm的频率稳定度。器件的标准频率包括:10、12.8、19.44、20、38.88、40和51.84MHz。可联系工厂订制频率。

DS4026具有优异的相位噪声特性。其输出为推挽形式,产生CMOS电平的方波,具有对称的上升和下降时间。另外,DS4026设计为在10年内提供小于±4.6ppm的最大频率漂移。该器件还提供I²C接口,允许在最小±8ppm (10MHz时±5ppm)的范围内,以1ppb的分辨率牵引输出频率。

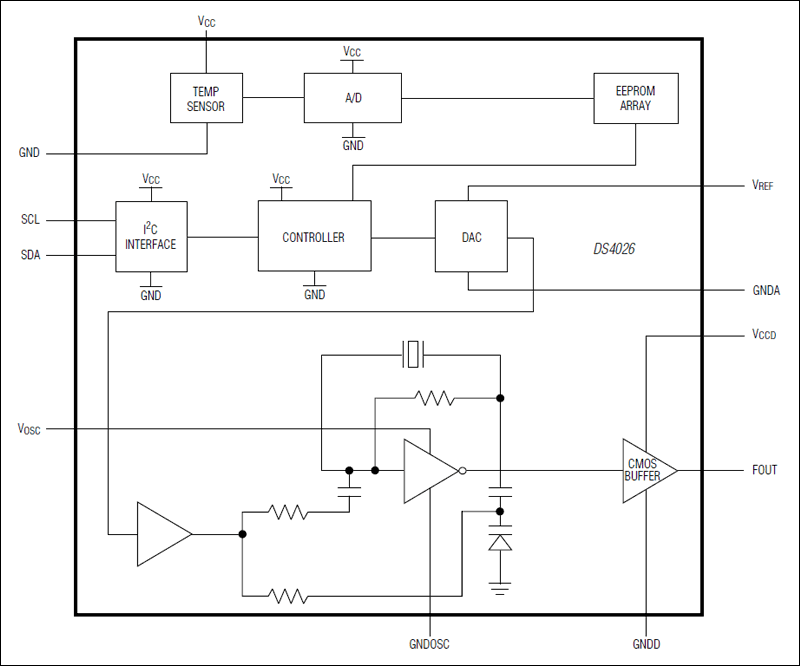

DS4026可实现温度至电压的非线性转换。温度至电压转换器的输出用于驱动压控晶体振荡器,以补偿频率的变化。

器件具有片上温度传感器查找表和数-模转换器(DAC)用于调整频率。一个I²C接口用于和DS4026通信,以实现温度读取和频率牵引。

应用

  • 参考时钟发生器
  • 电信/数据通信/卫星通信
  • 测试与测量
  • 无线
