DS1852

光收发器诊断监测器

更多 showmore-icon

光纤收发器诊断监控器

产品详情
特性
  • 在设备地址A2h符合SFF-8472建议
    [提示:完全符合要求在地址A0h使用外部EEPROM]
  • 量程可变的四路复用输入模数转换器(ADC)
  • 直接数字温度转换器
  • 可编程报警值和告警条件
  • 温度补偿、可编程三路复用输入的快速比较器
  • 通过2线接口,读取温度、数据,以及控制器件
  • 工作电源电压3V或5V
  • 25焊球BGA封装
  • 工作温度:-40°C至+100°C
  • 编程温度:0°C至+70°C
  • 三个安全等级
  • 127字节EEPROM用于安全级别1
  • 128字节EEPROM用于安全级别2
  • 地址空间符合GBIC规范(在设备地址A0h处,使用外部EEPROM)
更多细节
show more Icon

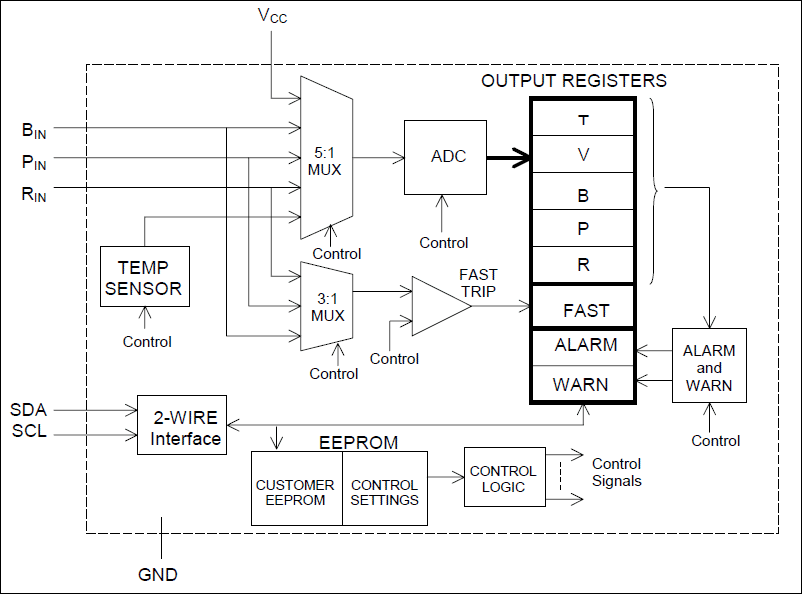

DS1852收发监控器管理光纤数据收发模块中的所有系统监控功能,符合SFF-8472建议。其功能包括与主机系统通信的2线接口,用于识别、跟踪和校准的EEPROM存贮器,四路复用输入的ADC,三路快速比较器,和一个用于监测光纤收发器的温度传感器。DS1852具有可编程的报警值和报警标志,用于监控所有的四路模数(A/D)转换值(三路用户模拟输入外加电源电压)以及温度。这些条件可以用于检测模块内的一些关键参数。三路快速比较器具有可编程温度的补偿。温度相关的门限值有助于评估一些紧急状况。

应用

  • 高速接入(电信)
