ADuM6020

低辐射、5 kV 隔离式 DC-DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 集成isoPower的隔离式DC/DC转换器
  • ADuM6020输出电流:100 mA
  • 通过AEC-Q100汽车应用认证
  • 满足全负载条件下2层PCB的CISPR22 B类辐射限制要求
  • 16引脚SOIC_IC封装,最小爬电距离为8.3 mm
  • 工作温度最高可达:125°C(最大值)
  • 安全和法规认证
    • UL认证
      • 1分钟5000 V rms,符合UL 1577
    • CSA元件验收通知5A
    • VDE合格证书
      • VDE V 0884-10
      • VIORM = 565 V 峰值
    • CQC认证符合GB4943.1-2011/li>
更多细节
show more Icon

ADuM6020/ADuM60281 为集成isoPower®的隔离式DC/DC转换器。这些DC/DC转换器采用ADI公司的iCoupler® 技术,能够提供在全负载下低于有关带铁氧体的2 层印刷电路板(PCB)的CISPR22 B类限制的稳压隔离电源。数据手册中的表1至表4列出了常见的电压组合及其关联的电流输出电平。

ADuM6020/ADuM6028在高达500mW的应用中无需设计和构建隔离式DC/DC转换器。iCoupler芯片级变压器技术用于DC/DC转换器的磁性元件。因此可提供小尺寸、隔离解决方案。

ADuM6020/ADuM6028隔离式DC/DC转换器提供两种不同的封装形式:ADuM6020采用16引脚宽体SOIC_IC封装,ADuM6028采用节省空间的8引脚宽体SOIC_IC封装。针对5 V输入工作电压,使用ADuM6020-5BRIZ和ADuM6028-5BRIZ。针对3.3 V输入至3.3 V输出工作电压,使用ADuM6020-3BRIZ和ADuM6028-3BRIZ。有关更多信息,请参见数据手册中的“引脚配置和功能描述”部分和“订购指南”。

应用

  • RS-485/RS-422/CAN收发器电源
  • 电源启动偏置和栅极驱动
  • 隔离传感器接口
  • 汽车车载充电器(OBC)和DC/DC器件
  • 工业PLC

1 受美国专利5,952,849、6,873,065、6,903,578、以及7,075,329号保护。其他专利正在申请中。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUM6020-3BRIZ
  • HTML
  • HTML
ADUM6020-3BRIZ-RL
  • HTML
  • HTML
ADUM6020-3WBRIZ
  • HTML
  • HTML
ADUM6020-3WBRIZ-RL
  • HTML
  • HTML
ADUM6020-5BRIZ
  • HTML
  • HTML
ADUM6020-5BRIZ-RL
  • HTML
  • HTML
ADUM6020-5WBRIZ
  • HTML
  • HTML
ADUM6020-5WBRIZ-RL
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADuM5020

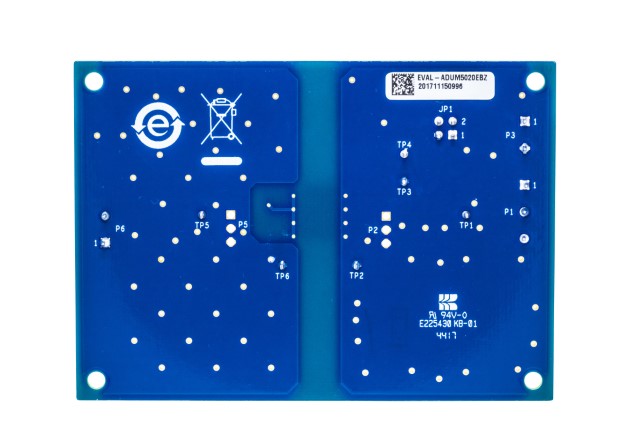

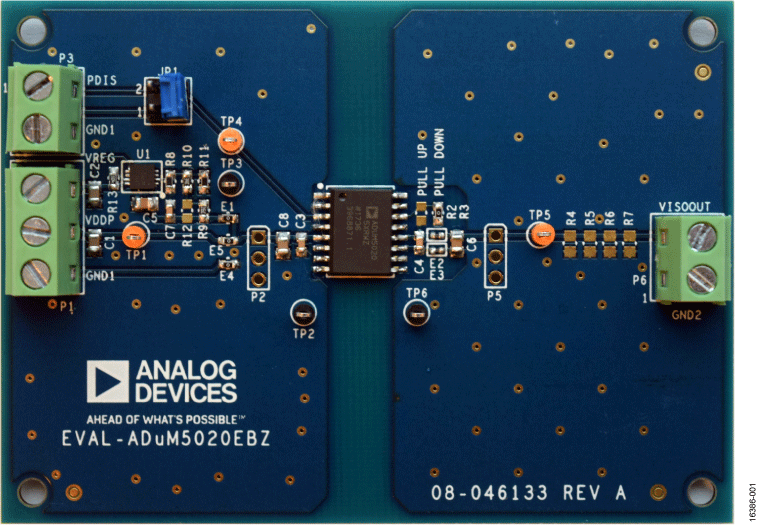

ADuM5020 评估板

zoom

EVAL-ADuM5020

ADuM5020 评估板

ADuM5020 评估板

特性和优点

  • 配备 isoPower 集成隔离式直流/直流转换器的 ADuM5020
  • 具有低辐射发射的 2 层 PCB;通过 CISPR22/EN55022 B 级认证
  • 适用于 6 V 至 9 V 电源的板载 LDO,为 ADuM5020 VDDP 引脚提供 5 V 电压
  • 5 V 输入和 5 V 或 3.3 V 输出操作
  • 适用于以下用途的螺纹端子连接器:
    • 6 V 至 9 V LDO 电源
    • 5 V 直接电源
    • 板外 PDIS 控制
    • 隔离式输出电源

产品详情

EVAL-ADUM5020EBZ 可以让用户评估 ADuM5020 隔离式电源解决方案。ADuM5020 不再需要在 500 mW 应用中设计和构建隔离式直流/直流转换器。对该直流/直流转换器的电感元件使用了 iCoupler® 芯片级变压器技术。结果得到了外形尺寸小巧的隔离式解决方案。

ADuM5020 直流/直流转换器基于 Analog Devices, Inc. 的 iCoupler 技术,提供稳压隔离电源,该电源封装在 2 层印刷电路板 (PCB) 上,配备铁氧体,在全载下远低于 CISPR22/EN55022 B 级限制。表 1 中显示了可用的电源电压和相关联的输出电流电平。

Analog Devices, Inc. 提供的 ADuM5020 或 ADuM6020 数据手册中含有 ADuM5020 或 ADuM6020 的完整规格说明,使用评估板时必须同时参阅此说明和本用户指南。
