ADR431

超低噪声XFET基准电压源,具有吸电流和源电流能力

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 低噪声(0.1 Hz至10.0 Hz):3.5 µV p-p(2.5 V输出)
  • 无需外部电容
  • 低温度系数
    • A级:10 ppm/°C(最大值)
    • B级:3 ppm/°C(最大值)
  • 负载调整率:15 ppm/mA
  • 电压调整率:20 ppm/V
  • 宽工作温度范围:4.5 V至18 V
  • 欲了解更多特性,请参考数据手册
ADR431-EP支持防务和航空航天应用(AQEC标准)
  • 下载ADR431-EP/ADR434-EP/ADR435-EP数据手册(pdf)
  • 军用温度范围(−55℃至+125℃)
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/11602 DSCC图纸号
更多细节
show more Icon

ADR430/ADR431/ADR433/ADR434/ADR435是XFET®系列基准电压源,具有低噪声、高精度和低温度漂移性能。利用ADI公司的温度漂移曲率校正技术和外加离子注入场效应管(XFET)技术,可以使ADR430/ADR431/ADR433/ADR434/ADR435电压随温度变化的非线性度降至低点。

与嵌入式齐纳基准电压源相比,XFET基准电压源能以更低的电流(800 μA)和更小的电源电压裕量(2 V)工作。嵌入式齐纳基准电压源需要5 V以上的裕量才能工作。ADR430/ADR431/ADR433/ADR434/ADR435 XFET基准电压源是唯一适合5 V系统的低噪声解决方案。

ADR430/ADR431/ADR433/ADR434/ADR435系列的源电流输出高达30 mA,最大吸电流能力为-20 mA。它还具有调整引脚,可以在±0.5%范围内调整输出电压,而性能则不受影响。

ADR430/ADR431/ADR433/ADR434/ADR435提供8引脚MSOP和8引脚窄体SOIC两种封装。所有型号产品的额定温度范围均为−40°C至+125°C扩展工业温度范围。


应用

  • 精密数据采集系统
  • 高分辨率数据转换器
  • 医疗仪器
  • 工业过程控制系统
  • 光学控制电路
  • 精密仪器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADR431ARMZ
  • HTML
  • HTML
ADR431ARMZ-REEL7
  • HTML
  • HTML
ADR431ARZ
  • HTML
  • HTML
ADR431ARZ-REEL7
  • HTML
  • HTML
ADR431BRMZ
  • HTML
  • HTML
ADR431BRMZ-R7
  • HTML
  • HTML
ADR431BRZ
  • HTML
  • HTML
ADR431BRZ-REEL7
  • HTML
  • HTML
ADR431TRZ-EP
  • HTML
  • HTML
ADR431TRZ-EP-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 26, 2015

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5月 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

11月 23, 2010

- 10_0004

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

ADR431ARZ

量产

ADR431ARZ-REEL7

量产

ADR431BRZ

量产

ADR431BRZ-REEL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 26, 2015

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5月 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

11月 23, 2010

- 10_0004

arrow down

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

ADR431ARZ

量产

ADR431ARZ-REEL7

量产

ADR431BRZ

量产

ADR431BRZ-REEL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

参考电路

参考电路 1

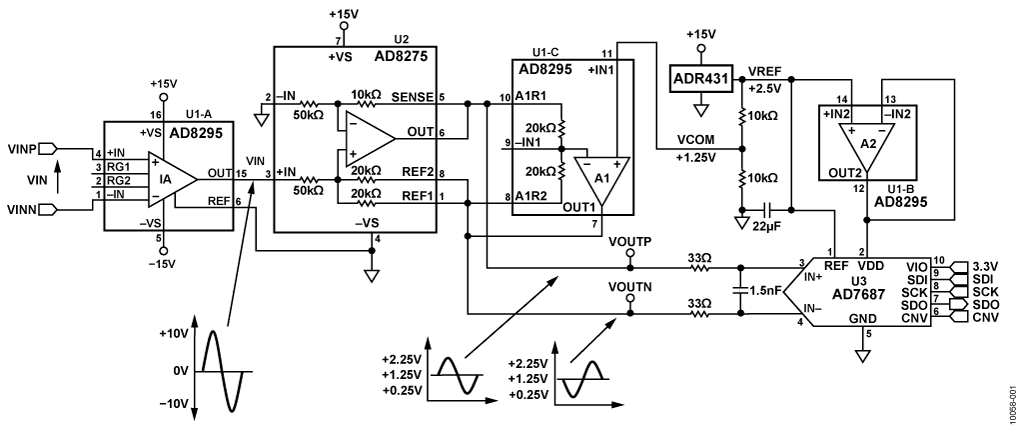

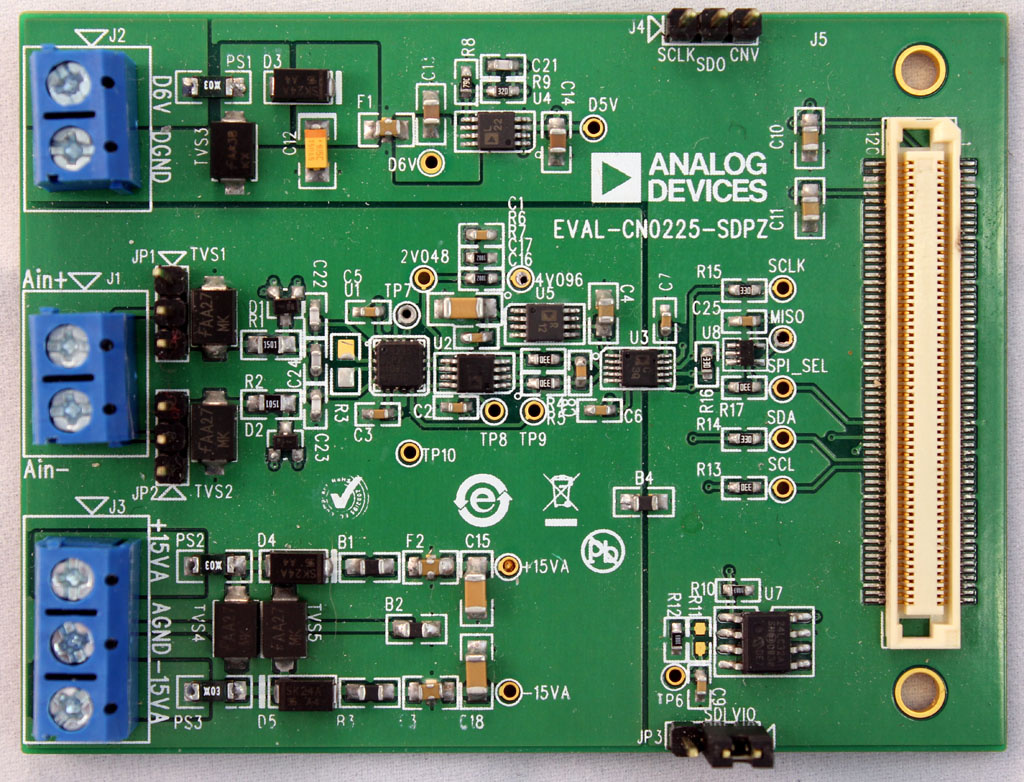

针对工业过程控制和自动化的高阻抗、高CMR、±10 V模拟前端信号调理
