ADR421

超精密、低噪声、2.500 V XFET®基准电压源

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 低噪声(0.1 Hz至10 Hz)
    • ADR420: 1.75 μV峰峰值
    • ADR421: 1.75 μV 峰峰值
    • ADR423: 2.0 μV 峰峰值
    • ADR425: 3.4 μV 峰峰值
  • 低温度系数:3 ppm/°C
  • 长期稳定性:50 ppm/1000小时
  • 负载调整率:70 ppm/mA
  • 电压调整率:35 ppm/V
  • 低迟滞:40 ppm(典型值)
  • 宽工作电压范围
    • ADR420: 4 V至18 V
    • ADR421: 4.5 V 至18 V
    • ADR423: 5 V 至 18 V
    • ADR425: 7 V 至18 V
  • 静态电流:0.5 mA(最大值)
  • 高输出电流:10 mA
  • 宽温度范围:−40°C至+125°C
更多细节
show more Icon

ADR42x系列为超精密、第二代外加离子注入场效应管(XFET)基准电压源,具有低噪声、高精度和出色的长期稳定特性,采用SOIC和MSOP封装。

利用温度漂移曲率校正专利技术和XFET技术,可以使电压随温度变化的非线性度降至较小。XFET架构能够为带隙基准电压源提供出色的精度和热滞性能。与嵌入式齐纳二极管基准电压源相比,还能以更低的功耗和更小的电源裕量工作。

ADR42x具有出色的噪声性能、稳定性和精度,非常适合光纤网络和医疗设备等精密转换应用。此外还可利用其调整引脚,在±0.5%范围内调整输出电压,其它性能则不受影响。ADR42x系列分为两种电气等级,额定温度范围为−40°C至+125°C扩展工业温度范围,提供8引脚SOIC封装或8引脚MSOP封装(后者比前者小30%)。

应用

  • 精密数据采集系统
  • 高分辨率转换器
  • 电池供电仪器仪表
  • 便携式医疗仪器
  • 工业过程控制系统
  • 精密仪器
  • 光纤网络控制电路

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADR421ARMZ
  • HTML
  • HTML
ADR421ARMZ-REEL7
  • HTML
  • HTML
ADR421ARZ
  • HTML
  • HTML
ADR421ARZ-REEL7
  • HTML
  • HTML
ADR421BRZ
  • HTML
  • HTML
ADR421BRZ-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 26, 2015

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5月 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

8月 5, 2010

- 10_0165

ADR42X Front End Manufacturing Change

ADR421ARMZ

量产

ADR421ARMZ-REEL7

量产

ADR421ARZ

量产

ADR421ARZ-REEL7

量产

ADR421BRZ

量产

ADR421BRZ-REEL7

量产

11月 23, 2010

- 10_0004

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

ADR421ARZ

量产

ADR421ARZ-REEL7

量产

ADR421BRZ

量产

ADR421BRZ-REEL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 26, 2015

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5月 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

8月 5, 2010

- 10_0165

arrow down

ADR42X Front End Manufacturing Change

ADR421ARMZ

量产

ADR421ARMZ-REEL7

量产

ADR421ARZ

量产

ADR421ARZ-REEL7

量产

ADR421BRZ

量产

ADR421BRZ-REEL7

量产

11月 23, 2010

- 10_0004

arrow down

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

ADR421ARZ

量产

ADR421ARZ-REEL7

量产

ADR421BRZ

量产

ADR421BRZ-REEL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

EVAL-AD7608

AD7608 评估套件

zoom

EVAL-AD7608

AD7608 评估套件

产品详情

EVAL-AD7608EDZ是针对AD7608的全功能评估套件。此评估板可单独使用,也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。

EVAL-AD7606-4

AD7606-4 评估套件

zoom

EVAL-AD7606-4

AD7606-4 评估套件

产品详情

EVAL-AD7606-4EDZ是针对AD7606-4的全功能评估套件。此评估板可单独使用,也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。

EVAL-AD7606-6

AD7606-6 评估套件

zoom

EVAL-AD7606-6

AD7606-6 评估套件

产品详情

EVAL-AD7606-6EDZ是针对AD7606-6的全功能评估套件。此评估板可单独使用,也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。

EVAL-AD7606

AD7606 评估套件

zoom

EVAL-AD7606

AD7606 评估套件

产品详情

EVAL-AD7606EDZ是针对AD7606的全功能评估套件。此评估板可单独使用,也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。

EVAL-AD7607

AD7607 评估套件

zoom

EVAL-AD7607

AD7607 评估套件

产品详情

EVAL-AD7607EDZ是针对AD7607的全功能评估套件。此评估板可单独使用,也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。

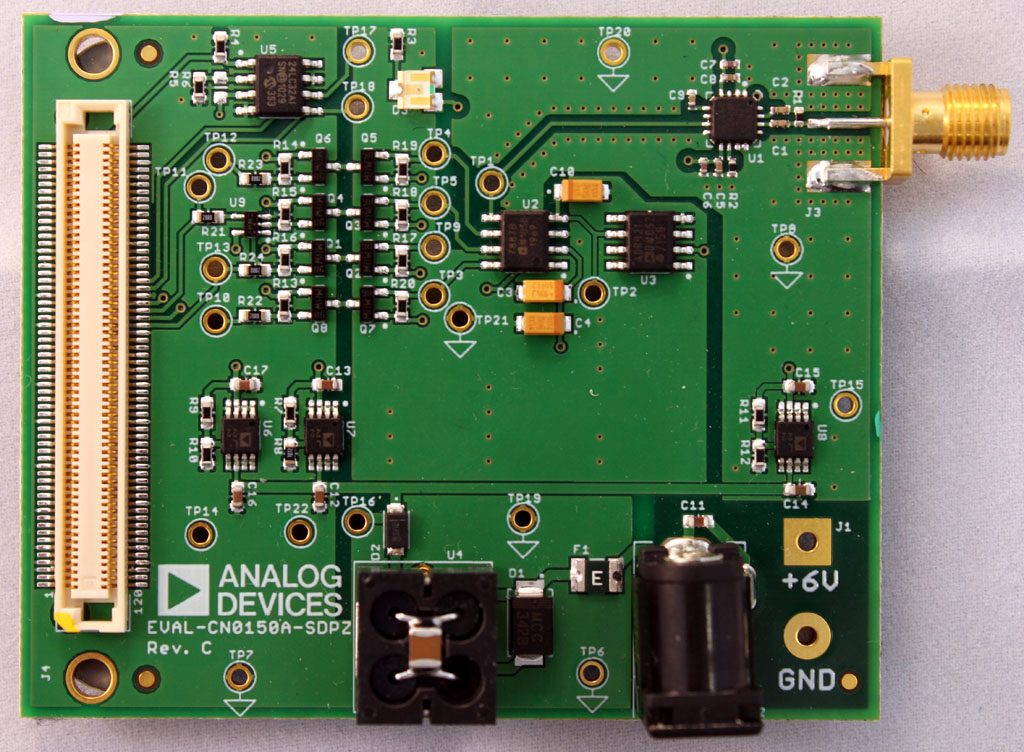

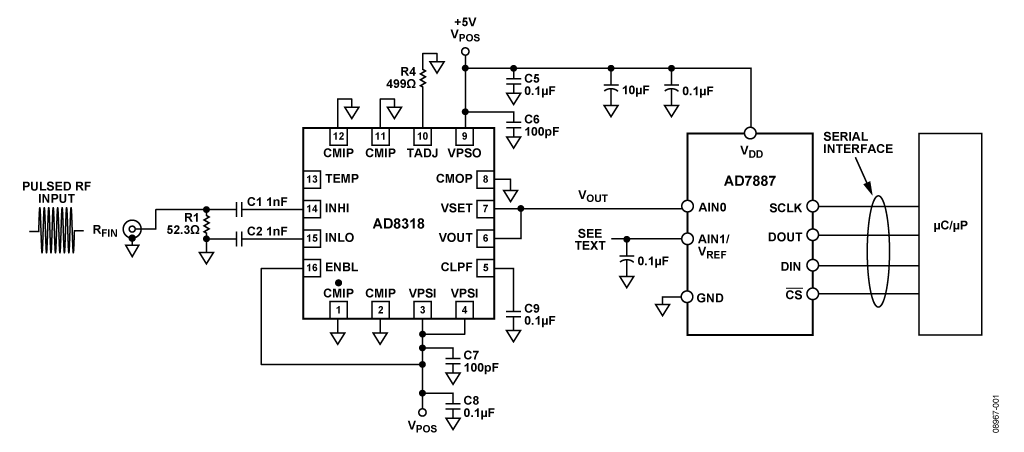

参考电路

参考电路 6

利用16位电压输出DAC AD5542/AD5541、基准电压源ADR421和自稳零运算放大器AD8628实现高精度数模转换

zoomopens a dialog

CN0079

利用16位电压输出DAC AD5542/AD5541、基准电压源ADR421和自稳零运算放大器AD8628实现高精度数模转换

CN0079

参考设计

tooltip Info:参考设计
利用16位电压输出DAC AD5542/AD5541、基准电压源ADR421和自稳零运算放大器AD8628实现高精度数模转换

特性和优点

  • 精密数模转换
  • 自稳零型运算放大器降低了16位DAC的数字开关噪声
查看参考设计详情 external link

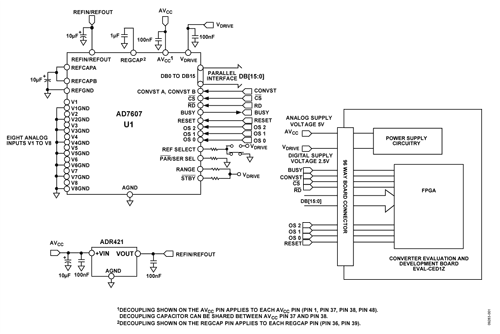

Figure 1. Low Cost, 8-Channel, Simultaneously Sampled, Data Acquisition System (Simplified Schematic: All Connections and Decoupling Not Shown)
