ADP7142

40 V、200 mA、低噪声、CMOS LDO线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 低噪声:11 μV rms,与固定输出电压无关
  • 电源抑制比(PSRR):88 dB (10 kHz)、68 dB (100 kHz)、50 dB (1 MHz)(VOUT ≤ 5 V,VIN = 7 V)
  • 输入电压范围:2.7 V至40 V
  • 最大输出电流:200 mA
  • 初始精度:±0.8%
  • 在整个线路、负载与温度范围内的精度
    • −1.2%至+1.5%,TJ = −40°C至+85°C
    • ±1.8%,TJ = −40°C至+125°C
  • 低压差:200 mV(典型值,200 mA负载,VOUT = 5 V)
  • 用户可编程软启动(仅LFCSP和SOIC封装提供)
  • 低静态电流,IGND = 50 μA(典型值,无负载)
  • 低关断电流:1.8 μA(VIN = 6 V),3.0 μA(VIN = 40 V)
  • 使用小型2.2 μF陶瓷型输出电容保持稳定
  • 固定输出电压选项:1.8V、2.5V、3.3V、3.8 V和5.0V
    • 提供1.2 V至5.0 V范围内的15种标准电压
  • 可调输出电压范围:1.2 V至VIN – VDO(输出可调节至初始设定点以上)
  • 精密使能
  • 2 mm x 2 mm、6引脚LFCSP、8引脚SOIC、5引脚TSOT
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

ADP7142是一款CMOS低压差(LDO)线性稳压器,工作电压范围为2.7 V至40 V,并提供高达200 mA的输出电流。这款高输入电压LDO适用于调节39 V至1.2 V供电轨的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高电源抑制、低噪声特性,仅需一个2.2 μF小型陶瓷型输出电容,便可实现出色的线路与负载瞬态响应性能。ADP7142稳压器输出噪声为11 μV rms,与5 V及以下的固定选项输出电压无关。

ADP7142提供15种固定输出电压选项。现有库存提供下列电压版本:1.2 V(可调节)、1.8 V、2.5 V、3.3 V、3.8 V和5.0 V。根据特殊要求,还可提供下列电压版本:1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、4.2 V和4.6 V。

每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。因此,ADP7142可以提供1.2 V至VIN− VDO的输出电压,并具有高PSRR和低噪声特性。

LFCSP和SOIC封装支持通过外部电容进行用户可编程软启动。

ADP7142提供6引脚、2 mm × 2 mm LFCSP封装,不仅紧凑,而且具有出色的散热性能,适合要求最大200 mA输出电流的薄型、小尺寸应用。ADP7142也提供5引脚TSOT封装和8引脚SOIC封装。

应用

  • 适应噪声敏感应用
    • ADC和DAC电路、精密放大器,适合为VCO VTUNE 控制供电
  • 通信和基础设施
  • 医疗健康
  • 工业与仪器仪表
  • 汽车

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP7142ACPZN-R7
  • HTML
  • HTML
ADP7142ACPZN1.8-R7
  • HTML
  • HTML
ADP7142ACPZN2.5-R7
  • HTML
  • HTML
ADP7142ACPZN3.3-R7
  • HTML
  • HTML
ADP7142ACPZN3.8-R7
  • HTML
  • HTML
ADP7142ACPZN5.0-R7
  • HTML
  • HTML
ADP7142ARDZ
  • HTML
  • HTML
ADP7142ARDZ-1.8
  • HTML
  • HTML
ADP7142ARDZ-1.8-R7
  • HTML
  • HTML
ADP7142ARDZ-2.5
  • HTML
  • HTML
ADP7142ARDZ-2.5-R7
  • HTML
  • HTML
ADP7142ARDZ-3.3
  • HTML
  • HTML
ADP7142ARDZ-3.3-R7
  • HTML
  • HTML
ADP7142ARDZ-5.0
  • HTML
  • HTML
ADP7142ARDZ-5.0-R7
  • HTML
  • HTML
ADP7142ARDZ-R7
  • HTML
  • HTML
ADP7142AUJZ-1.8-R7
  • HTML
  • HTML
ADP7142AUJZ-2.5-R7
  • HTML
  • HTML
ADP7142AUJZ-3.3-R7
  • HTML
  • HTML
ADP7142AUJZ-5.0-R7
  • HTML
  • HTML
ADP7142AUJZ-R2
  • HTML
  • HTML
ADP7142AUJZ-R7
  • HTML
  • HTML
ADP7142WAUJZ-1.8-R7
  • HTML
  • HTML
ADP7142WAUJZ-2.5-R7
  • HTML
  • HTML
ADP7142WAUJZ-3.3-R7
  • HTML
  • HTML
ADP7142WAUJZ-5.0-R7
  • HTML
  • HTML
ADP7142WAUJZ-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADP7142ACPZN-R7

量产

ADP7142ACPZN1.8-R7

量产

ADP7142ACPZN2.5-R7

量产

ADP7142ACPZN3.3-R7

量产

ADP7142ACPZN3.8-R7

量产

ADP7142ACPZN5.0-R7

量产

10月 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

ADP7142ACPZN-R7

量产

ADP7142ACPZN1.8-R7

量产

ADP7142ACPZN2.5-R7

量产

ADP7142ACPZN3.3-R7

量产

ADP7142ACPZN5.0-R7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADP7142ACPZN-R7

量产

ADP7142ACPZN1.8-R7

量产

ADP7142ACPZN2.5-R7

量产

ADP7142ACPZN3.3-R7

量产

ADP7142ACPZN3.8-R7

量产

ADP7142ACPZN5.0-R7

量产

10月 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

ADP7142ACPZN-R7

量产

ADP7142ACPZN1.8-R7

量产

ADP7142ACPZN2.5-R7

量产

ADP7142ACPZN3.3-R7

量产

ADP7142ACPZN5.0-R7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

AD-FMCXMWBR1-EBZ

兼容 FMC X-Microwave 的电平转换器和电源套件

zoom

AD-FMCXMWBR1-EBZ

兼容 FMC X-Microwave 的电平转换器和电源套件

兼容 FMC X-Microwave 的电平转换器和电源套件

特性和优点

  • 兼容 FMC 的外形规格
  • 可使用外部电源通过 FMC 连接器供电
  • 提供电平转换和各种电源值
  • 与 RaspberryPi X-MW 控制器兼容

产品详情

AD-FMCXMWBR1-EBZ 是一个电平转换器和电源板,外形规格与 FMC 兼容。它由 FMC 连接器供电,而对于需要更高负载电流的应用,可以添加外部电源。在这种情况下,将优先使用外部电源。

AD-FMCXMWBR1-EBZ 支持在控制器/FPGA 套件与 X-MW 模块之间使用转换的多电平数字通信路径。该模块提供具有高电流能力的多个电源电压,可在原型制作中用于偏置 X-MW 模块或其他 IC’。

应用

  • RF 和微波设计
  • 电压电平转换
  • 通用软件无线电
  • 雷达系统
  • 点对点通信系统
  • 多输入/多输出 (MIMO) 无线电
  • 自动测试设备
reference details image

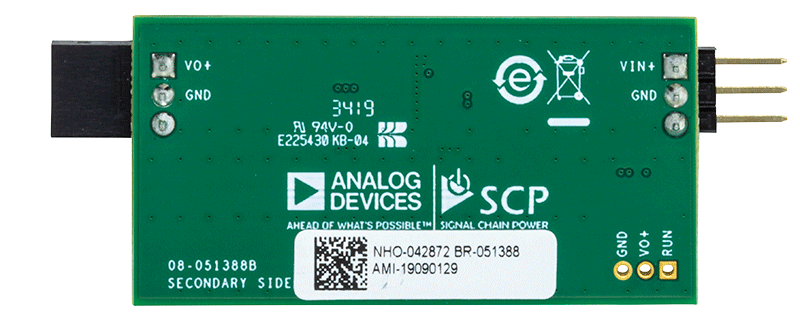

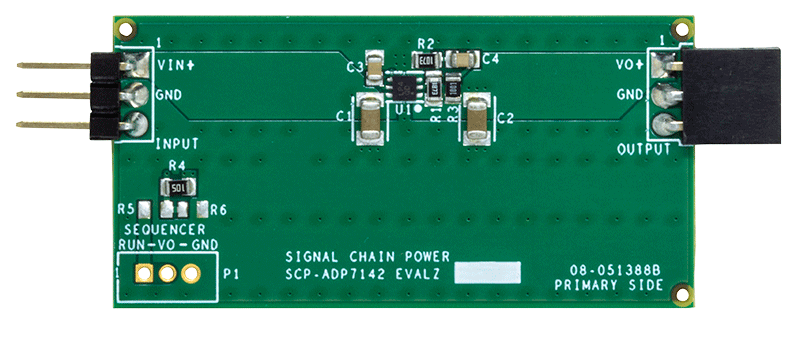

SCP-ADP7142-EVALZ
