ADP7118

20 V、200 mA、低噪声、CMOS LDO线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 26
特性
  • 低噪声:11 μV rms,与固定输出电压无关
  • 电源抑制比(PSRR)88 dB (10 kHz)68 dB (100 kHz)50 dB (1 MHz)VOUT ≤ 5 VVIN = 7 V
  • 输入电压范围:2.7 V20 V
  • 最大输出电流:200 mA
  • 初始精度:±0.8%
  • 在整个线路、负载与温度范围内的精度
    • -1.2%+1.5%TJ = −40°C+85°C
    • ±1.8%TJ = −40°C+125°C
  • 低压差:200 mV(典型值,200 mA负载,VOUT = 5 V
  • 用户可编程软启动(仅LFCSPSOIC封装提供)
  • 低静态电流,IGND = 50 μA(典型值,无负载)
  • 低关断电流:1.8 μAVIN = 5 V),3.0 μAVIN = 20 V
    • 使用2.2 µF小型陶瓷型输出电容保持稳定
  • 固定输出电压选项:1.8V2.5V3.3V4.5 V5.0V
    • 提供1.2 V5.0 V范围内的16种标准电压
  • 可调输出电压范围:1.2 VVIN – VDO(输出可调节至初始设定点以上)
  • 精密使能
  • 2 mm x 2 mm6引脚LFCSP8引脚SOIC5引脚TSOT
  • AEC-Q100通过汽车应用认证
更多细节
show more Icon

ADP7118是一款CMOS、低压差(LDO)线性稳压器,工作电压范围为2.7 V至20 V,最大输出电流为200 mA。这款高输入电压LDO适用于调节工作范围为1.2 V至20 V的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高电源抑制、低噪声特性,仅需一个2.2 μF小型陶瓷型输出电容,便可实现出色的线路与负载瞬态响应性能。ADP7118稳压器输出噪声为11 μVrms,与5 V及以下的固定选项输出电压无关。

ADP7118提供16种固定输出电压选项。现有库存提供下列电压版本:1.2 V(可调)、1.8 V、2.5 V、3.3 V、4.5 V和5.0 V。

根据特殊要求,还可提供下列电压版本:1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.8 V、4.2 V和4.6 V。

每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。这使ADP7118可提供1.2 V至 VIN − VDO 的输出电压,且具有高PSRR和低噪声。

LFCSP和SOIC封装支持通过外部电容进行用户可编程软启动。

提供6引脚、2 mm × 2 mm LFCSP封装,不仅紧凑,而且具有出色的散热性能,适合要求最大200 mA输出电流的薄型、小尺寸应用。ADP7118也提供5引脚TSOT封装和8引脚SOIC封装。

应用

  • 适应噪声敏感应用
    • ADC和DAC电路,精密放大器,适合为 VCO VTUNE控制供电
  • 通信和基础设施
  • 医疗健康
  • 工业与仪器仪表
  • ADIsimPower工具支持
产品模型 26

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP7118ACPZN-R7
  • HTML
  • HTML
ADP7118ACPZN1.8-R7
  • HTML
  • HTML
ADP7118ACPZN2.5-R7
  • HTML
  • HTML
ADP7118ACPZN3.3-R7
  • HTML
  • HTML
ADP7118ACPZN5.0-R7
  • HTML
  • HTML
ADP7118ARDZ
  • HTML
  • HTML
ADP7118ARDZ-1.8
  • HTML
  • HTML
ADP7118ARDZ-1.8-R7
  • HTML
  • HTML
ADP7118ARDZ-2.5
  • HTML
  • HTML
ADP7118ARDZ-2.5-R7
  • HTML
  • HTML
ADP7118ARDZ-3.3
  • HTML
  • HTML
ADP7118ARDZ-3.3-R7
  • HTML
  • HTML
ADP7118ARDZ-5.0
  • HTML
  • HTML
ADP7118ARDZ-5.0-R7
  • HTML
  • HTML
ADP7118ARDZ-R7
  • HTML
  • HTML
ADP7118AUJZ-1.8-R7
  • HTML
  • HTML
ADP7118AUJZ-2.5-R7
  • HTML
  • HTML
ADP7118AUJZ-3.3-R7
  • HTML
  • HTML
ADP7118AUJZ-4.5-R7
  • HTML
  • HTML
ADP7118AUJZ-5.0-R7
  • HTML
  • HTML
ADP7118AUJZ-R2
  • HTML
  • HTML
ADP7118AUJZ-R7
  • HTML
  • HTML
ADP7118WAUJZ-1.8-R7
  • HTML
  • HTML
ADP7118WAUJZ-2.5-R7
  • HTML
  • HTML
ADP7118WAUJZ-3.3-R7
  • HTML
  • HTML
ADP7118WAUJZ-5.0-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADP7118ACPZN-R7

量产

ADP7118ACPZN1.8-R7

量产

ADP7118ACPZN2.5-R7

量产

ADP7118ACPZN3.3-R7

量产

ADP7118ACPZN5.0-R7

量产

10月 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

ADP7118ACPZN-R7

量产

ADP7118ACPZN1.8-R7

量产

ADP7118ACPZN2.5-R7

量产

ADP7118ACPZN3.3-R7

量产

ADP7118ACPZN5.0-R7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADP7118ACPZN-R7

量产

ADP7118ACPZN1.8-R7

量产

ADP7118ACPZN2.5-R7

量产

ADP7118ACPZN3.3-R7

量产

ADP7118ACPZN5.0-R7

量产

10月 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

ADP7118ACPZN-R7

量产

ADP7118ACPZN1.8-R7

量产

ADP7118ACPZN2.5-R7

量产

ADP7118ACPZN3.3-R7

量产

ADP7118ACPZN5.0-R7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 7

reference details image

EVAL-AD7761

AD7761 评估板

zoom

EVAL-AD7761

AD7761 评估板

AD7761 评估板

特性和优点

  • AD7761的全功能评估板
  • PC控制结合SDP-H1系统演示平台(EVAL-SDP-CH1Z)
  • PC软件控制和数据分析
  • 时域和频域
  • 独立硬件功能

产品详情

EVAL-AD7761FMCZ评估套件具有16位、256 kSPS、模数转换器(ADC) AD7761。一个7 V至9 V外部台式电源调节到5 V和3.3 V,以便为AD7761供电并支持元件。EVAL-AD7761FMCZ板通过与EVAL-SDP-CH1Z母板相连而连接到PC的USB端口。

AD7761评估软件全面配置AD7761器件寄存器功能,并提供波形图、直方图形式的直流和交流时域分析和相关的噪声分析,以便评估ADC性能。

EVAL-AD7761FMCZ评估板可使用户评估该ADC的特性。用户PC软件可执行文件通过EVAL-SDP-CH1Z系统演示平台板(SDP)利用USB电缆控制AD7761。

该产品数据手册提供AD7761的完整规格,使用评估板时应同时参考用户指南与数据手册。
reference details image

EVAL-ADA8282

ADA8282评估板

zoom

EVAL-ADA8282

ADA8282评估板

ADA8282评估板

特性和优点

  • 用于设置和控制的SPI就绪接口
  • 可轻松连接至测试设备

产品详情

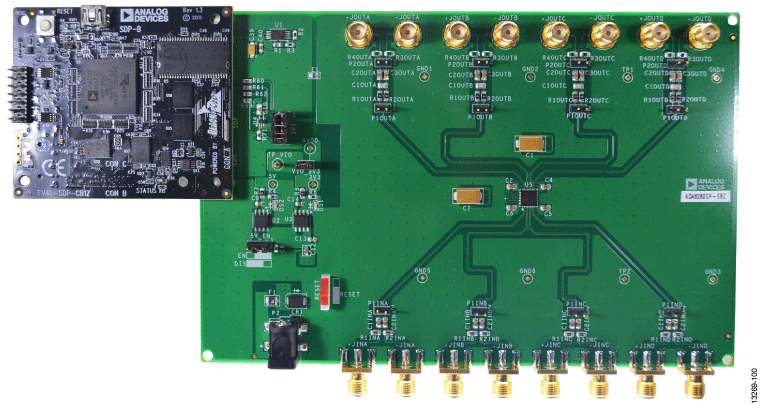

ADA8282CP-EBZ可帮助评估ADA8282雷达接收路径模拟前端(AFE)。 该板可连接至系统演示平台(SDP)以便通过SPI轻松配置寄存器,带有接头以便使用其他平台进行配置。 它还包括片上选项,可向器件提供手动复位功能。
