ADM7172

6.5 V、2 A、超低噪声、高 PSRR、快速瞬态响应 CMOS LDO

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 下载ADM7172-KGD数据手册还提供已知良好的裸片并完全保证达到数据手册规格性能。
  • 输入电压范围:2.3 V6.5 V
  • 最大负载电流:2 A
  • 低噪声:5 µV rms,与输出电压无关(100 Hz100 kHz
  • 快速瞬态响应:1.5 μs1 mA1.5 A负载阶跃)
  • PSRR60 dB (100 kHz)
  • 低压差:172 mV2 A负载,VOUT = 3 V
  • 初始精度:-0.5%(最小值),+1%(最大值)
  • 在整个线路、负载与温度范围内的精度:±1.5%
  • 静态电流:IGND = 0.7 mA(空载)
  • 低关断电流:0.25 μAVIN = 5 V时)
  • 利用4.7 µF小型陶瓷输出电容实现稳定工作
  • 可调和固定输出电压选项:1.2 V5.0 V
  • 可调输出电压范围:1.2 VVIN − VDO
  • 精密使能
  • 可调软启动
  • 8引脚3 mm × 3 mm LFCSP封装
  • ADIsimPower工具支持
更多细节
show more Icon

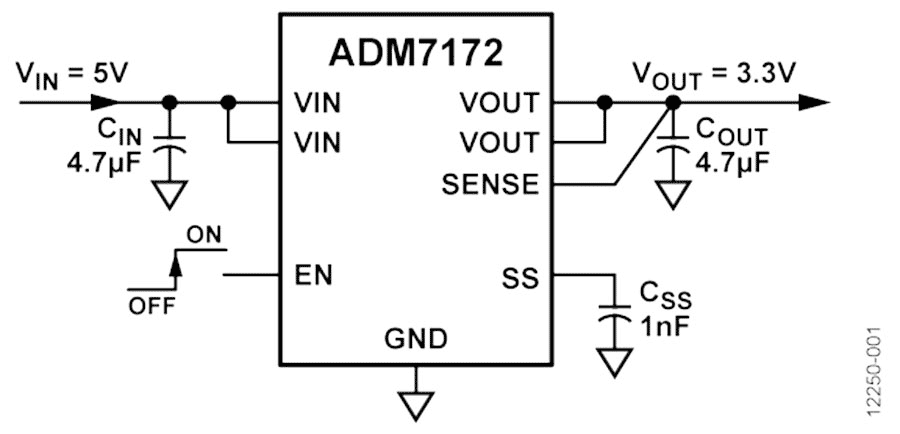

ADM7172 是一款 CMOS 低压差线性稳压器 (LDO),工作电压范围为 2.3 V 至 6.5 V,可提供高达 2 A 的输出电流。这款高输出电流 LDO 非常适合对采用 6 V 到低至 1.2 V 电源轨工作的高性能模拟和混合信号电路实施稳压。凭借一种先进的专有架构,该器件可提供高电源抑制比和低噪声,仅利用一个 4.7 µF 小陶瓷输出电容器即可实现卓越的电压和负载瞬态响应。对于 1 mA 至 1.5 A 负载阶跃,负载瞬态响应通常为 1.5 μs。

ADM7172 可提供 17 个固定输出电压选项。具有以下输出电压选项的器件有现货供应:1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V 和 5.0 V。具有其他电压选项的器件需要专门订购:1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V 和 4.6 V。另外,还提供一款可调型版本,该版本可利用一个外部反馈分压器提供介于 1.2 V 至 VIN − VDO 之间的输出电压。

通过软启动引脚调整启动时间,可以控制浪涌电流。使用 1 nF 软启动电容器时的典型启动时间为 1.0 ms。

ADM7172 稳压器输出噪声为 5 μV rms,这与输出电压无关。ADM7172 采用 8 引脚 3 mm × 3 mm LFCSP 封装,因此它不仅是非常紧凑的解决方案,还能为需要高达 2 A 输出电流的应用提供卓越的热性能,其外形扁平且占板面积小巧。

应用

  • 针对噪声敏感型应用的稳压:ADC 和 DAC 电路、精准放大器、PLL/VCO 和时钟 IC
  • 通信和基础设施
  • 医疗和保健
  • 工业和仪表
