特性
- TIA/EIA RS-485 接口适合全供电范围
- 使用 VCC 时，工作电压范围为 3.0 V 至 5.5 V
- 提供 1.62 V 至 5.5 V VIO 逻辑电源选项
- 总线引脚 ESD 保护
- IEC 61000-4-2 ±12 kV 接触放电
- IEC 61000-4-2 ≥ ±12 kV 空气放电
- HBM：≥ ±30 kV
- 全面支持热插拔（无干扰上电/掉电）
- 高速 50 Mbps 数据速率 (ADM3065E/ADM3066E/ADM3067E/ADM3068E)
- 低速 500 kbps 数据速率，适合长电缆 (ADM3061E/ADM3062E/ADM3063E/ADM3064E)
- 全面的接收器短路、开路及总线空闲故障安全设计
- 扩展温度范围高达 125°C
- VCC ≥ 4.5 V 时符合 PROFIBUS 标准
- 提供半双工和全双工型号
- 总线可连接多达 128 个收发器
- 紧凑型封装方案
- 10 引脚 3 mm × 3 mm LFCSP
- 8 引脚和 10 引脚 3 mm × 3 mm MSOP
- 8 引脚和 14 引脚窄体 SOIC
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADM3061E/ADM3062E/ADM3063E/ADM3064E/ ADM3065E/ADM3066E/ADM3067E/ADM3068E 是具有 IEC 静电放电 (ESD) 保护功能的 3.0 V 至 5.5 V RS-485 收发器，使得该器件可在收发器总线引脚上承受 ±12 kV 的接触放电，而不会引发闭锁效应或损坏。ADM3062E/ADM3066E/ADM3068E 具有一个 VIO 逻辑供电引脚，因而允许使用一个工作电压可低至 1.62 V 的灵活数字接口。
ADM3065E/ADM3066E/ADM3067E/ADM3068E 适合多点总线传输线路上的 50 Mbps 高速双向数据通信。 ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 具有一个 1/4 单位负载输入阻抗，允许在一根总线上挂接最多 128 个收发器。 ADM3061E/ADM3062E/ADM3063E/ADM3064E 型号具有 ADM3065E/ADM3066E/ADM3067E/ADM3068E 型号的所有功能，但使用 500 kbps 的低数据速率，适合采用长电缆线路运行。
ADM3061E/ADM3062E/ADM3065E/ADM3066E 是半双工 RS-485 收发器，完全符合 PROFIBUS®标准，并且在 VCC ≥4.5 V 时具有增大的 2.1 V 总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E 为全双工 RS-485 收发器选项。
RS-485 收发器可提供几种节省空间的封装，包括 10 引脚 3 mm × 3 mm 引线框架芯片规模封装 (LFCSP)、8 引脚或 10 引脚 3 mm × 3 mm 微型小外形尺寸封装 (MSOP)、和 8 引脚或 14 引脚窄体标准小外形封装 (SOIC_N)。可提供工作温度范围为 −40°C 至 +125°C 及 −40°C 至 +85°C 的型号。
热停机电路可防止因总线争用或输出短路而造成功耗过高。如果在发生故障的情况下检测到内部驱动器电路温度显著升高，则该功能将强制驱动器输出进入高阻抗状态。
当接收器输入为短路、开路或已连接至终止传输线且所有驱动器均被停用时， ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 可保证提供一个逻辑高电平接收器输出。
表 2 概要列出了在各种温度、电源和封装选项条件下 ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 能提供的数据速率。型号序列请参阅“订购指南”(Ordering Guide) 部分。
应用
- 工业现场总线
- 过程控制
- 楼宇自动化
- PROFIBUS 网络
- 电机控制伺服驱动器和编解码器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
8
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADM3061E
文档
3
筛查
1 应用
全部
-
全部
-
用户手册
-
数据手册
全部
-
全部
-
英文
-
日文
数据手册
2
更新 07/11/2023
英文
ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E: 3.0 V to 5.5 V, ±12 kV IEC ESD Protected, 500 kbps/50 Mbps RS-485 Transceiver Data Sheet (Rev.I)
用户手册
1
更新 12/14/2017
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料
技术文档
2
参考资料 4
产品选型指南 1
模拟对话 2
视频
1
设计资源 8
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADM3061EARMZ |
8-Lead MSOP
|
|
|
| ADM3061EARMZ-R7 |
8-Lead MSOP
|
|
|
| ADM3061EARZ |
8-Lead SOIC
|
|
|
| ADM3061EARZ-R7 |
8-Lead SOIC
|
|
|
| ADM3061EBRMZ |
8-Lead MSOP
|
|
|
| ADM3061EBRMZ-R7 |
8-Lead MSOP
|
|
|
| ADM3061EBRZ |
8-Lead SOIC
|
|
|
| ADM3061EBRZ-R7 |
8-Lead SOIC
|
|
- ADM3061EARMZ
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3061EARMZ-R7
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3061EARZ
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3061EARZ-R7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3061EBRMZ
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3061EBRMZ-R7
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3061EBRZ
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3061EBRZ-R7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
软件和型号相关生态系统
评估套件
评估套件 2
EVAL-RS485HDEBZ
标准RS-485半双工评估板EVAL-RS485HDEBZ
产品详情
EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。
用于板上评估的器件需另外订购。

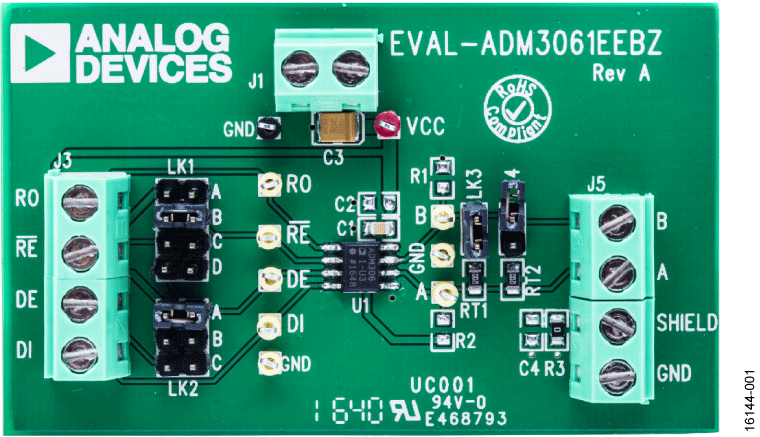

EVAL-ADM3061E
ADM3061E 评估板
ADM3061E 评估板
特性和优点
- 轻松评估 ADM3061E 50 Mbps RS-485 收发器
- 标准半双工 RS-485 封装电路板布局
- 8 引脚 SOIC ADM3061EBRZ (EVAL-ADM3061EEBZ)
- 8 引脚 MSOP ADM3061EBRMZ (EVAL-ADM3061EEB1Z)
- 通过螺丝接线板进行电源连接/接地
- VCC 工作电压范围为 3.0 V 至 5.5 V
- RS-485 A 总线引脚和 B 总线引脚 IEC ESD 保护
- ±12 kV 接触放电与 ±12 kV 空气放电
- 适用逻辑输入/输出与 RS-485 信号的螺丝接线板
- 针对 RE 和 DE 启用/禁用跨接线选项
- 测量所有信号的测试点
- 终止与偏置网络的电阻器与引脚
产品详情
可分别通过 EVAL-ADM3061EEBZ 和 EVAL-ADM3061EEB1Z 快速轻松地评估采用标准 SOIC 和 MSOP 封装的 ADM3061E 50 Mbps RS-485 收发器。无需外部组件，评估板允许运行输入与输出功能。螺丝接线板可为电源及接地、数字输入与输出及 RS-485 信号提供便利的连接。评估板可由标准可配置工作台电源供电运行，电压范围为 3 V 至 5 V。
EVAL-ADM3061EEBZ 评估板采用适合 ADM3061EBRZ 半双工 RS-485 收发器的 8 引脚 SOIC 封装。EVAL-ADM3061EEB1Z 评估板采用适合全双工 RS-485 收发器的 8 引脚 MSOP 封装。
ADM3061E 数据手册中提供了 ADM3061E 器件的完整规格说明，在使用此评估板时，应同时参阅此说明和用户指南 UG-1172。
EVAL-ADM3061EEBZ 评估板采用适合 ADM3061EBRZ 半双工 RS-485 收发器的 8 引脚 SOIC 封装。EVAL-ADM3061EEB1Z 评估板采用适合全双工 RS-485 收发器的 8 引脚 MSOP 封装。
ADM3061E 数据手册中提供了 ADM3061E 器件的完整规格说明，在使用此评估板时，应同时参阅此说明和用户指南 UG-1172。
