ADL5380

400 MHz 至6000 MHz 正交解调器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • RF和LO工作频率范围:400 MHz至6 GHz
  • 输入IP3:
    30 dBm (900 MHz)
    28 dBm (1900 MHz)
  • 输入IP2:>65 dBm (900 MHz)
  • 输入P1dB (IP1dB):11.6 dBm (900 MHz)
  • 电压转换增益:约7 dB
  • 解调带宽:约390 MHz
  • 噪声系数(NF):
    10.9 dB (900 MHz )
    11.7 dB (1900 MHz )
  • 正交解调精度(900 MHz)
    相位精度:约0.2°
    幅度平衡:约0.07 dB
  • 基带I/Q驱动:2 V p-p (200 Ω)
  • 5 V单电源

更多细节
show more Icon
ADL5380是一款宽带正交I/Q解调器,涵盖从400 MHz到6 GHz的RF/IF输入频率范围。在900 MHz时,其噪声系数(NF)为10.9 dB,IP1dB为11.6 dBm,三阶交调截点(IIP3)为29.7 dBm;具有出色的动态范围,适合要求苛刻的基础设施直接变频应用。差分RF输入提供功能良好的50 Ω宽带输入阻抗,最好采用1:1巴伦驱动以实现较佳性能。

解调精度非常出色,幅度平衡和相位平衡分别约为0.07 dB和0.2°。解调相内(I)和正交(Q)差分输出经过完全缓冲,提供约7 dB的电压转换增益。缓冲基带输出能将2 V p-p差分信号驱动至200 Ω负载。

完全平衡的设计可极大地降低二阶失真的影响。从LO端口至RF端口的泄漏小于−50 dBm。I和Q输出端的差分直流失调电压典型值小于20 mV。这些因素使该器件具有65 dBm以上的出色IIP2特性。

ADL5380采用4.75 V至5.25 V单电源供电,将一个外部电阻放在ADJ引脚与正电源VS(以提高电源电流和改善IIP3)或地(以IIP3性能为代价降低电源电流)之间,可以调整电源电流。

ADL5380采用ADI公司先进的硅-锗双极性工艺制造,提供24引脚、裸露焊盘LFCSP封装。

应用

  • 蜂窝W-CDMA/GSM/LTE
  • 宽带无线和WiMAX
  • 宽带无线和WiMAX
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    ADL5380ACPZ-R7
    • HTML
    • HTML
    ADL5380ACPZ-WP
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    5月 5, 2014

    - 14_0020

    Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

    5月 22, 2012

    - 12_0063

    Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    5月 5, 2014

    - 14_0020

    arrow down

    Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

    5月 22, 2012

    - 12_0063

    arrow down

    Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 3

    reference details image

    AD-FMCOMMS1-EBZ

    用于无线通信的FPGA夹层卡

    zoom

    AD-FMCOMMS1-EBZ

    用于无线通信的FPGA夹层卡

    用于无线通信的FPGA夹层卡

    特性和优点

    • 包括原理图、布局、BOM、Gerber文件、HDL、Linux®驱动程序、IIO示波器、VisualANALOG
    • 尺寸兼容FMC
    • 通过FMC连接器供电
    • 提供一个ADC通道和一个DAC通道,具有完全的同步能力


    产品详情

    不再提供该板的订购服务。

    AD-FMCOMMS1-EBZ高速模拟模块,设计用于展示最新一代高速数据转换器。AD-FMCOMMS1-EBZ为众多计算密集型FPGA无线电应用提供模拟前端。

    AD-FMCOMMS1-EBZ是一款模拟前端硬件平台,适用于各类研究、学术、工业和防务应用。AD-FMCOMMS1-EBZ支持400MHz至4 GHz频率范围的RF应用。该模块可以无需更改硬件,通过软件针对不同的频率进行定制,提供GPS或IEEE 1588同步和MIMO配置选项。

    与Xilinx ZYNQ®软件定义无线电套件一起使用时,AD-FMCOMMS1-EBZ能够在物理层实现从基带到RF的一系列无线通信功能。AD-FMCOMMS1-EBZ具有高达4 GB闪存存储空间、512 MB RAM、千兆以太网接口(取决于基础平台)和Linux图像,一应俱全,开箱即用。该平台针对诸多应用具有出色的灵活性,支持流传输数据和标准web接口以分析传输的RF数据。

    应用

    • 电子测试与测量设备
    • 通用软件无线电
    • 雷达系统
    • 超宽带卫星接收器
    • 点对点通信系统
    reference details image

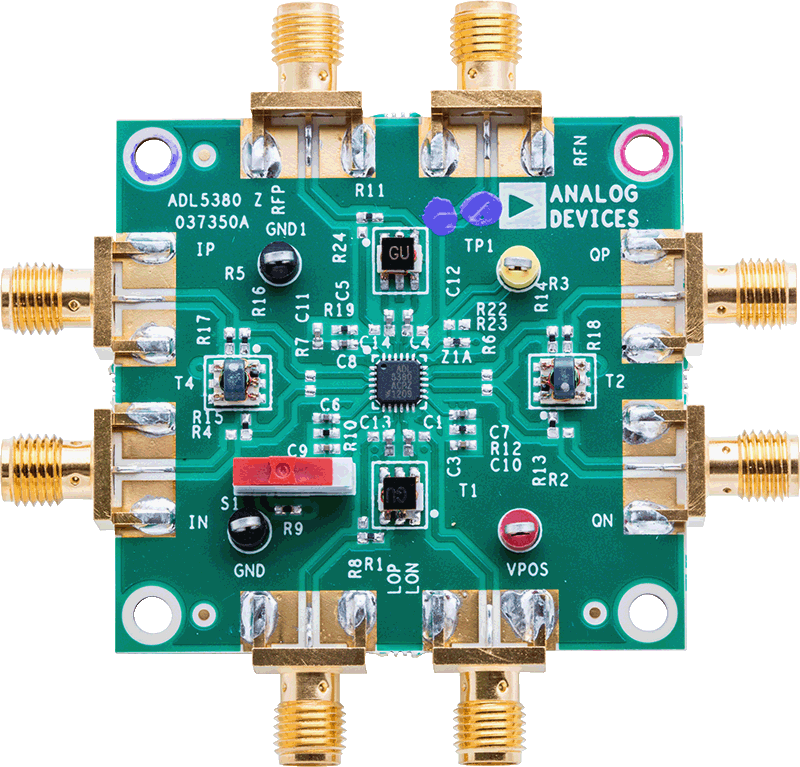

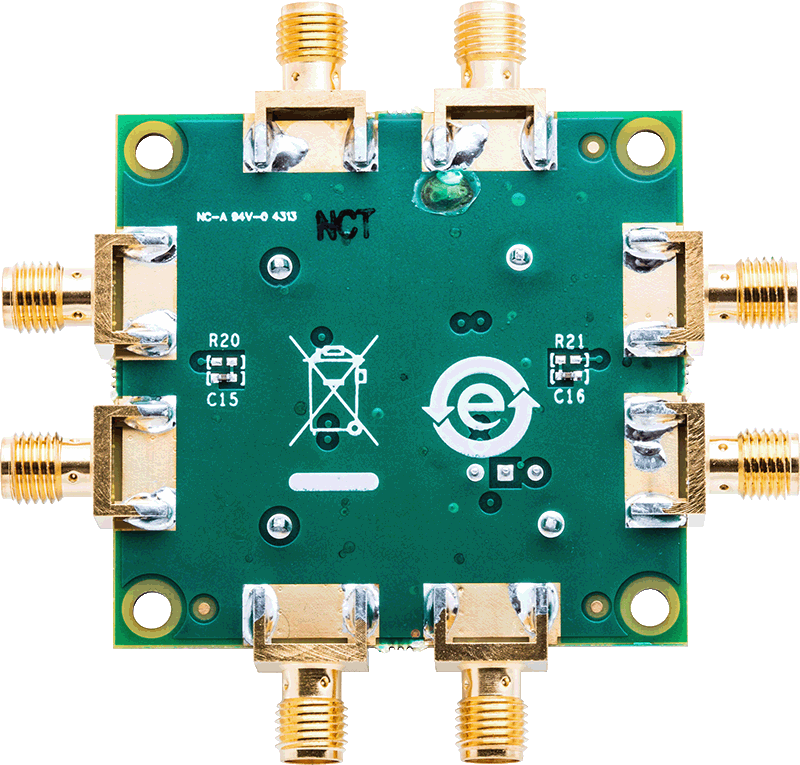

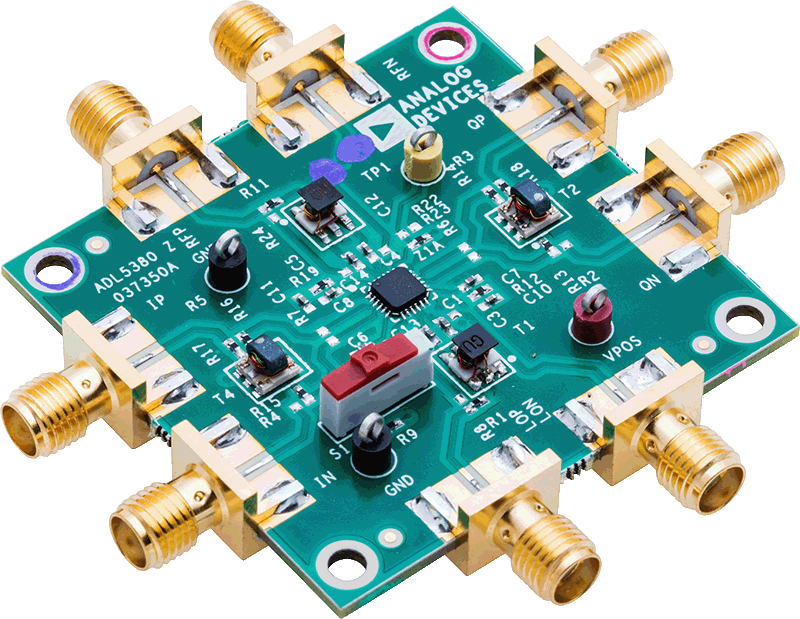

    EVAL-ADL5380

    ADL5380 评估板

    zoom

    EVAL-ADL5380

    ADL5380 评估板

    产品详情

    ADL5380-EVALZ是一款配置齐全的4层FR4评估板,用于在400 MHz至6 GHz射频输入频率范围内轻松评估ADL5380的所有特性。 该评估板集成可旁路的变压器,支持单端或差分基带I和Q输出,可选单端或差分信号驱动RF和LO输入, 且只需要4.75 V至5.25 V单电源即可工作。
    reference details image

    EVAL-AD-FMCOMMS6-EBZ

    AD-FMCOMMS6-EBZ 评估板

    zoom

    EVAL-AD-FMCOMMS6-EBZ

    AD-FMCOMMS6-EBZ 评估板

    AD-FMCOMMS6-EBZ 评估板

    特性和优点

    • 降低接收机复杂性,减少所需级数;提高性能和降低功耗
    • 避免镜像抑制问题和干扰混频

    产品详情

    AD-FMCOMMS6-EBZ评估板是一款400MHz至4.4GHz接收器,采用AD9652 双通道16位模数转换器、ADL5566高动态范围RF/IF双通道差分放大器和ADL5380 正交解调器。

    它采用的是一种I和Q解调方法,可直接转换(亦称为零差或零中频)接收器架构。 与可以执行多次频率转换的超外差式接收机相比,直接变频无线电只能执行一次频率转换。 一次频率转换的优势如下:

    • 降低接收机复杂性,减少所需级数;提高性能和降低功耗
    • 避免镜像抑制问题和干扰混频

    这种拓扑可提供镜像抑制能力,并能快速部署差分信号环境。 该评估板集成放大级,可保持ACD的满量程输入。 板上集成本振和ADC时钟,共享相同的参考信号,防止拖尾现象。 该产品的尺寸兼容VITA57,所有直流电源均从数据捕捉板通过FMC连接器进行路由。 这款评估板展示了高性能的接收器信号链,针对采用“现成商业技术”(COTS)组件的军事和通信雷达应用。 整体电路的带宽为220MHz,通带平坦度为+/_ 1.0 dB。 145MHz中频时,测得的SNR和SFDR分别为64dB和75dBc。




    工具和仿真

    工具及仿真模型 2

    参考电路

    参考电路 3

    可与正交解调器实现简单接口的宽带LO PLL频率合成器

    Isolated and Nonisolated RS-485 Transceiver Simplified Schematic

    完整的两端口矢量网络分析仪

    Simplified Receiver Subsystem for Magnitude and Phase Measurements

    RF至位解决方案可提供6 GHz信号的精密相位和幅度数据
