ADG5208F

推荐新设计使用

故障保护，−0.4 pC QINJ，8:1/双4:1多路复用器

数据手册 (Rev. B) 产品选型表
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 过压保护可达−55 V和+55 V
  • 关断保护可达−55 V和+55 V
  • 源极引脚有过压保护
  • 低电荷注入 (QINJ)： -0.4 pC
  • 低导通电容：20 pF
  • 一般条件下都具有防闩锁特性
  • 无数字输入时处于已知状态
  • 模拟电压范围 VSS 至 VDD
    • ±5 V至±22 V双电源供电
    • 8 V至44 V单电源供电
    • 额定电源电压：±15 V、±20 V、+12 V和+36 V
ADG5208F
故障保护，−0.4 pC QINJ，8:1/双4:1多路复用器
ADG5208F Functional Block Diagram ADG5208F Pin Configuration ADG5208F Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • ADG5208

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
EVAL-ADG5208F

ADG5208F 评估板

立即购买 更多内容

特性和优点

  • 电源电压
    双电源： ±5 V至±22 V
    单电源： 8 V至44 V
  • 源极引脚过压保护
    信号电压高达−55 V和+55 V
  • 并行接口兼容3 V逻辑
  • 用于数字电源和控制的片上LDO调节器（如需要）

产品详情

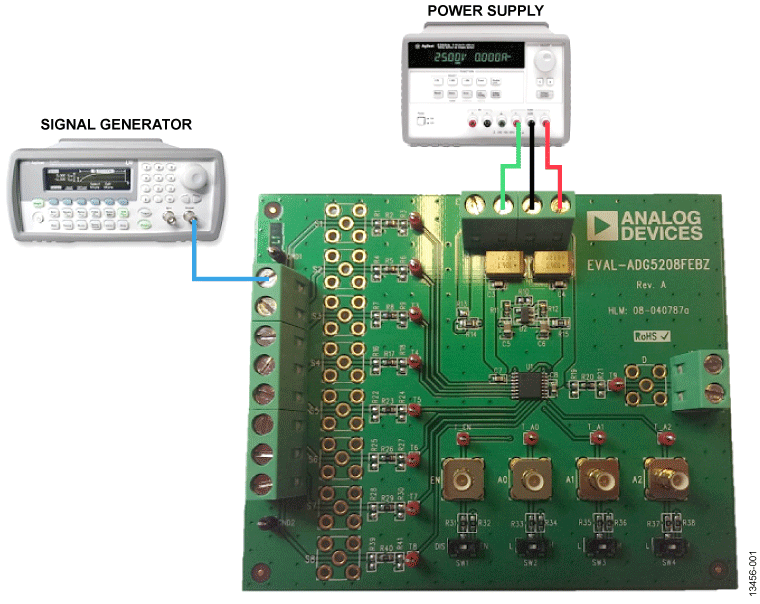

EVAL-ADG5208FEBZ，是一款用于ADG5208F的评估板，集成过压保护8:1多路复用器。 ADG5208F的源极引脚提供过压检测和保护电路，在供电和未供电状态下，避免信号电压超过−55 V和+55 V。
