ADF4351

集成VCO的宽带频率合成器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 输出频率范围:35 MHz至4400 MHz
  • 小数N分频频率合成器和整数N分频频率合成器
  • 具有低相位噪声的VCO
  • 可编程的1/2/4/8/16/32/64分频输出
  • 典型RMS抖动:0.3 ps rms
  • EVM:0.4%(典型值,2.1 GHz)
  • 电源:3.0 V至3.6 V
  • 逻辑兼容性:1.8 V
  • 编程双模预分频器:4/5或8/9
  • 可编程的输出功率
  • RF输出静音功能
  • 三线式串行接口
  • 模拟和数字锁定检测
  • 在宽带宽内快速锁定模式
  • 周跳减少

更多细节
show more Icon

ADF4351结合外部环路滤波器和外部基准频率使用时,可实现小数N分频或整数N分频锁相环(PLL)频率合成器。

ADF4351具有一个集成电压控制振荡器(VCO),其基波输出频率范围为2200 MHz至4400 MHz。此外,利用1/2/4/8/16/32/64分频电路,用户可以产生低至35 MHz的RF输出频率。对于要求隔离的应用,RF输出级可以实现静音。静音功能既可以通过引脚控制,也可以通过软件控制。同时提供辅助RF输出,且不用时可以关断。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电,不用时可以关断。

应用 - 无线基础设施(W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT)
- 测试设备
- 无线局域网(LAN)、有线电视设备
- 时钟产生

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADF4351BCPZ
  • HTML
  • HTML
ADF4351BCPZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 10, 2014

- 14_0047

Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

12月 3, 2013

- 12_0286

ADF4351 and ADF4907 Die Revision.

11月 13, 2013

- 13_0285

ADF4351 Wafer Fabrication Qualification at Analog Devices Limerick, Ireland

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 10, 2014

- 14_0047

arrow down

Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

12月 3, 2013

- 12_0286

arrow down

ADF4351 and ADF4907 Die Revision.

11月 13, 2013

- 13_0285

arrow down

ADF4351 Wafer Fabrication Qualification at Analog Devices Limerick, Ireland

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

EVAL-AD-FMCOMMS6-EBZ

AD-FMCOMMS6-EBZ 评估板

zoom

EVAL-AD-FMCOMMS6-EBZ

AD-FMCOMMS6-EBZ 评估板

AD-FMCOMMS6-EBZ 评估板

特性和优点

  • 降低接收机复杂性,减少所需级数;提高性能和降低功耗
  • 避免镜像抑制问题和干扰混频

产品详情

AD-FMCOMMS6-EBZ评估板是一款400MHz至4.4GHz接收器,采用AD9652 双通道16位模数转换器、ADL5566高动态范围RF/IF双通道差分放大器和ADL5380 正交解调器。

它采用的是一种I和Q解调方法,可直接转换(亦称为零差或零中频)接收器架构。 与可以执行多次频率转换的超外差式接收机相比,直接变频无线电只能执行一次频率转换。 一次频率转换的优势如下:

  • 降低接收机复杂性,减少所需级数;提高性能和降低功耗
  • 避免镜像抑制问题和干扰混频

这种拓扑可提供镜像抑制能力,并能快速部署差分信号环境。 该评估板集成放大级,可保持ACD的满量程输入。 板上集成本振和ADC时钟,共享相同的参考信号,防止拖尾现象。 该产品的尺寸兼容VITA57,所有直流电源均从数据捕捉板通过FMC连接器进行路由。 这款评估板展示了高性能的接收器信号链,针对采用“现成商业技术”(COTS)组件的军事和通信雷达应用。 整体电路的带宽为220MHz,通带平坦度为+/_ 1.0 dB。 145MHz中频时,测得的SNR和SFDR分别为64dB和75dBc。




reference details image

AD-FMCOMMS1-EBZ

用于无线通信的FPGA夹层卡

zoom

AD-FMCOMMS1-EBZ

用于无线通信的FPGA夹层卡

用于无线通信的FPGA夹层卡

特性和优点

  • 包括原理图、布局、BOM、Gerber文件、HDL、Linux®驱动程序、IIO示波器、VisualANALOG
  • 尺寸兼容FMC
  • 通过FMC连接器供电
  • 提供一个ADC通道和一个DAC通道,具有完全的同步能力


产品详情

不再提供该板的订购服务。

AD-FMCOMMS1-EBZ高速模拟模块,设计用于展示最新一代高速数据转换器。AD-FMCOMMS1-EBZ为众多计算密集型FPGA无线电应用提供模拟前端。

AD-FMCOMMS1-EBZ是一款模拟前端硬件平台,适用于各类研究、学术、工业和防务应用。AD-FMCOMMS1-EBZ支持400MHz至4 GHz频率范围的RF应用。该模块可以无需更改硬件,通过软件针对不同的频率进行定制,提供GPS或IEEE 1588同步和MIMO配置选项。

与Xilinx ZYNQ®软件定义无线电套件一起使用时,AD-FMCOMMS1-EBZ能够在物理层实现从基带到RF的一系列无线通信功能。AD-FMCOMMS1-EBZ具有高达4 GB闪存存储空间、512 MB RAM、千兆以太网接口(取决于基础平台)和Linux图像,一应俱全,开箱即用。该平台针对诸多应用具有出色的灵活性,支持流传输数据和标准web接口以分析传输的RF数据。

应用

  • 电子测试与测量设备
  • 通用软件无线电
  • 雷达系统
  • 超宽带卫星接收器
  • 点对点通信系统
reference details image

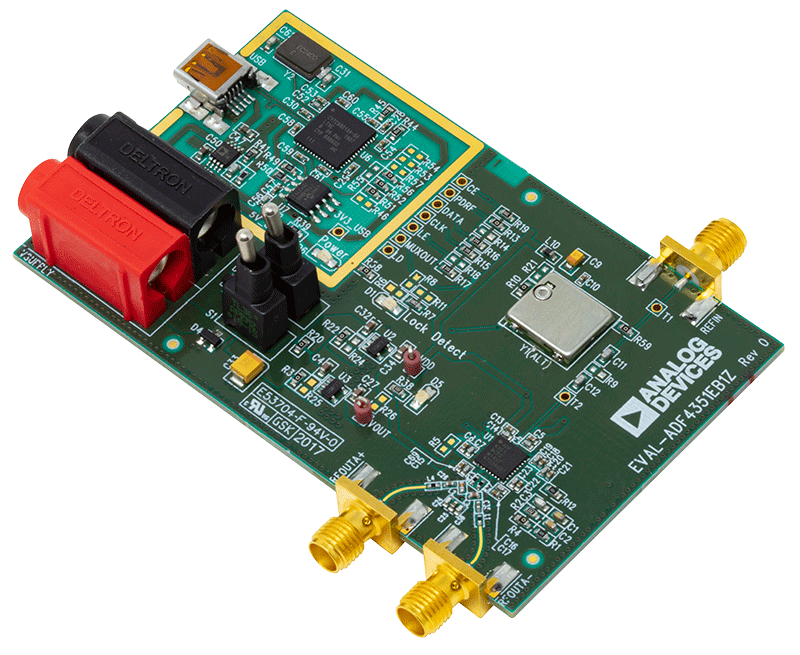

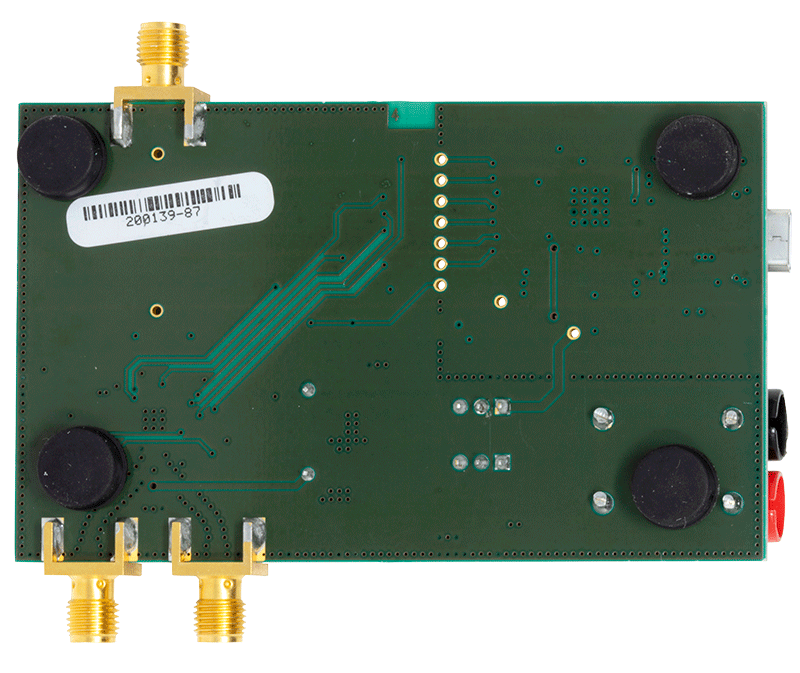

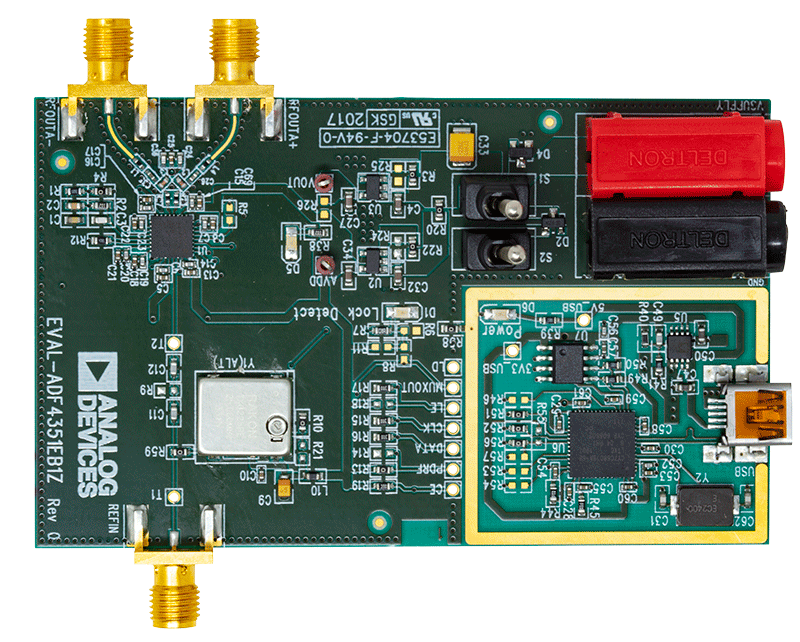

EVAL-ADF4351

ADF4351 评估板

zoom

EVAL-ADF4351

ADF4351 评估板

ADF4351 评估板

特性和优点

  • 独立自足式评估板包括PLL、VCO、环路滤波器(35 kHz)、25 MHz TCXO基准电压源、USB接口和稳压器
  • 利用随附软件可通过PC控制频率合成器功能
  • 通过USB或外部馈电选择电源
  • 典型相位噪声性能:-104 dBc/Hz(3 kHz载波偏移,1 GHz输出频率)

产品详情

该评估板旨在帮助用户评估支持锁相环(PLL)的频率合成器ADF4351的性能。它包含ADF4351集成式频率合成器和VCO、用于输出信号的SMA连接器、电源、参考振荡器和USB连接器。片上还集成了环路滤波器(35 kHz)。该评估板设置为25 MHz PFD比较频率。板上TCXO提供25 MHz参考频率。

该封装还包含 Windows® 软件(XP或更高版本),可对该频率合成器轻松编程。

reference details image

AD-FREQCVT1-EBZ

TX/RX通道,频率转换范围:1 100 MHz至400 MHz

zoom

AD-FREQCVT1-EBZ

TX/RX通道,频率转换范围:1 100 MHz至400 MHz

TX/RX通道,频率转换范围:1 100 MHz至400 MHz

产品详情

AD-FREQCVT1-EBZ是一款针对FMCOMMS3/4/5板的插件板,包含AD9361。可在ADI产品页面上查看完整的芯片级设计封装,也可在ADI wiki知识库上查看有关卡及其使用方法、周边设计封装和相应工作软件的信息。

AD-FREQCVT1-EBZ旨在上下转换频率以便AD9361可在低至1MHz的频率下工作。


工具和仿真

工具及仿真模型 3

参考电路

参考电路 5

宽带低误差矢量幅度(EVM)直接变频发射机

zoomopens a dialog

CN0285

宽带低误差矢量幅度(EVM)直接变频发射机

CN0285

参考设计

tooltip Info:参考设计
宽带低误差矢量幅度(EVM)直接变频发射机

特性和优点

  • 宽带直接变频发射机
  • 500MHz至4.4GHz RF
  • 低相位噪声
  • 低误差向量幅度(EVM)
查看参考设计详情 external link

使用LO二分频调制器的宽带低误差矢量幅度(EVM)直接变频发射机

zoomopens a dialog

CN0311

使用LO二分频调制器的宽带低误差矢量幅度(EVM)直接变频发射机

CN0311

参考设计

tooltip Info:参考设计
使用LO二分频调制器的宽带低误差矢量幅度(EVM)直接变频发射机

特性和优点

  • 直接变频发射机
  • 低误差向量幅度
  • 30MHz至2.2GHz RF输出
查看参考设计详情 external link
Broadband Interface Between ADF4351 PLL

带无缝本振接口的宽带6 GHz有源混频器

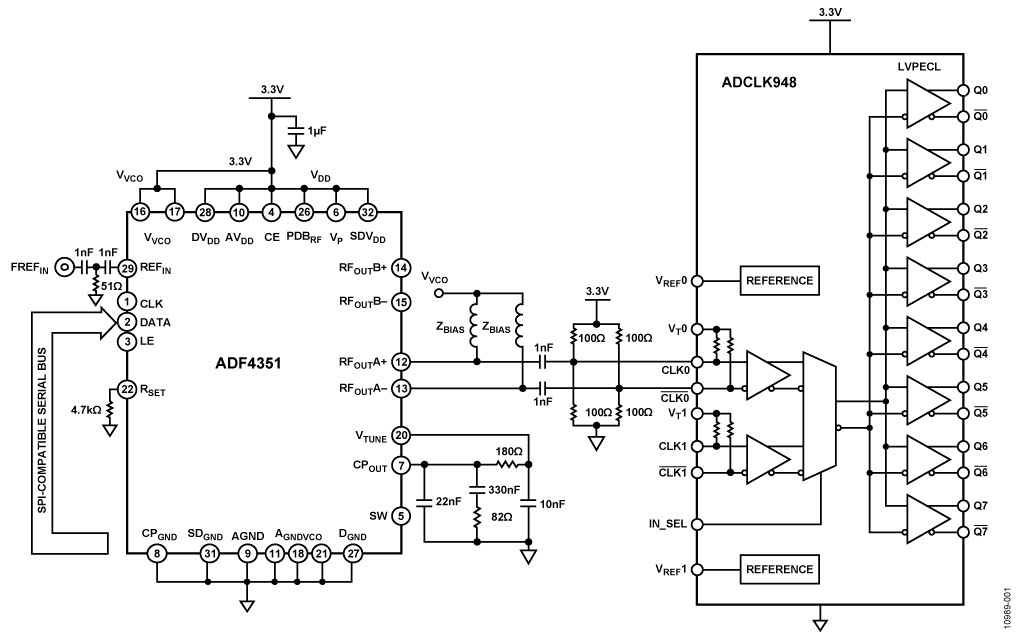

利用低抖动LVPECL扇出缓冲器增加时钟源的输出数

Frequency Selective RF Detector

频率选择、RMS响应、90 dB动态范围、35 MHz至4.4 GHz RF检波器
