ADF4159

直接调制/快速波形产生13 GHz小数N分频频率合成器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • RF带宽达13 GHz
  • 高速和低速FMCW斜坡发生
  • 25位固定模数可提供次赫兹频率分辨率
  • PFD频率最高达110 MHz
  • 归一化相位噪底:−224 dBc/Hz
  • FSK和PSK功能
  • 锯齿波、三角波和抛物线波形发生
  • 斜坡与FSK叠加
  • 具有2种不同扫描速率的斜坡
  • 斜坡延迟、频率回读和中断功能
  • 可编程相位控制
  • 2.7 V至3.45 V模拟电源供电
  • 1.8 V数字电源供电
  • 可编程电荷泵电流
  • 三线式串行接口
  • 数字锁定检测
  • ESD性能: 3000 V HBM、1000 V CDM
  • 通过汽车应用认证

更多细节
show more Icon

ADF4159是一款具有调制、以及快速和慢速波形产生能力的13 GHz小数N分频频率合成器, 该器件使用25位固定模数,提供次赫兹频率分辨率。

ADF4159由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。 该器件内置一个Σ-Δ型小数插值器,能够实现可编程小数N分频。 INT和FRAC寄存器可构成一个总N分频器(N = INT + (FRAC/225))。

ADF4159可用于实现频移键控(FSK)和相移键控(PSK)调制。 还有一些可用的频率扫描模式,可在频域内产生各种波形,例如锯齿波和三角波。 扫描可以设置为自动进行,也可以设置为通过外部脉冲手动触发每个步骤。 ADF4159具有周跳减少电路,可进一步缩短锁定时间,而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF4159采用2.7 V至3.45 V模拟电源和1.62 V至1.98 V数字电源供电,不用时可以关断。

应用

  • 通信基础设施
  • 通信测试设备
  • 仪器仪表
  • FMCW雷达

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

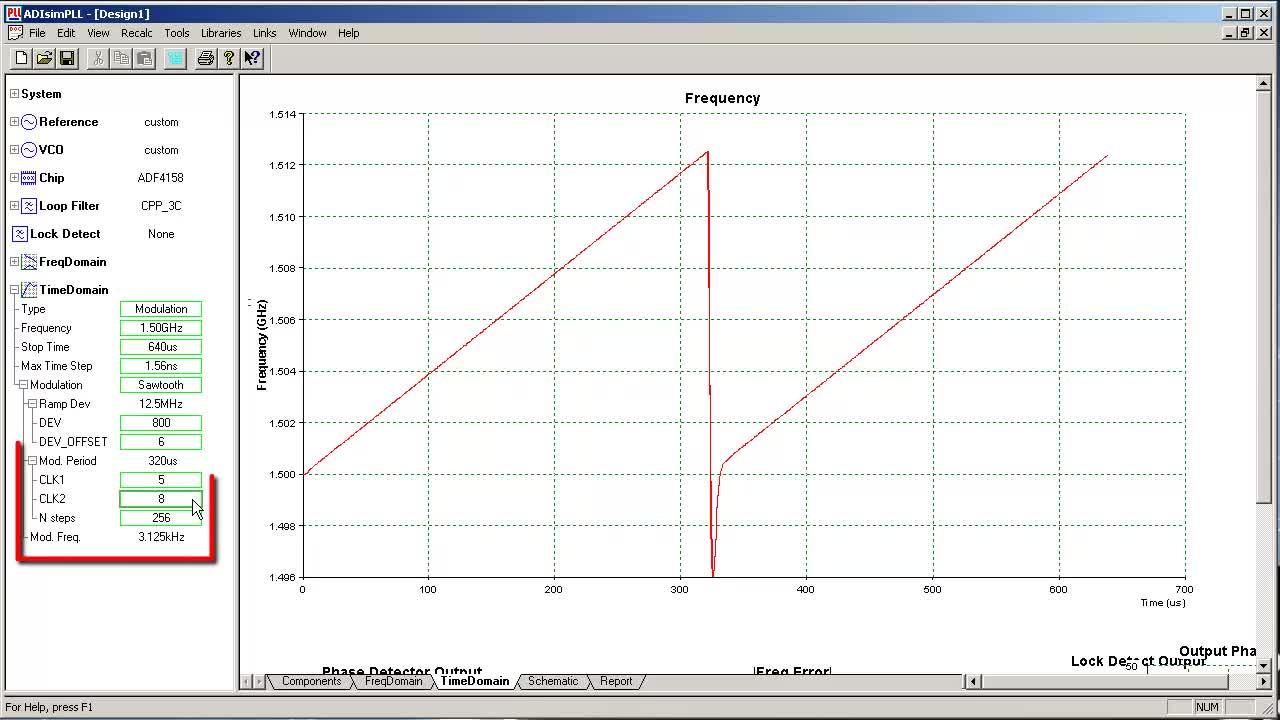

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADF4159CCPZ
  • HTML
  • HTML
ADF4159CCPZ-RL7
  • HTML
  • HTML
ADF4159WCCPZ
  • HTML
  • HTML
ADF4159WCCPZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

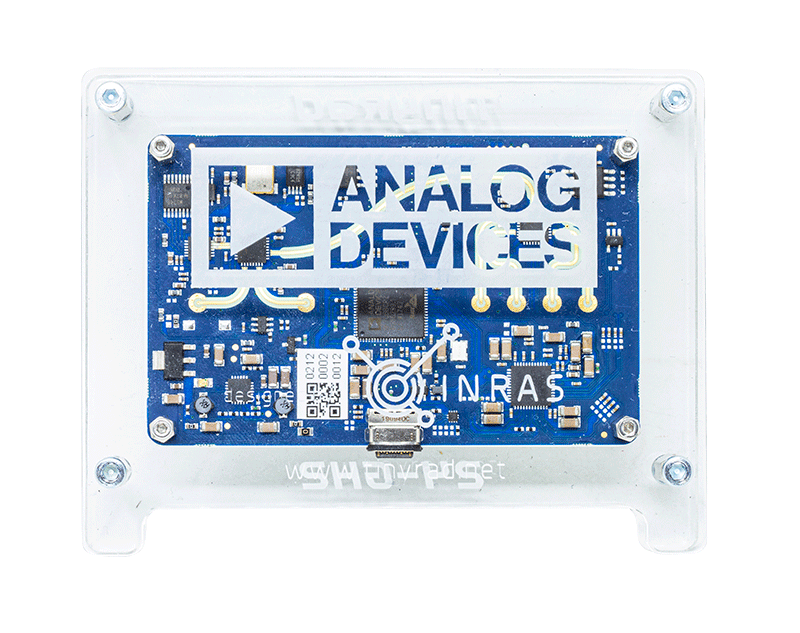

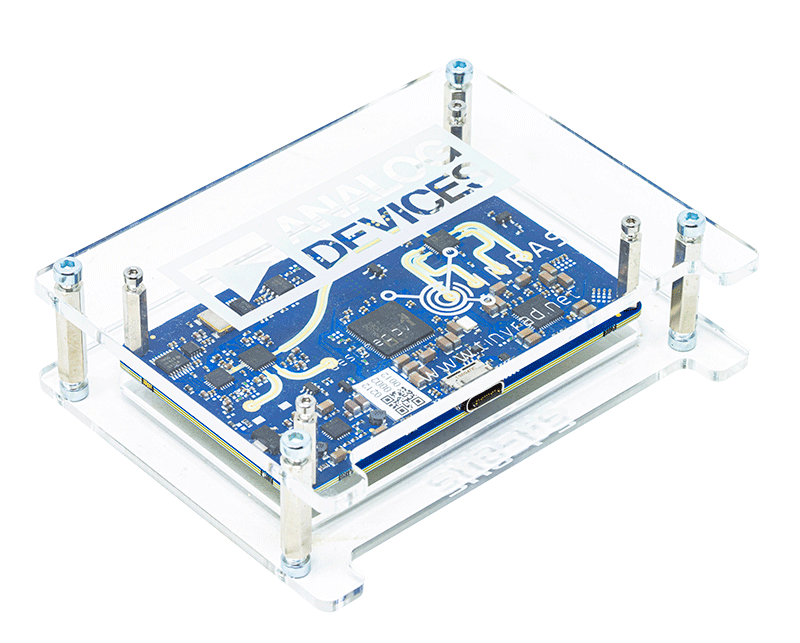

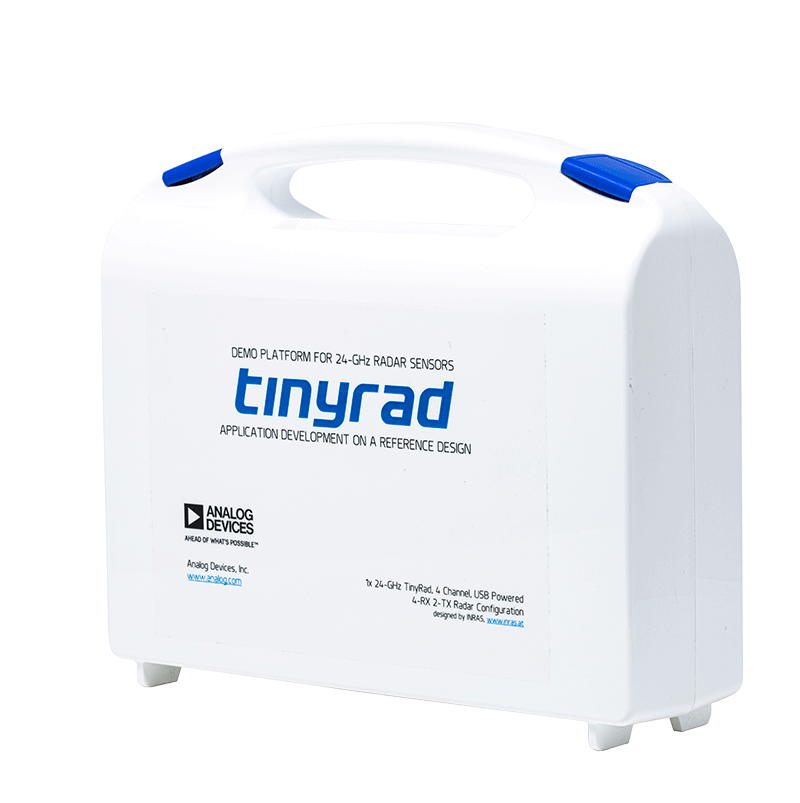

EVAL-TINYRAD

评估 TINYRAD 24 GHz 的演示平台

zoom

EVAL-TINYRAD

评估 TINYRAD 24 GHz 的演示平台

评估 TINYRAD 24 GHz 的演示平台

特性和优点

  • 24 GHz ~ 24.25 GHz MIMO FMCW 雷达
  • 灵活的 FMCW 测量时序
  • 适合目标监测和跟踪
  • 范围分辨率为 60 cm,范围 = 100 m(对于 RCS = 1 m2)
  • 3 dB 波束宽度 = 方位角 75° 和高程 15° ,使用 MIMO 角度估计的方位角分辨率 = 20°

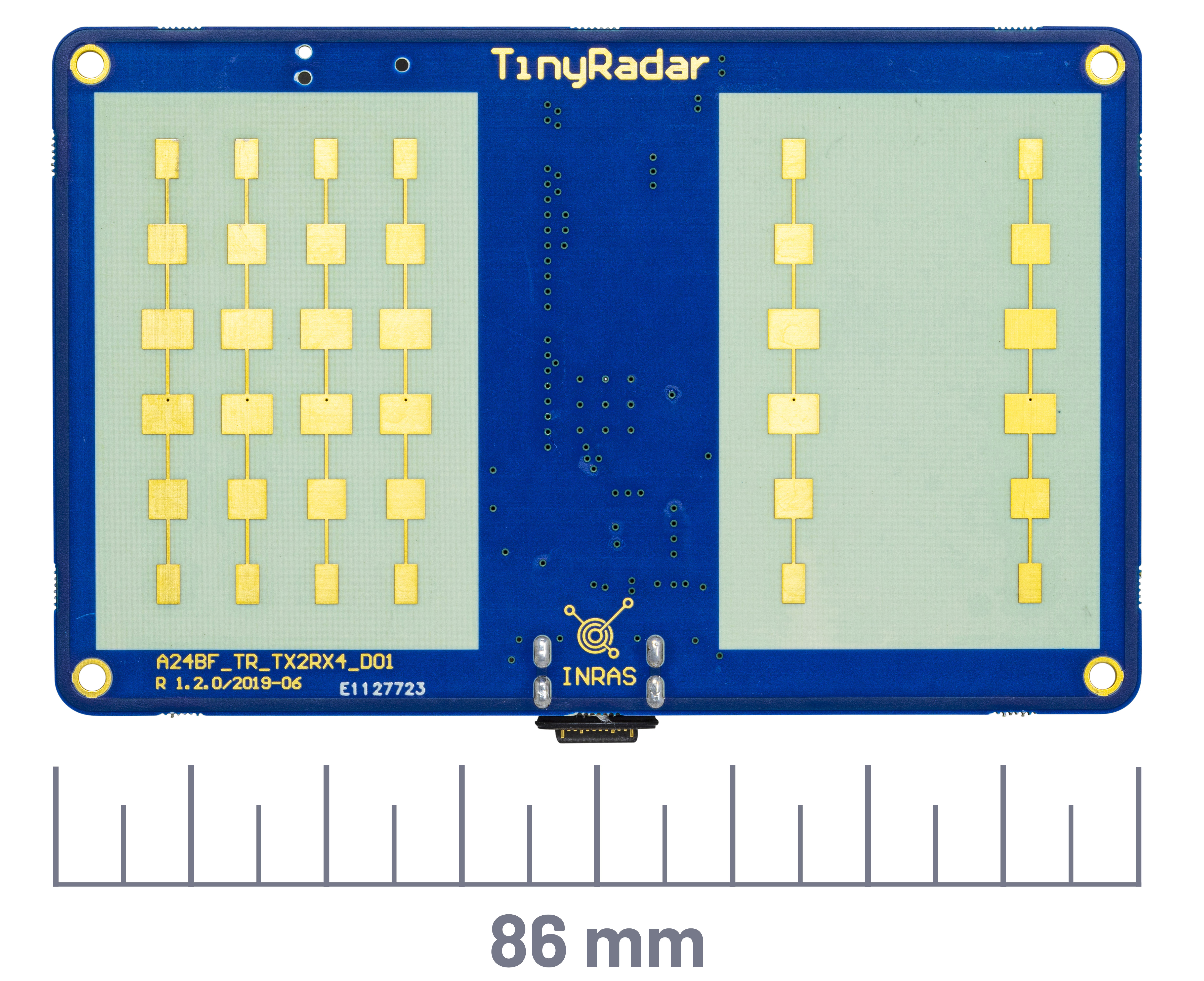

  • 1 PCB,85 mm × 55 mm

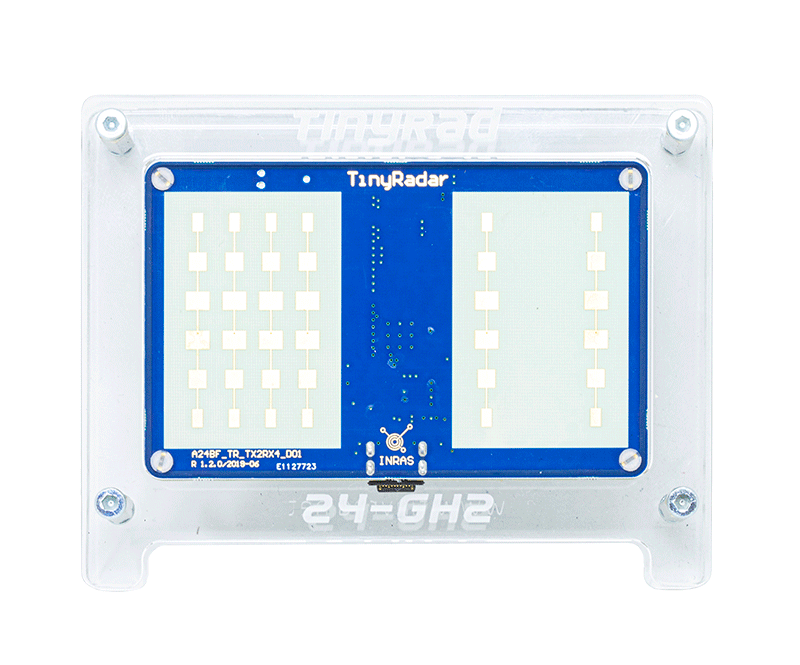

  • 正面 2 个发射天线
  • 正面 4 个接收天线

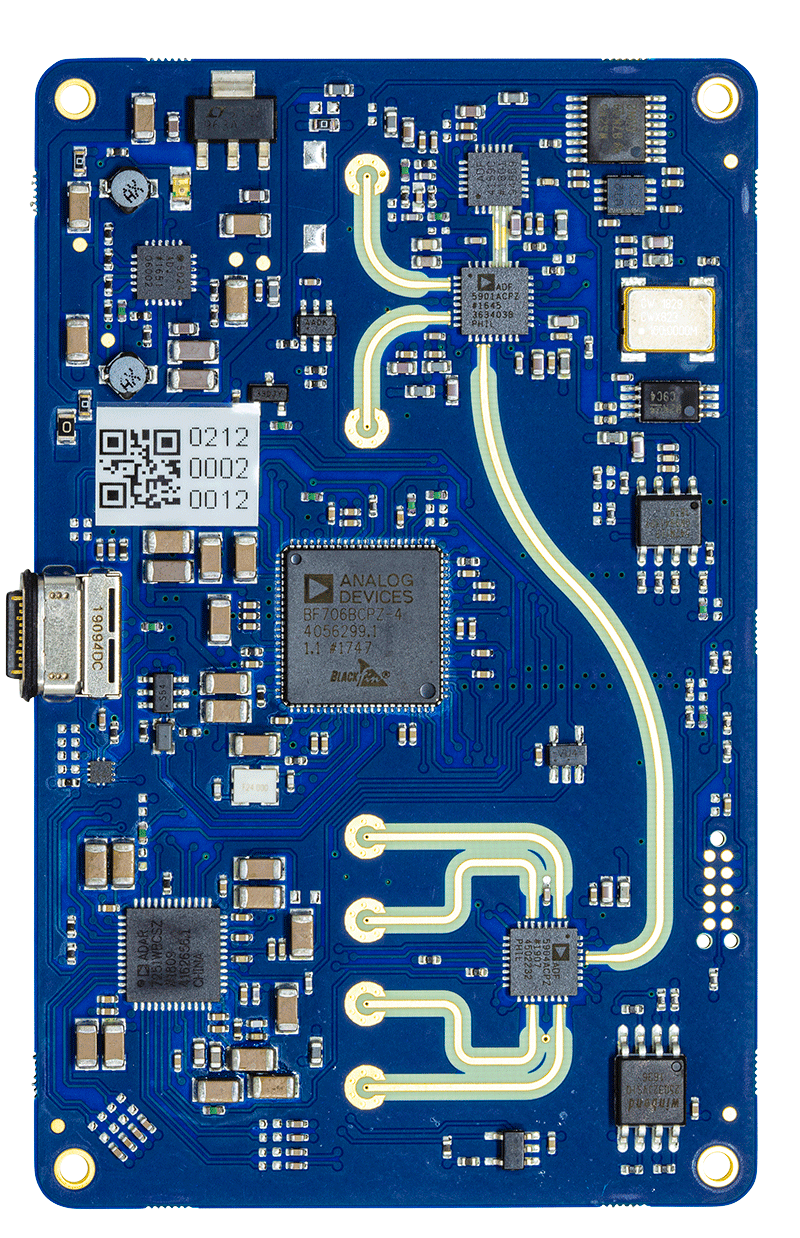

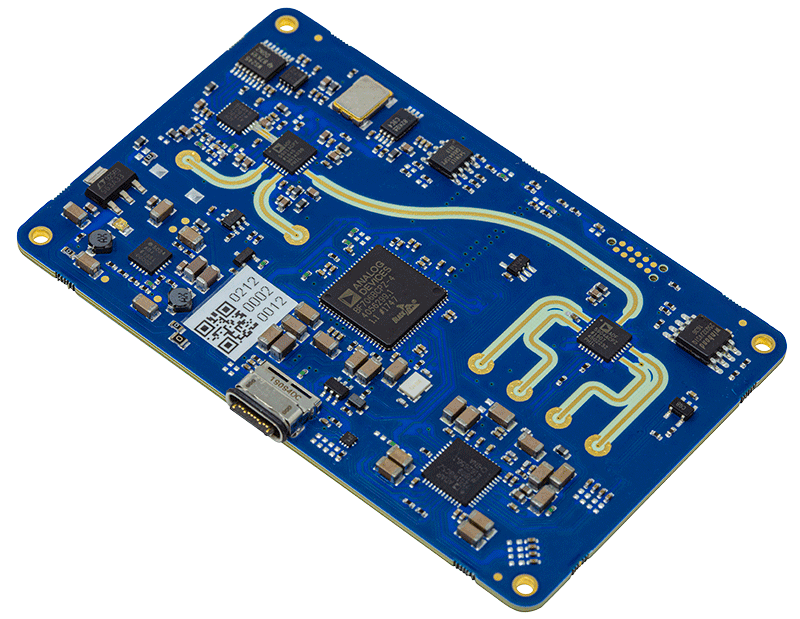

  • 背面 ADF5901 24 GHz 发射单片微波集成电路 (MMIC)
  • 背面 ADF5904 24 GHz MMIC 接收器
  • 背面 ADF4159 13 GHz 锁相环 (PLL)
  • 背面 ADAR7251 16 位、4 通道 ADC
  • 背面 ADSP-BF706 Blackfin DSP
  • 可用自带的软件从电脑端控制所有功能
  • 通过 USB 接口进行外部供电

产品详情

EV-TINYRAD24G 是雷达评估模块,在 24 GHz 频段的工业、科学和医疗 (ISM) 中可应用此模块测试雷达传感。EV-TINYRAD24G 在多输入多输出 (MIMO) 雷达方案中,使用调频连续波 (FMCW) 射频信号和集成天线阵列。组合天线类似于数字波束成形 (DBF) ,使 TINYRAD 模块可以同时检测多个目标的距离、速度和角位置。原始的模数转换器 (ADC) 数据由板载 Blackfin® ADSP-BF706 数字信号处理器 (DSP) 转发到电脑端。电脑评估软件执行雷达信号处理步骤,以产生雷达点云,自带的图形用户界面 (GUI) 可以将雷达点云可视化为距离多普勒图或距离角图。雷达算法的 MATLAB 和 Python 代码也可获得,并可依据用户的要求快速开发用于指定应用程序的代码。

EVAL-ADF4159

ADF4159评估板

zoom

EVAL-ADF4159

ADF4159评估板

产品详情

本页面包含用于评估ADF4159直接调制/快速波形产生13GHz小数N分频频率合成器的评估板的订购信息。
工具和仿真

工具及仿真模型 2

参考电路

参考电路 2

Figure 1. CN0566 Simplified Block Diagram

Phased Array (Phaser) Development Platform

zoomopens a dialog

CN0566

Phased Array (Phaser) Development Platform

CN0566

参考设计

tooltip Info:参考设计
Phased Array (Phaser) Development Platform

特性和优点

  • 10 GHz to 10.5 GHZ Beamsteering Platform
  • 360 degree Phase Shift w/ 2.8 Degree Resolution
  • 31 dB Amplitude Tuning Range w/ 0.5 dB Resolution.
  • 8-Element Linear Array Antenna
  • Digitized with PlutoSDR
  • Runs directly on a Raspberry Pi
查看参考设计详情 external link

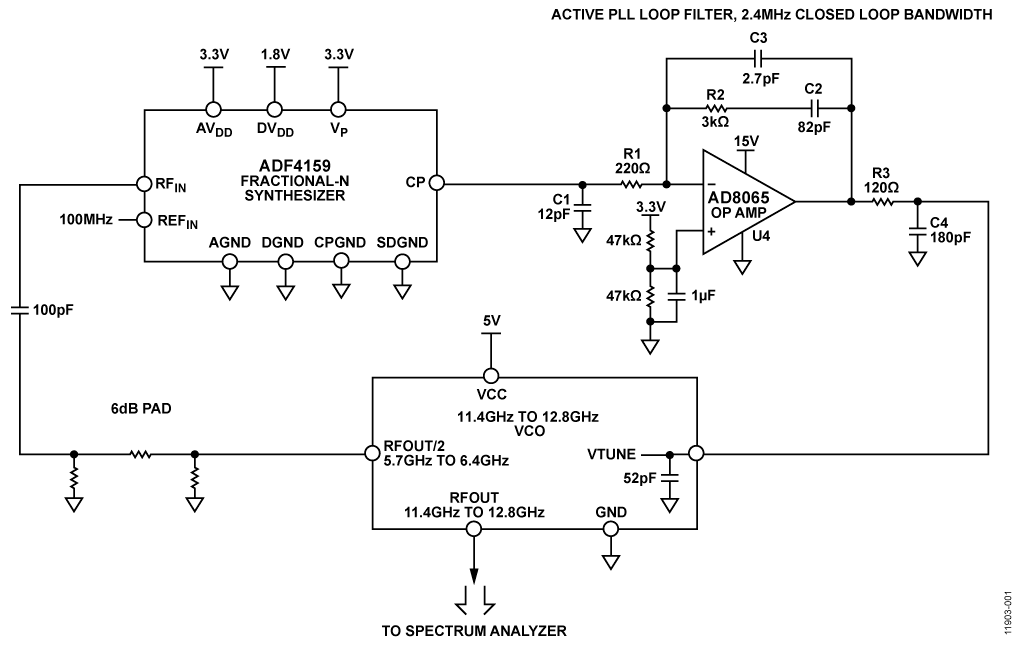

RF至13 GHz超快速建立PLL
