ADF4153A

小数N分频频率合成器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • RF带宽达4 GHz
  • 2.7 V至3.3 V电源供电
  • 独立的电荷泵电源VP 可提供扩展的调谐电压
  • 可编程小数模数
  • 可编程电荷泵电流
  • 三线式串行接口
  • 模拟和数字锁定检测
  • 省电模式
  • 与ADF4106/ADF4110/ADF4111/ADF4112/ADF4113和ADF4153引脚兼容
  • 稳定的RF输出相位
  • 利用ADIsimPLL可实现环路滤波器设计

更多细节
show more Icon
ADF4153A是一款小数N分频频率合成器,用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。该器件内置一个Σ-Δ型小数插值器,能够实现可编程模数小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器(N = (INT + (FRAC/MOD)))。此外,4位参考分频器(R分频器)允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用,则可以实现完整的锁相环(PLL)。

简单的三线式接口控制所有片内寄存器。该器件采用2.7 V至3.3 V电源供电,不用时可以关断。

应用

  • 有线电视设备
  • 移动无线电通讯基站(GSM、PCS、DCS、WiMAX、 SuperCell 3G、CDMA、W-CDMA)
  • 无线手机(GSM、PCS、DCS、CDMA、W-CDMA)
  • 无线局域网(LAN)、PMR
  • 通信测试设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADF4153ABCPZ
  • HTML
  • HTML
ADF4153ABCPZ-RL7
  • HTML
  • HTML
ADF4153ABRUZ
  • HTML
  • HTML
ADF4153ABRUZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 5, 2022

- 21_0271

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10月 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8月 6, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 5, 2022

- 21_0271

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10月 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8月 6, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADF4153A

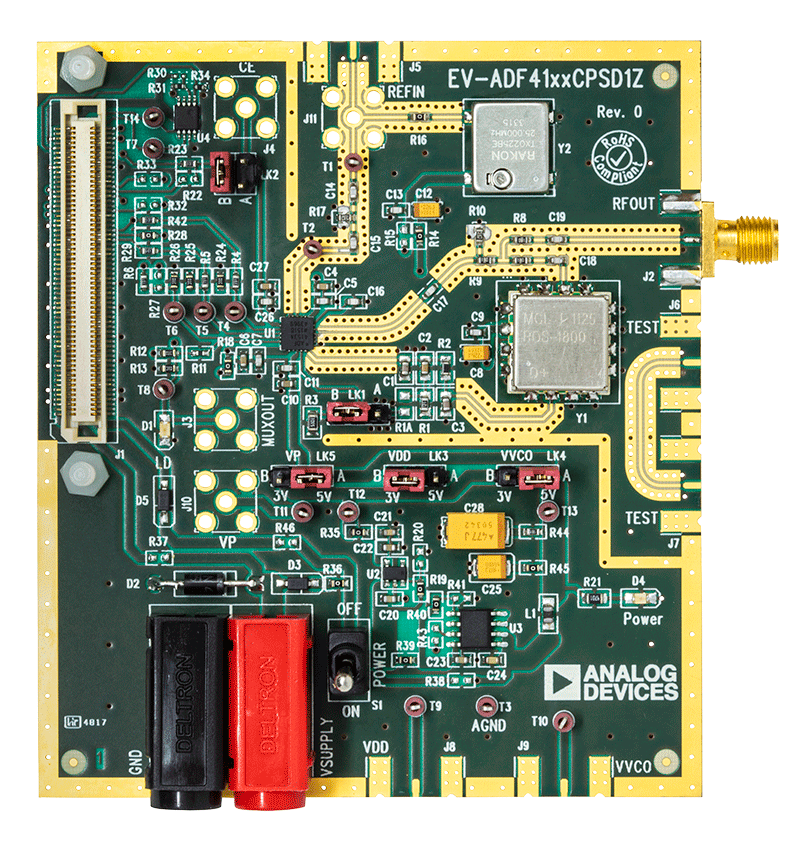

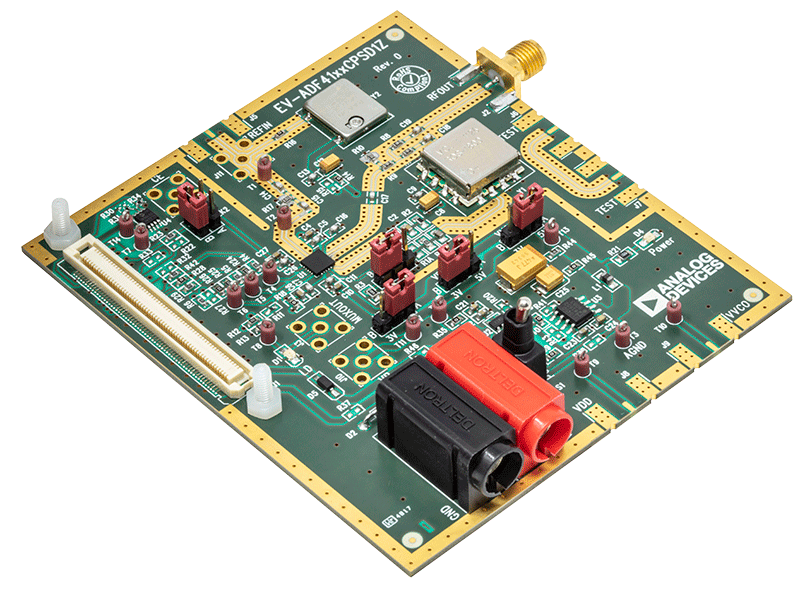

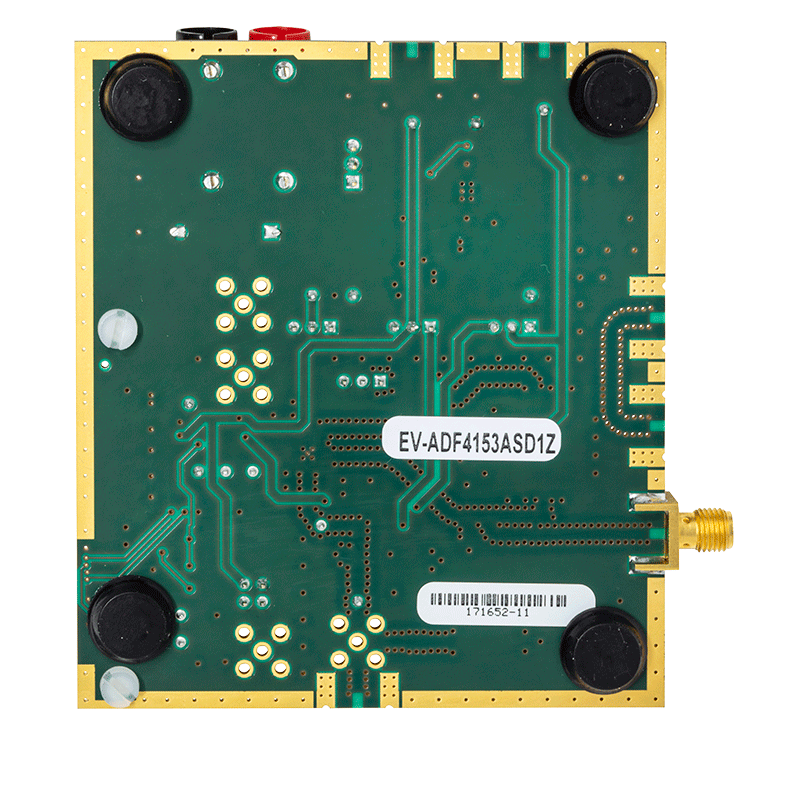

ADF4153A 评估板
