ADA4096-2

30 V、微功耗、过压保护RRIO双通道运算放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 输入过压保护,高于或低于供电轨32 V
  • 输入电压最高可以超出电源电压±32 V而不会反相
  • 轨到轨输入和输出摆幅
  • 低功耗:每个放大器60 µA(典型值)
  • 单位增益带宽:
    800 kHz(典型值,Vsy = ±15 V)
    550 kHz(典型值,Vsy = ±5 V)
    475 kHz(典型值,Vsy = ±1.5 V)
  • 单电源供电:
    3 V至30 V
  • 低失调电压:300 μV(最大值)
  • 高开环增益:
    120 dB(典型值)
  • 单位增益稳定
  • 通过汽车应用认证
更多细节
show more Icon

ADA4096-2双通道和ADA4096-4四通道运算放大器具有微功耗特性和轨到轨输入/输出范围。这些放大器的电源要求极低,保证工作电压范围为3 V至30 V,因而非常适合监控电池使用情况和控制电池充电。良好的动态性能,包括27 nV/√Hz电压噪声密度,则适合电池供电音频应用。这些器件可以处理最高200 pF的容性负载而不会发生振荡。

ADA4096-2和ADA4096-4拥有过压保护输入和二极管,允许输入电压高于或低于供电轨32 V,非常适合鲁棒的工业应用。ADA4096-2和ADA4096-4都具有独特的输入级,输入电压可以安全地超过任一电源电压,而不会发生反相或闩锁;这称为过压保护或OVP。

双通道ADA4096-2提供8引脚LFCSP (2 mm × 2 mm)和8引脚MSOP两种封装。ADA4096-4提供16引脚LFCSP (3 mm × 3 mm)和14引脚TSSOP两种封装。ADA4096-2W符合汽车应用标准,采用8引脚MSOP封装。

ADA409x系列的额定温度范围为−40°C至+125°C扩展工业温度范围,属于ADI公司不断扩展的30 V、低功耗运算放大器系列。

应用
- 电池监控
- 传感器调理器
- 便携式电源控制
- 便携式仪器仪表

2011年度EDN百款热门产品之一 - ADA4096

该双通道运算放大器可尽可能减少甚至消除对外部过压保护设计和元件的需求。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

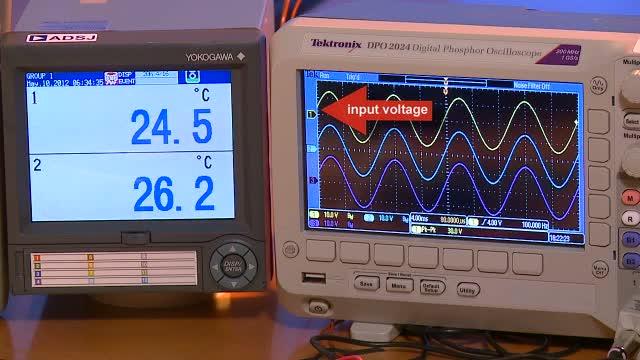

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADA4096-2ACPZ-R7
  • HTML
  • HTML
ADA4096-2ACPZ-RL
  • HTML
  • HTML
ADA4096-2ARMZ
  • HTML
  • HTML
ADA4096-2ARMZ-R7
  • HTML
  • HTML
ADA4096-2ARMZ-RL
  • HTML
  • HTML
ADA4096-2WARMZ-R7
  • HTML
  • HTML
ADA4096-2WARMZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 2, 2023

- 22_0142

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

8月 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10月 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

12月 15, 2014

- 14_0270

Data Sheet Change for the ADA4096-2 and ADA4096-4

ADA4096-2ACPZ-R7

量产

ADA4096-2ACPZ-RL

量产

8月 6, 2014

- 13_0244

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

7月 13, 2012

- 12_0180

ADA4096-2 Data Sheet Changes

ADA4096-2ACPZ-R7

量产

ADA4096-2ACPZ-RL

量产

ADA4096-2ARMZ

量产

ADA4096-2ARMZ-R7

量产

ADA4096-2ARMZ-RL

量产

4月 4, 2023

- 22_0142

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

ADA4096-2ARMZ

量产

ADA4096-2ARMZ-R7

量产

ADA4096-2ARMZ-RL

量产

ADA4096-2WARMZ-R7

量产

ADA4096-2WARMZ-RL

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 2, 2023

- 22_0142

arrow down

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

8月 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10月 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

12月 15, 2014

- 14_0270

arrow down

Data Sheet Change for the ADA4096-2 and ADA4096-4

ADA4096-2ACPZ-R7

量产

ADA4096-2ACPZ-RL

量产

8月 6, 2014

- 13_0244

arrow down

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

7月 13, 2012

- 12_0180

arrow down

ADA4096-2 Data Sheet Changes

ADA4096-2ACPZ-R7

量产

ADA4096-2ACPZ-RL

量产

ADA4096-2ARMZ

量产

ADA4096-2ARMZ-R7

量产

ADA4096-2ARMZ-RL

量产

4月 4, 2023

- 22_0142

arrow down

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

ADA4096-2ARMZ

量产

ADA4096-2ARMZ-R7

量产

ADA4096-2ARMZ-RL

量产

ADA4096-2WARMZ-R7

量产

ADA4096-2WARMZ-RL

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-OPAMP-2

EVAL-OPAMP-2评估板

zoom

EVAL-OPAMP-2

EVAL-OPAMP-2评估板

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装,决定需要订购的型号。
  • EVAL-PRAOPAMP-2CPZ(双通道8引脚LFCSPCP-8
  • EVAL-PRAOPAMP-2RMZ(双通道8引脚MSOPRM-8
  • EVAL-PRAOPAMP-2RZ(双通道8引脚SOICR-8
工具和仿真

工具及仿真模型 5

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

参考电路

参考电路 2

具有输入过压保护的高端电流检测

Differential Bridge Type Transducer Monitor with Temperature Compensation

低功耗、温度补偿式电桥信号调理器和驱动器
