AD9146

双通道、16位、1230 MSPS、TxDAC+®数模转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 灵活的LVDS接口支持字节或半字节加载
  • 单载波W-CDMA ACLR = 80 dBc(122.88 MHz中频)
  • 可调模拟输出:8.7 mA至31.7 mA, RL = 25 Ω至50 Ω
  • 集成式2×/4×插值器/复数调制器允许将载波放在DAC带宽中的任意位置
  • 增益、直流失调与相位调整支持边带抑制
  • 多芯片同步接口
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器
  • 低功耗(全部工作条件下):1.2 W (1.0 GSPS),800 mW (500 MSPS)
  • 48引脚、裸露焊盘LFCSP封装

更多细节
show more Icon

AD9146是一款双通道、16位、高动态范围数模转换器(DAC),提供1230 MSPS采样速率,可以产生最高达奈奎斯特频率的多载波。

AD9146 TxDAC+®具有针对直接变频传输应用进行优化的特性,包括复数数字调制以及增益与失调补偿。DAC输出经过优化,可以与模拟正交调制器无缝接口,例如ADI公司的ADL537x F-MOD系列调制器。3线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在8.7 mA至31.7 mA范围内进行编程。该器件采用48引脚LFCSP封装。

应用
- 无线基础设施
- W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE
- 数字高/低中频合成
- 发射分集
- 宽带通信:LMDS/MMDS、点对点

产品聚焦
- 利用超低噪声与交调失真(IMD)特性,从基带到高中频的宽带信号可以实现高质量合成。
- 专有的DAC输出开关技术可增强动态性能。
- 电流输出配置简便,可以用于各种单端或差分电路拓扑结构。
- 紧凑的LVDS数字接口支持更小的数据总线宽度。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9146BCPZ
  • HTML
  • HTML
AD9146BCPZRL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 23, 2014

- 13_0233

Assembly Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 23, 2014

- 13_0233

arrow down

Assembly Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China.

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 3

reference details image

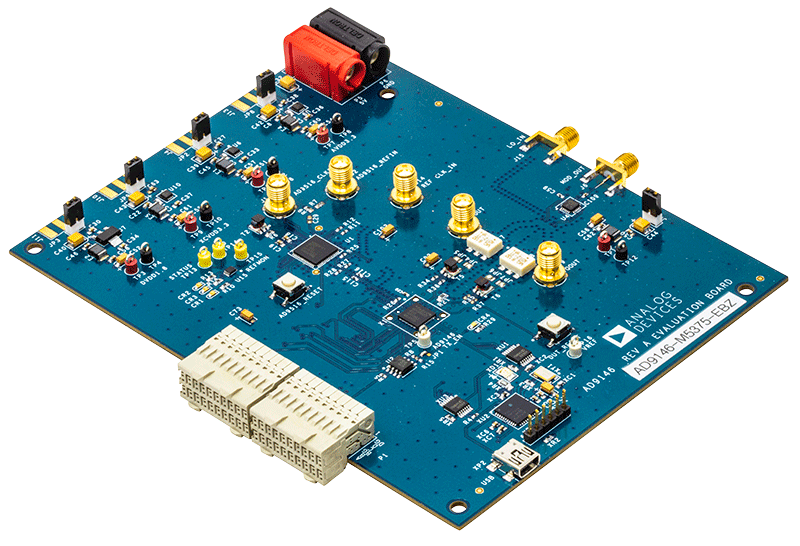

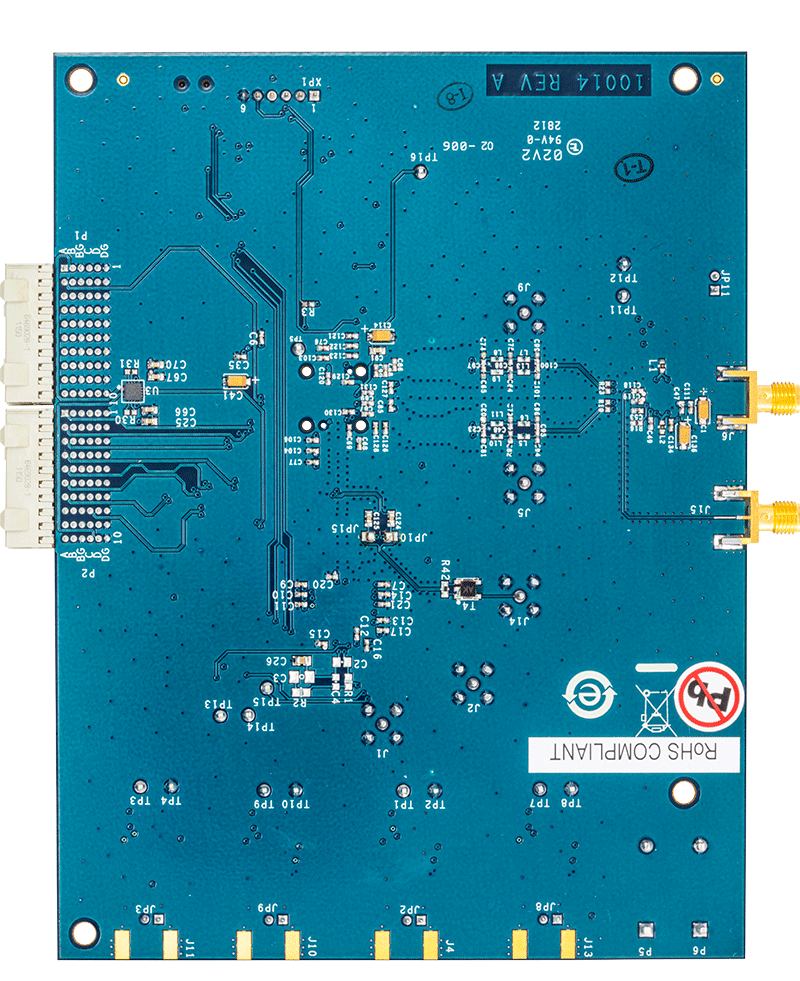

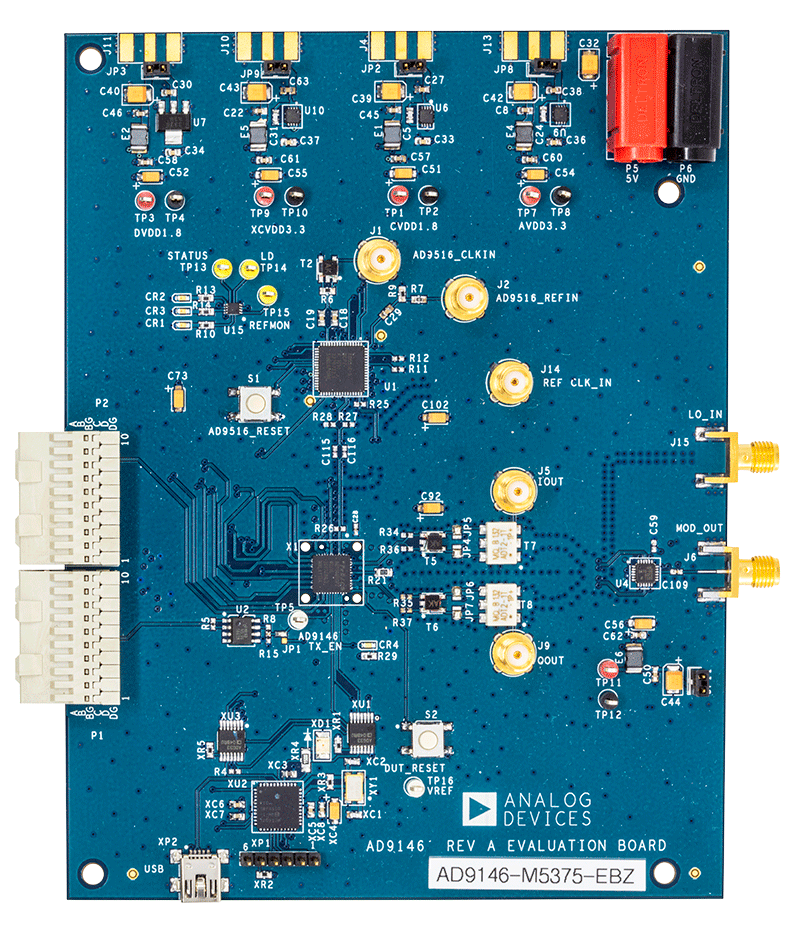

EVAL-AD9146

AD9146 评估板

reference details image

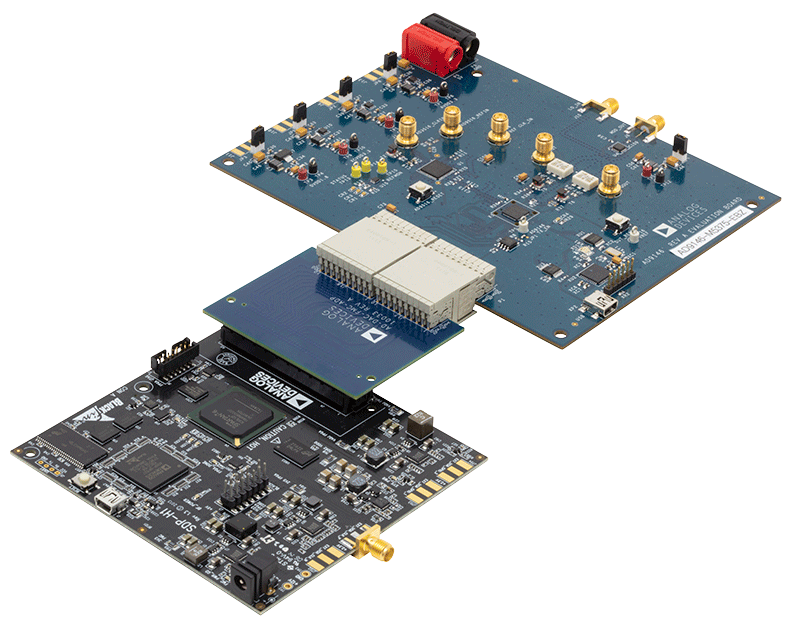

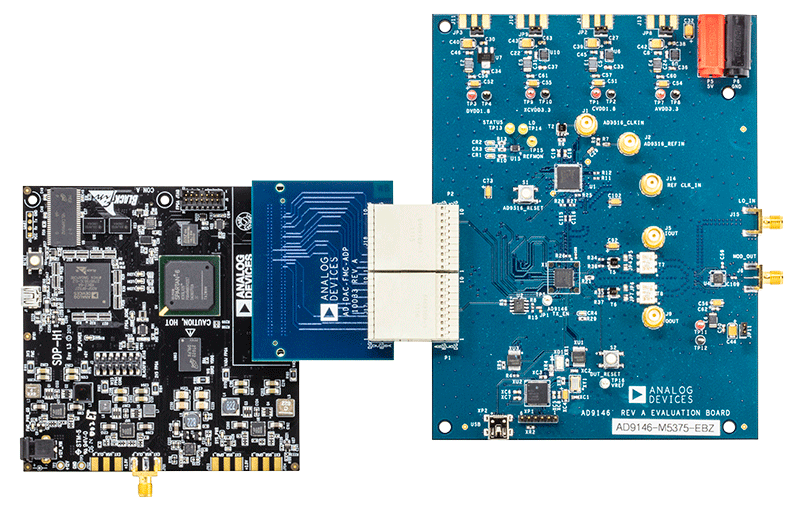

SDP-H1

高速控制器板

zoom

SDP-H1

高速控制器板

高速控制器板

特性和优点

  • Xilinx® Spartan 6
  • 1 x FMC低引脚数(LPC)连接器
  • LVDS和单端LVCMOS信号
  • DDR2
  • JTAG接头
  • Blackfin处理器ADSP-BF527
  • 1个小尺寸120引脚连接器
  • 可配置外设接口SPI、SPORT、I2C、GPIO、异步并行、PPI、计时器
  • 用于连接PC的USB 2.0接口

产品详情

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器,通过一个USB 2.0高速端口与PC相连。借助控制器板,可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连,并且支持单端LVCMOS。该器件还包含120引脚连接器,位于SDP-B上,板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路,用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成,为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述,请访问系统演示平台主页:www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。

reference details image

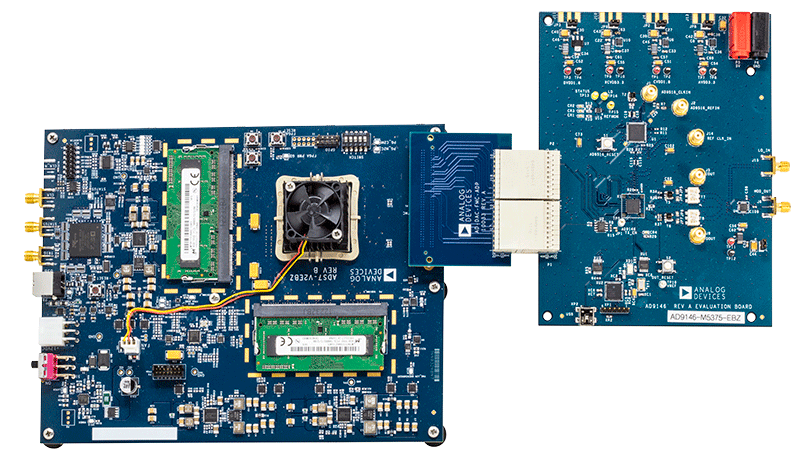

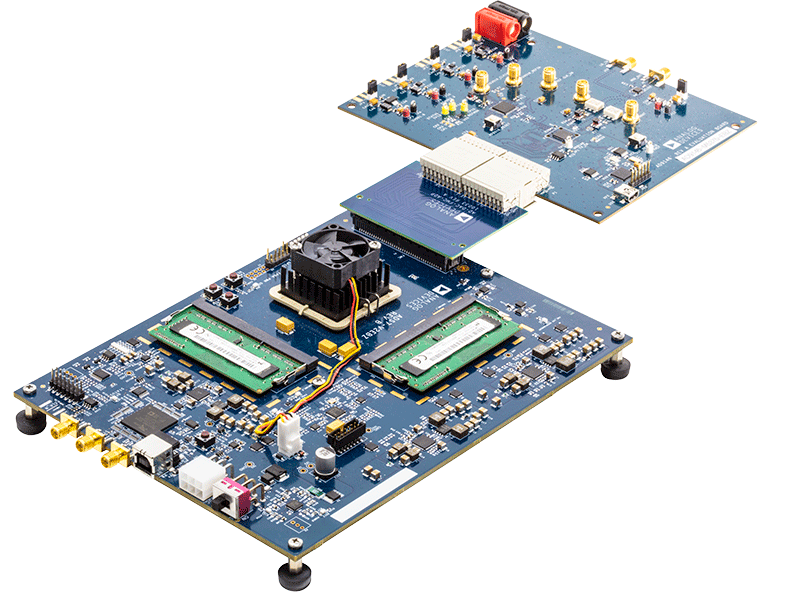

ADS7-V2EBZ

基于FPGA的数据采集套件

zoom

ADS7-V2EBZ

基于FPGA的数据采集套件

基于FPGA的数据采集套件

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例(例如,ADS7-V2用于高速ADC评估)。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台,也不支持独立运行。有关FPGA开发套件,请咨询Xilinx和其认可的代理商
工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
