AD7124-8

集成PGA和基准电压源的8通道、低噪声、低功耗24位Σ-Δ型ADC

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 7
特性
  • 3种功耗模式
  • 有效值噪声
    • 低功耗:24 nV rms (1.17 SPS),增益=128(典型值255 μA)
    • 中功率:20 nV rms (2.34 SPS),增益=128(典型值355 μA)
    • 全功率:23 nV rms (9.4 SPS),增益=128(典型值930 μA)
  • 在所有功率模式下,无噪声分辨率高达22位(增益=1)
  • 输出数据速率
    • 全功率:9.38 SPS至19,200 SPS
    • 中功率:2.34 SPS至4800 SPS
    • 低功耗:1.17 SPS至2400 SPS
  • 轨到轨模拟输入(增益大于1)
  • 50 Hz/60 Hz同时抑制(25 SPS,单周期建立)
  • 诊断功能(有助于安全完整性等级(SIL)认证)
  • 交叉点多路模拟输入
    • 8个差分/15个伪差分输入
  • 可编程增益(1至128)
  • 带隙基准电压源,漂移最大值为10 ppm/°C (70 μA)
  • 可编程匹配激励电流
  • 内部时钟振荡器
  • 片内偏置电压发生器
  • 低端功率开关
  • 通用输出
  • 多个滤波器选项
  • 内部温度传感器
  • 自校准和系统校准
  • 传感器开路检测
  • 自动通道时序控制器
  • 各通道独立配置
  • 电源:2.7 V至3.6 V和±1.8 V
  • 独立接口电源
  • 关断电流:5 μA(最大值)
  • 温度范围:−40°C至+125°C
  • 32引脚LFCSP封装
  • 3线或4线串行接口
    • SPI、QSPI、MICROWIRE和DSP兼容
    • SCLK引脚内的施密特触发
  • ESD:4 kV
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

AD7124-8是一款适合高精度测量应用的低功耗、低噪声、全集成式模拟前端。AD7124-8 W级通过汽车应用AEC-Q100认证。该器件内置一个低噪声24位Σ-Δ型模数转换器(ADC),可配置来提供8个差分输入或15个单端或伪差分输入。片内低噪声级确保ADC中可直接输入小信号。

AD7124-8的主要优势之一是用户可灵活使用三种集成功率模式。当前的功耗、输出数据速率范围和有效值噪声均可通过所选功率模式进行定制。该器件还提供多个滤波器选项,确保为用户带来最大的灵活性。

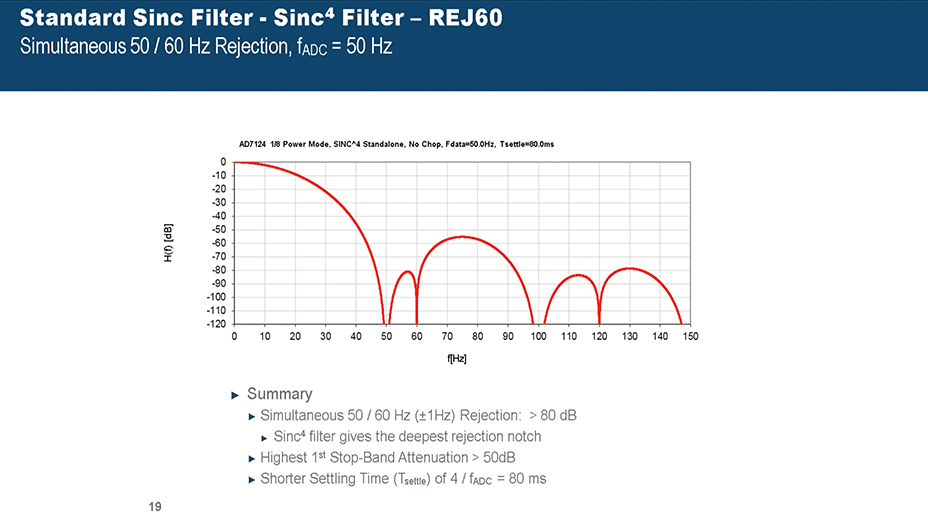

当输出数据速率为25 SPS(单周期建立)时,AD7124-8可实现50 Hz和60 Hz同时抑制,且在较低输出数据速率下,可实现超过80 dB的抑制性能。

AD7124-8提供最高的信号链集成度。该器件内置一个精密低噪声、低漂移内部带隙基准电压源,并接受外部差分基准电压,后者可进行内部缓冲。其他主要集成特性包括可编程低漂移激励电流源、开路测试电流控制和偏置电压发生器,后者可将某一通道的共模电压设置为AVDD/2。低端功率开关支持用户在两次转换之间关断桥式传感器,确保系统功耗绝对最低。该器件还允许用户采用内部时钟或外部时钟工作。

内置通道序列器可以同时使能多个通道,AD7124-8按顺序在各使能通道上执行转换,简化了与器件的通信。多达16个通道可随时使能,这些通道具有模拟输入或诊断功能(比如电源检查或基准电压源检查)。这一独特的特性允许诊断和转换交替进行。AD7124-8还支持各通道配置。该器件支持8种配置或设置。每种配置包括增益、滤波器类型、输出数据速率、缓冲和基准电压源。用户可在各通道上分配任何设置。

AD7124-8还集成了丰富的诊断功能,作为全面特性组合的一部分。这些诊断功能包括循环冗余校验(CRC)、信号链检查和串行接口检查,从而提供更强大的解决方案。这些诊断功能可减少执行诊断功能所需的外部元件,从而减少对电路板空间的需求,缩短设计时间并节省成本。根据IEC 61508,典型应用的失效模式影响和诊断分析(FMEDA)表明安全失效比率(SFF)大于90%。

该器件采用2.7 V至3.6 V单模拟电源或1.8 V双电源工作。数字电源范围为1.65 V至3.6 V。器件的额定温度范围为−40°C至+125°C。AD7124-8采用32引脚LFCSP封装。

应用

  • 温度测量
  • 压力测量
  • 工业过程控制
  • 仪器仪表
  • 智能发射器
产品模型 7

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD7124-8BBCPZ
  • HTML
  • HTML
AD7124-8BBCPZ-RL
  • HTML
  • HTML
AD7124-8BBCPZ-RL7
  • HTML
  • HTML
AD7124-8BCPZ
  • HTML
  • HTML
AD7124-8BCPZ-RL
  • HTML
  • HTML
AD7124-8BCPZ-RL7
  • HTML
  • HTML
AD7124-8WBBCPZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 22, 2023

- 21_0248

AD7124-8/-4 B Grade Redesign - Metal Edit

AD7124-8BBCPZ

量产

AD7124-8BBCPZ-RL

量产

AD7124-8BBCPZ-RL7

量产

7月 11, 2022

- 22_0096

AD7124-4/AD7124-8 standard grade Redesign - Metal Edit. Applies to LFCSP packages only

AD7124-8BCPZ

量产

AD7124-8BCPZ-RL

量产

AD7124-8BCPZ-RL7

量产

6月 23, 2016

- 16_0118

AD7124-4 and AD7124-8 Metal Edit and Specification Changes

AD7124-8BCPZ

量产

AD7124-8BCPZ-RL

量产

AD7124-8BCPZ-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 22, 2023

- 21_0248

arrow down

AD7124-8/-4 B Grade Redesign - Metal Edit

AD7124-8BBCPZ

量产

AD7124-8BBCPZ-RL

量产

AD7124-8BBCPZ-RL7

量产

7月 11, 2022

- 22_0096

arrow down

AD7124-4/AD7124-8 standard grade Redesign - Metal Edit. Applies to LFCSP packages only

AD7124-8BCPZ

量产

AD7124-8BCPZ-RL

量产

AD7124-8BCPZ-RL7

量产

6月 23, 2016

- 16_0118

arrow down

AD7124-4 and AD7124-8 Metal Edit and Specification Changes

AD7124-8BCPZ

量产

AD7124-8BCPZ-RL

量产

AD7124-8BCPZ-RL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

EVAL-AD7124-8

AD7124-8 评估板

zoom

EVAL-AD7124-8

AD7124-8 评估板

AD7124-8 评估板

特性和优点

  • AD7124-8的全功能评估板
  • PC控制结合系统演示平台(EVAL-SDP-CB1Z)
  • PC软件用于控制和数据分析(时域)
  • 独立工作能力

产品详情

EVAL-AD7124-8SDZ评估套件采用AD7124-8 24位、低功耗、低噪声模数转换器(ADC)。 一个7 V至9 V外部电源调节到3.3 V,以便为AD7124-8供电并支持所有必要的元件。 EVAL-AD7124-8SDZ板通过与EVAL-SDP-CB1Z母板相连而连接到PC的USB端口。


EVAL-AD7124-8SDZ软件全面配置AD7124-8器件寄存器功能,并提供波形图、直方图形式的直流时域分析和相关的噪声分析,以便评估ADC性能。


EVAL-AD7124-8SDZ评估板旨在帮助用户评估该ADC的特性。 用户PC软件可执行文件通过系统演示平台板(EVAL-SDP-CB1Z)利用USB控制AD7124-8。


reference details image

EVAL-AD7124-8-PMDZ

集成PGA和参考PMOD板的8通道、低噪声、低功耗、24位Σ-Δ ADC

zoom

EVAL-AD7124-8-PMDZ

集成PGA和参考PMOD板的8通道、低噪声、低功耗、24位Σ-Δ ADC

集成PGA和参考PMOD板的8通道、低噪声、低功耗、24位Σ-Δ ADC

特性和优点

  • 24 位 Σ-Δ ADC
  • 低噪音、低功耗
  • 可连接到 FPGA 和 MCU 平台

产品详情

PMOD兼容评估/原型板是一个小尺寸、低成本、低噪声、24位Σ-Δ ADC板。进行原型制作时,该开发板可与ADICUP3029或任何其他PMOD兼容开发平台结合使用。直接的电气和物理连接,将使您能够快速开始使用硬件和软件,以帮助开发解决方案。

第三方MCU或FPGA开发板上还提供SPI PMOD外设连接器,其中EVAL-AD7124-8-PMDZ可直接连接到这些系统中,并使用下方的参考代码开发您自己的代码。

工具和仿真

工具及仿真模型 4

参考电路

参考电路 8

Figure 1. CN0554 Simplified Block Diagram

±10 V 模拟输入和±15 V 模拟输出,适用于树莓派平台

zoomopens a dialog

CN0554

±10 V 模拟输入和±15 V 模拟输出,适用于树莓派平台

CN0554

参考设计

tooltip Info:参考设计
±10 V 模拟输入和±15 V 模拟输出,适用于树莓派平台

特性和优点

  • 8个伪差分输入或16个单端输入
  • 高达±13 V的可选输入电压范围
  • 16个单端输出
  • 高达±15 V输出
  • 所有电源轨由树莓派供电
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

3.71 M

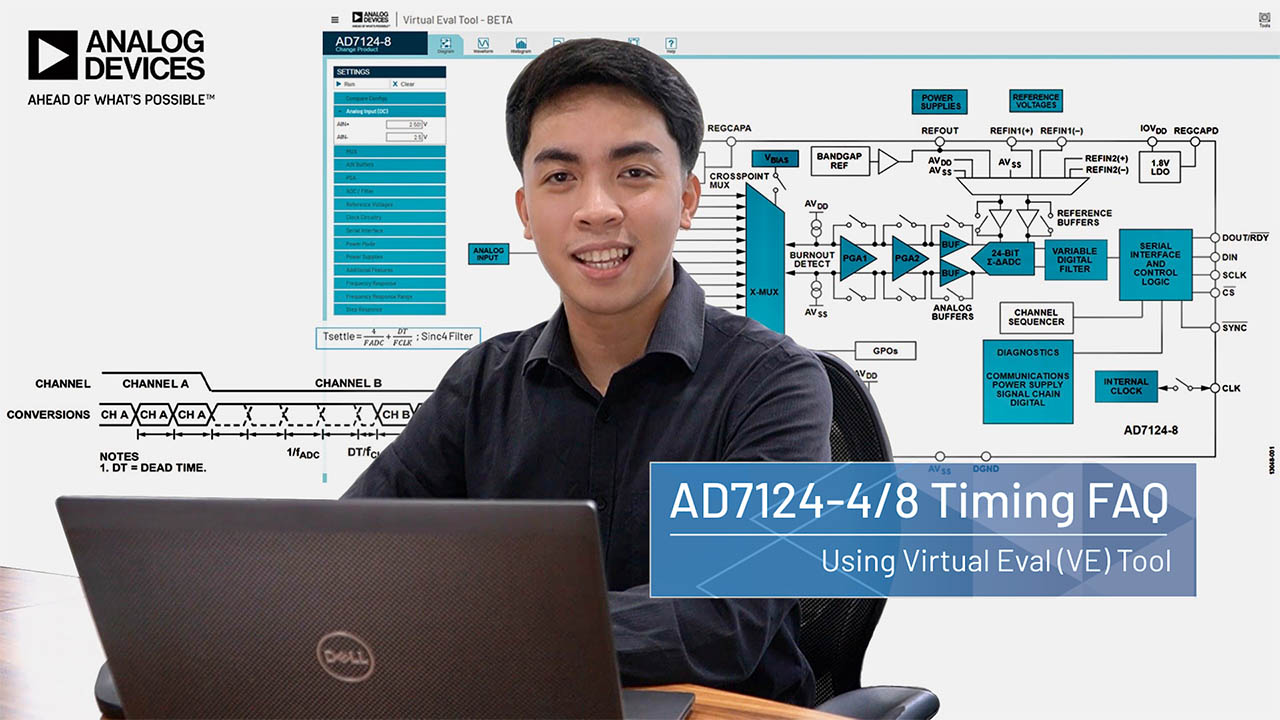

视频

Thumbnail Image

2月 17, 2023

01:00

CN0554: 10V Analog Input and 15V Analog Output for Raspberry Pi

Thermistor Measurement Block Diagram

采用低功耗、精密、24位Σ-Δ型ADC的全集成式0.1°C热敏电阻测量系统

zoomopens a dialog

cn0545

采用低功耗、精密、24位Σ-Δ型ADC的全集成式0.1°C热敏电阻测量系统

cn0545

参考设计

tooltip Info:参考设计
采用低功耗、精密、24位Σ-Δ型ADC的全集成式0.1°C热敏电阻测量系统

特性和优点

  • 精度为0.1度的热敏电阻测量系统
  • 高度集成的解决方案
  • 多达4个热敏电阻(AD7124-4)或8个热敏电阻(AD7124-8)
查看参考设计详情 external link
PLC/DCS Channel-to-Channel Isolated Temperature Input

适合PLC/DCS应用的通道间隔离温度输入(热电偶/RTD)

2-Wire, 3-Wire, or 4-Wire RTD Measurement Configuration

采用低功耗、精密、24位Σ-Δ型ADC的全集成式3线RTD测量系统

AD7124-4/AD7124-8 Thermocouple Measurement Configuration

采用低功耗、精密、24位Σ-Δ型ADC的全集成式热电偶测量系统

zoomopens a dialog

CN0384

采用低功耗、精密、24位Σ-Δ型ADC的全集成式热电偶测量系统

CN0384

参考设计

tooltip Info:参考设计
采用低功耗、精密、24位Σ-Δ型ADC的全集成式热电偶测量系统

特性和优点

  • 高度集成的热电偶测量系统
  • 24位分辨率
  • 精度: <1°C
  • 低功耗
  • 精度: <1°C(整个温度范围)

查看参考设计详情 external link

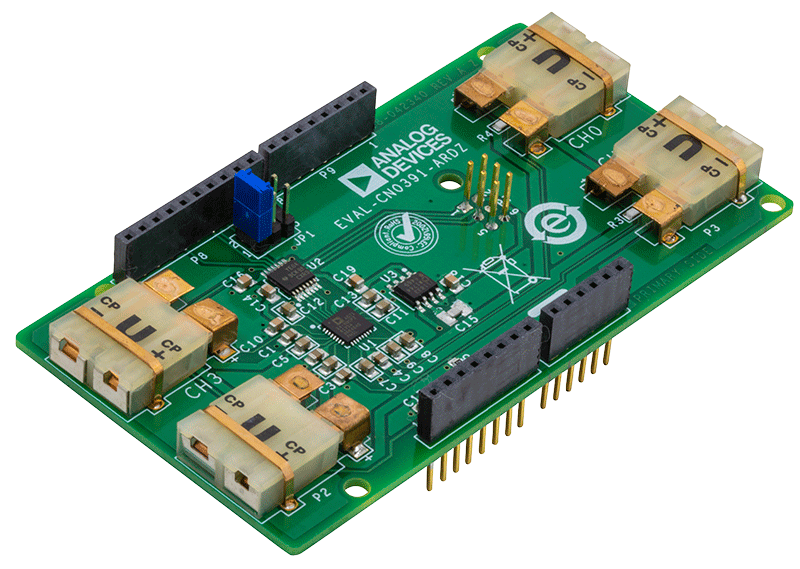

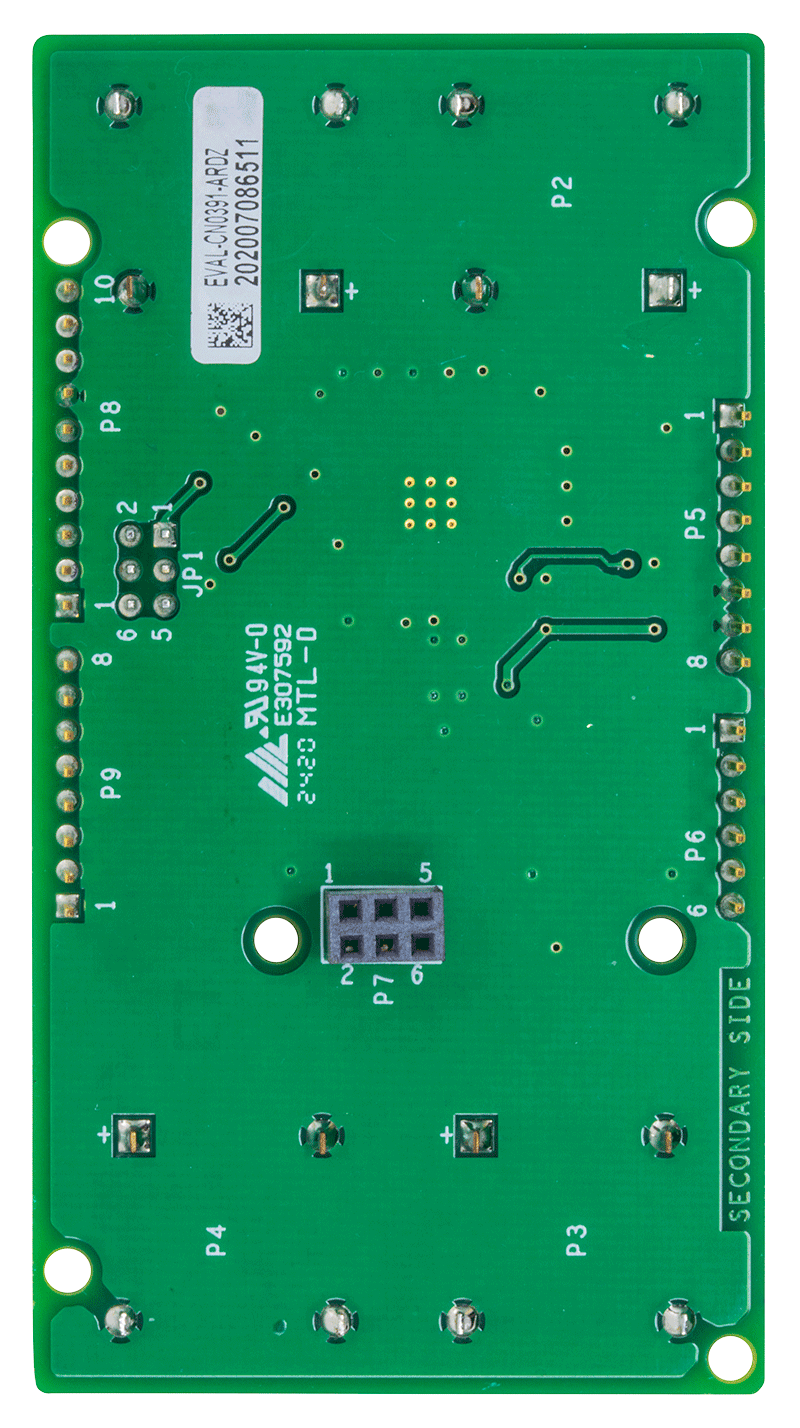

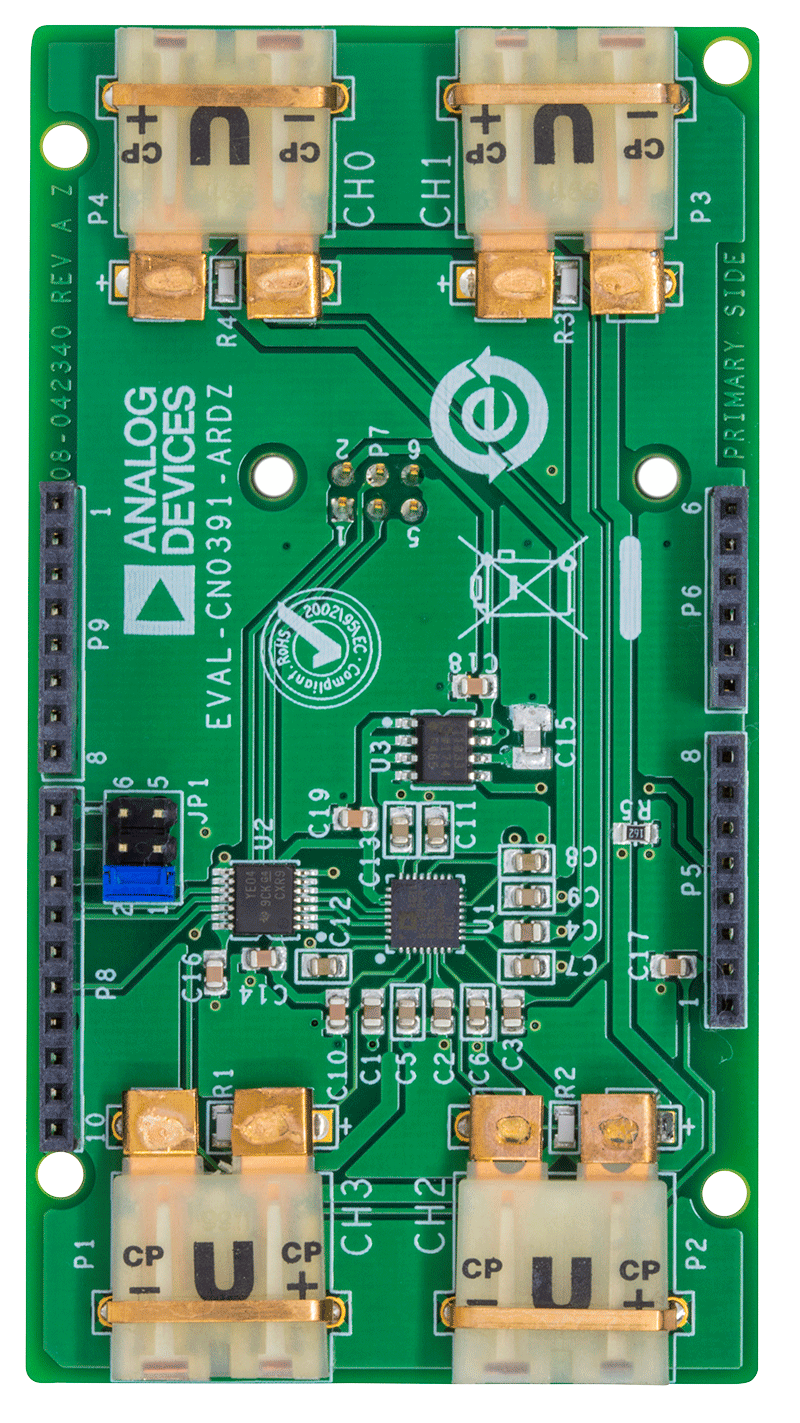

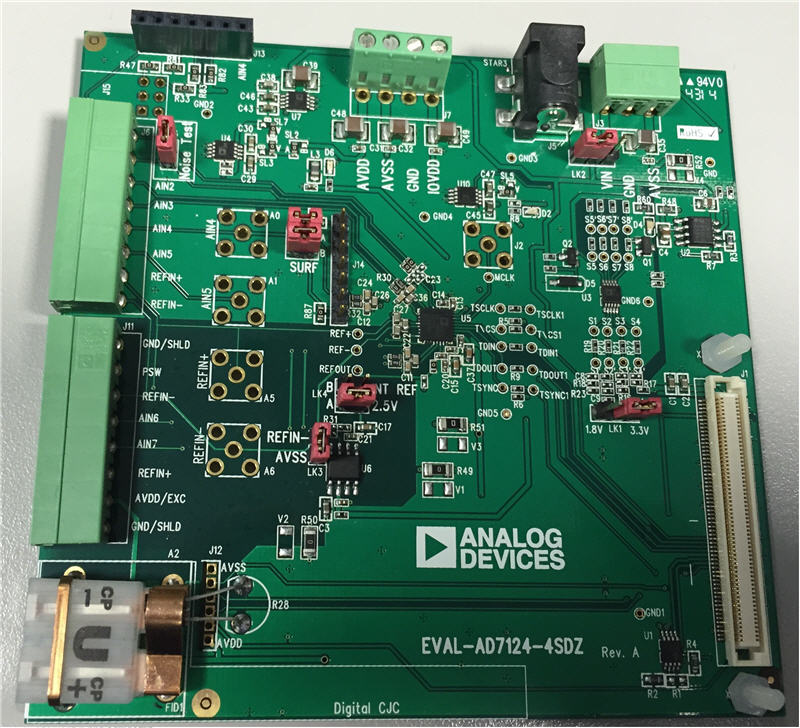

Thermocouple Measurement System

带 Arduino 兼容数字接口的灵活、低功耗、 4 通道热电偶系统

Simplified Circuit Block Diagram

带温度补偿功能的土壤湿度和pH值测量系统

EVAL-CN0411-ARDZ Evaluation Board

用于水质监控的TDS测量系统
