該將放置感測電阻放置何處?
電流感測電阻的位置連同切換開關穩壓器架構決定了需感測的電流。感測的電流包括峰值電感電流、谷值電感電流（連續導通模式下電感電流的最小值）和平均輸出電流。感測電阻的位置會影響功率損耗、雜訊計算以及感測電阻監控電路看到的共模電壓。
放置在降壓調節器高側
對於降壓調節器而言，電流感測電阻有多個位置可以放置。當放置在頂部MOSFET的高側時（如圖1所示），它會在頂部MOSFET導通時感測峰值電感電流，從而可用於峰值電流模式控制電源。但是，當頂部MOSFET關斷且底部MOSFET導通時，它不測量電感電流。

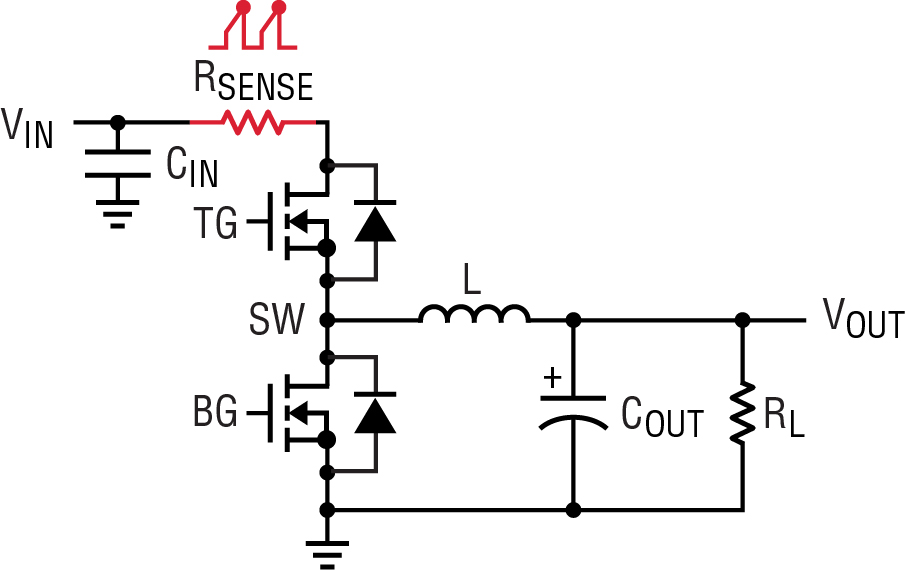

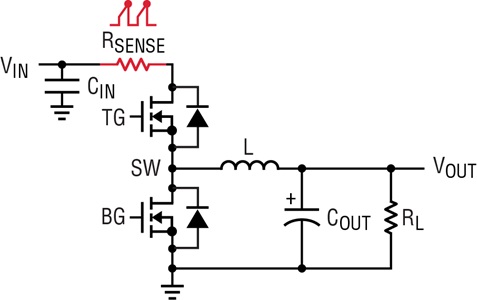

圖1.帶高端RSENSE的降壓轉換器
在這種配置中，電流感測可能有很高的雜訊，原因是頂部MOSFET的導通邊緣具有很強的切換開關電壓振盪。為使這種影響較小，需要一個較長的電流比較器消隱時間（比較器忽略輸入的時間）。而這會限制最小切換開關導通時間，並且可能限制最小工作週期（工作週期 = VOUT/VIN）和最大轉換器降壓比。注意在高側配置中，電流訊號可能位於非常大的共模電壓(VIN)之上。
放置在降壓調節器低端

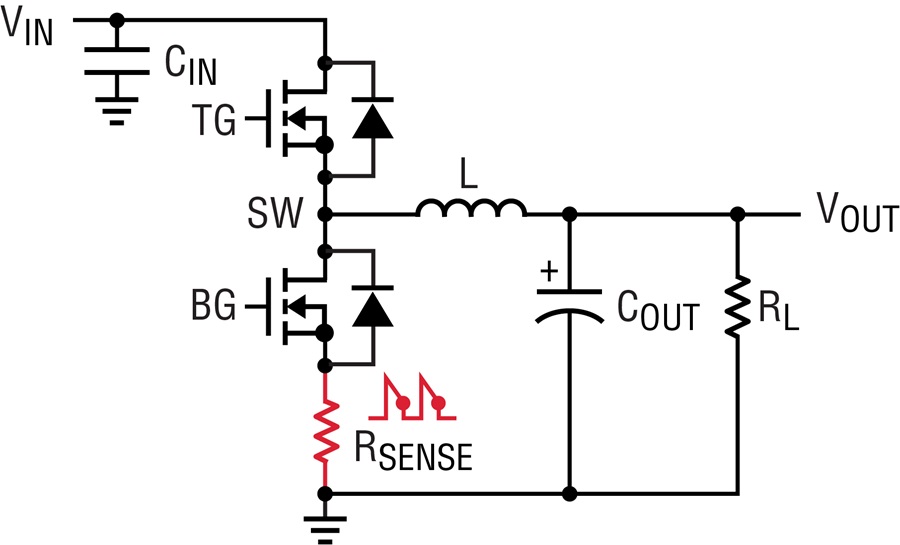

圖2中，感測電阻位於底部MOSFET下方。在這種配置中，它感測谷值模式電流。為了進一步降低功率損耗並節省元件成本，底部FET RDS（ON）可用來感測電流，而不必使用外部電流感測電阻RSENSE。
圖2.帶低側RSENSE的降壓轉換器
這種配置通常用於谷值模式控制的電源。它對雜訊可能也很敏感，但在這種情況下，它在工作週期較大時相當敏感。谷值模式控制的降壓轉換器支援高降壓比，但由於其切換開關導通時間是固定/受控的，故最大工作週期有限。
降壓調節器與電感串聯
圖3中，電流感測電阻RSENSE與電感串聯，因此可以感測連續電感電流，此電流可用於監測平均電流以及峰值或谷值電流。所以，此配置支援峰值、谷值或平均電流模式控制。

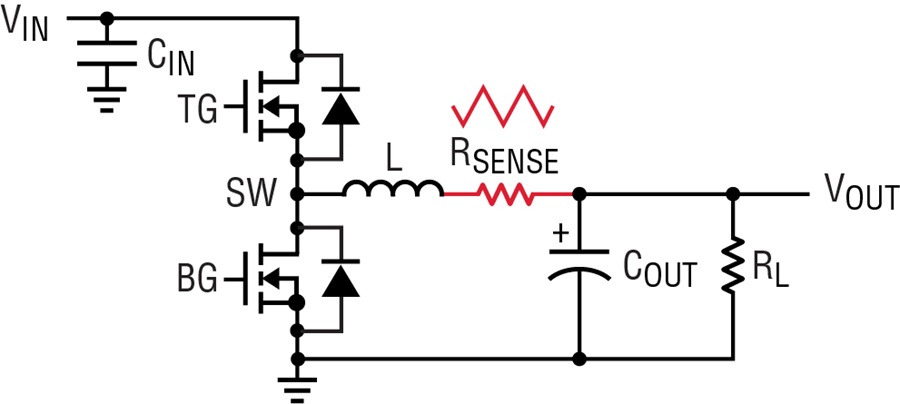

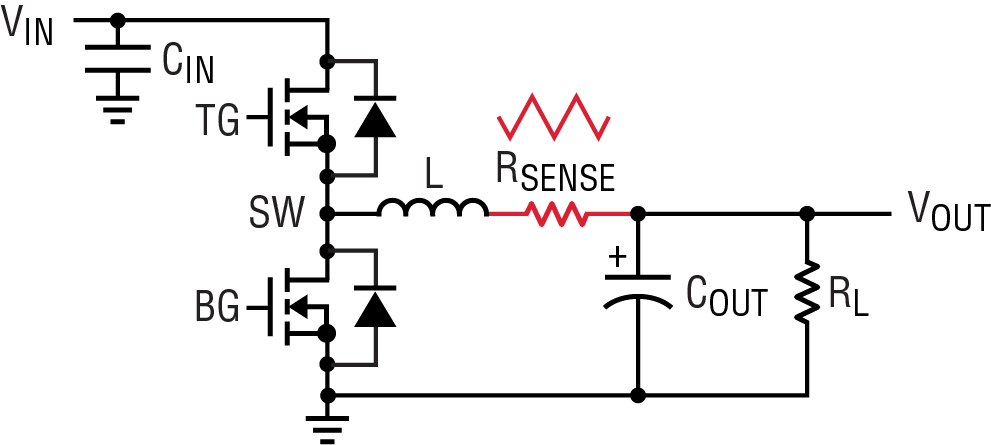

圖3.RSENSE與電感串聯
這種感測方法可提供優質的訊號雜訊比性能。外部RSENSE通常可提供非常準確的電流感測訊號，以實現精準的限流和均流。但是，RSENSE也會引起額外的功率損耗和元件成本。為了減少功率損耗和成本，可以利用電感線圈直流電阻(DCR)感測電流，而不使用外部RSENSE。
放置在升壓和反相調節器的高側

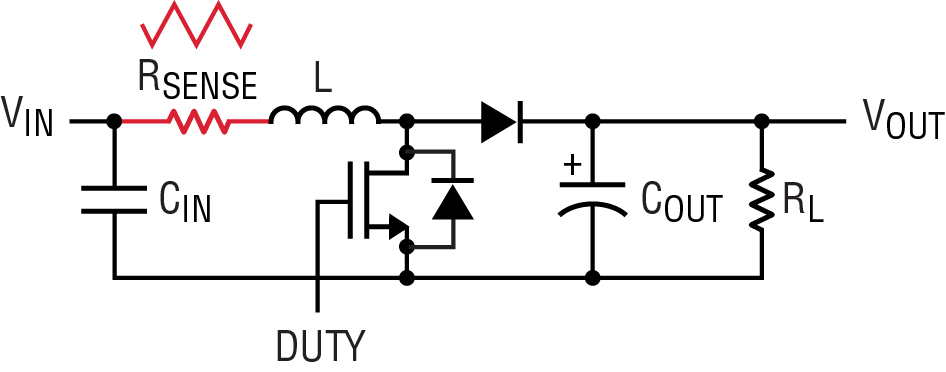

對於升壓調節器，感測電阻可以與電感串聯，以提供高側感測（圖4）。
圖4.帶高側RSENSE的升壓轉換器
升壓轉換器具有連續輸入電流，因此會產生三角波形並持續監測電流。
放置在升壓和反相調節器的低側
感測電阻也可以放在底部MOSFET的低側，如圖5所示。此處監測峰值切換開關電流（也是峰值電感電流），每半個週期產生一個電流波形。MOSFET開關切換導致電流訊號具有很強的切換開關雜訊。

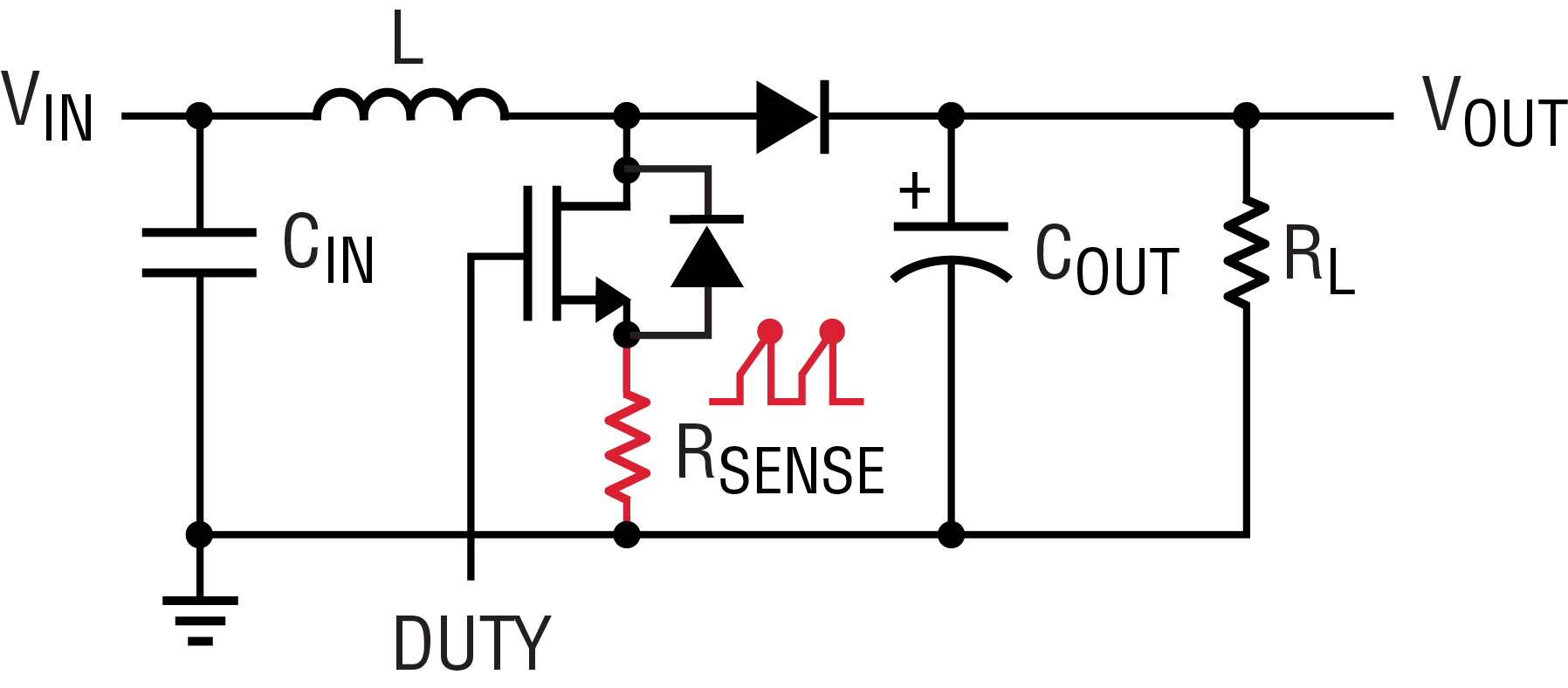

圖5.帶低端RSENSE的升壓轉換器
SENSE電阻放置在升降壓轉換器低側或與電感串聯
圖6顯示了一個4開關升降壓轉換器，其感測電阻位於低端。當輸入電壓遠高於輸出電壓時，轉換器工作在降壓模式；當輸入電壓遠低於輸出電壓時，轉換器操作在升壓模式。在此電路中，感測電阻位於4-switch H橋配置的底部。元件的模式（降壓模式或升壓模式）決定了監測的電流。

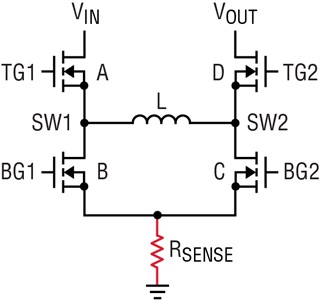

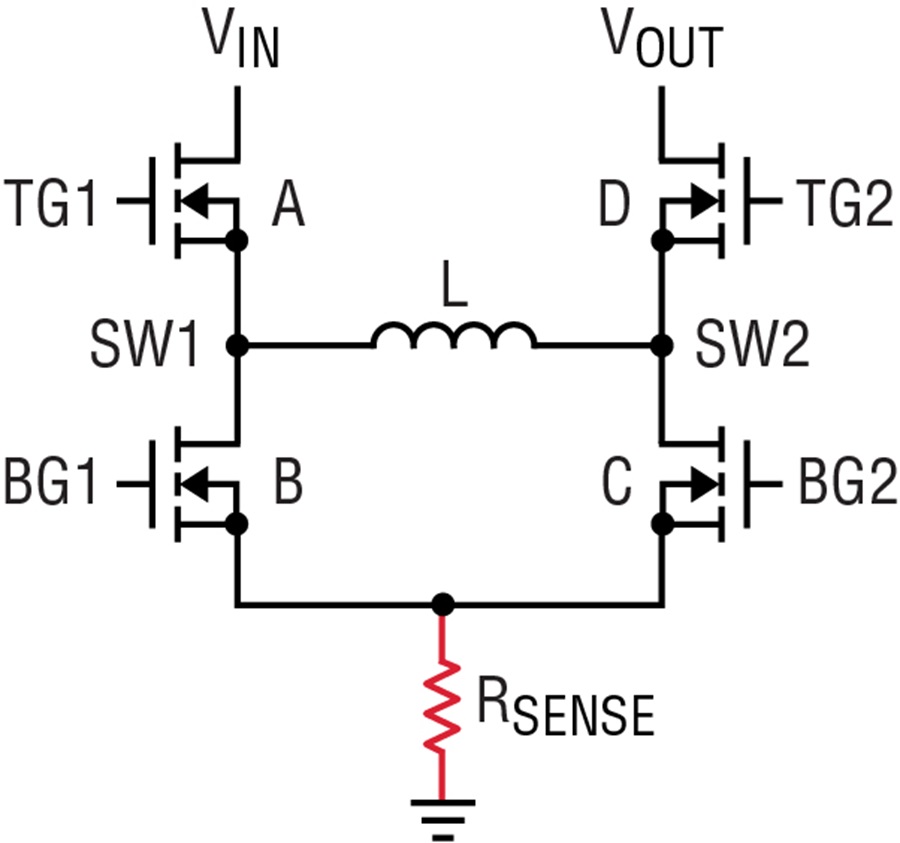

圖6.RSENSE位於低側的升降壓轉換器
在降壓模式下（開關D持續導通，切換開關C持續關斷），感測電阻監測底部切換開關B電流，電源用作穀值電流模式降壓轉換器。
在升壓模式下（切換開關A持續導通，切換開關B持續關斷），感測電阻與底部MOSFET (C)串聯，並在電感電流上升時測量峰值電流。在這種模式下，由於不監測谷值電感電流，因此當電源處於輕負載狀態時，很難感測負電感電流。負電感電流意味著電能從輸出端傳回輸入端，但由於這種傳輸會有損耗，故效率會受損。對於電池供電系統等應用，輕負載效率很重要，這種電流感測方法不合需要。
圖7電路解決了這個問題，其將感測電阻與電感串聯，從而在降壓和升壓模式下均能連續測量電感電流訊號。由於電流感測RSENSE連接到具有高切換開關雜訊的SW1節點，因此需要精心設計控制器IC，使內部電流比較器有足夠長的消隱時間。

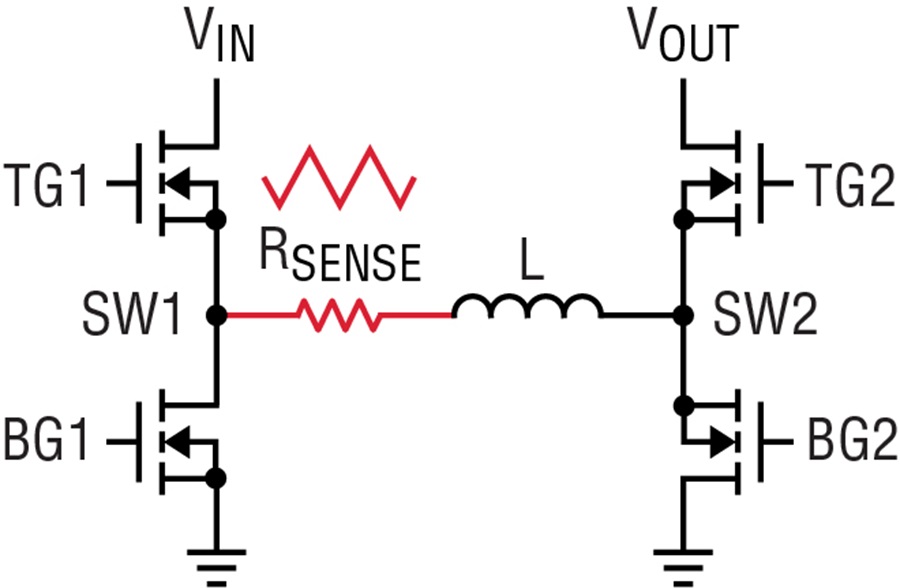

圖7.LT8390升降壓轉換器，RSENSE與電感串聯
輸入端也可以添加額外的感測電阻，以實現輸入限流；或者添加在輸出端（如下圖所示），用於電池充電或驅動LED等恒定輸出電流應用。這種情況下需要平均輸入或輸出電流訊號，因此可在電流感測路徑中增加一個強RC濾波器，以減少電流感測雜訊。
上述大多數例子假定電流感測元件為感測電阻。但這不是強制要求，而且實際上往往並非如此。其他感測技術包括使用MOSFET上的壓降或電感的直流電阻(DCR)。這些電流感測方法將在第三部分"電流感測方法"中介紹。
