Blackfin® BF609嵌入式视觉入门套件
视频分析/嵌入式视觉是可以广泛用于跨市场多类应用中的新兴技术领域。安富利（Avnet）推出的Analog Devices Blackfin® BF609 嵌入式视觉系统入门套件，其电路板上集成了嵌入式视觉应用原型设计所需的各种功能块，包括Analog Devices BF609双核处理器、用于视频输入的带有可换镜头的高清晰度CMOS色彩传感器、HDMI/DVI输出端口、10/100以太网和LED目标指示。该套 件还包括使用USB的板上仿真器，为该套件实现了易用、便携、非侵入式的调试解决方案。两个为期6个月的评估版Blackfin开发工具—— CrossCore® Embedded Studio中，包括了该工具的简易操作演示以及如何利用Blackfin® BF609 嵌入式视觉入门套件来加速应用开发的指南。此外，该套件还包括驱动器、示例软件以及一个独特的机器视觉骰子计数软件参考设计。这种低成本的开发套件从根本 上消除了评估的成本壁垒，让客户很容易在分析算法的设计和运行方面获得良好的体验。双核Blackfin BF609处理器，针对嵌入式视觉应用进行优化，提供名为管线视觉处理器(Pipelined Vision Processor, PVP) 的高性能视觉分析加速器。
此套件主要针对的市场包括：
• 工业视觉应用、军用视觉应用、机器人视觉应用、医用视觉应用
• 安全监控、摄像头分析
• 交通/车辆监控/追踪
• 楼宇自动化
• 条码扫描、数字签名、手势识别
• 热成像照相机
*此参考设计由AVNET提供，如您有任何疑问，请发送电子邮件至Taddy.tan@avnet.com，或联系ADI亚洲技术支持中心。
完整资料包含以下内容：
1. 用户手册、硬件手册及相关资料
2. 嵌入式视觉参考设计
3. 原理图以及PCB文件

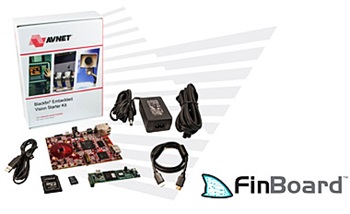

完整套件介绍
• FinBoard电路板
• Analog Devices ICE-100B JTAG 调试器
• 2 GB mSD 卡
• 5V 电源适配器
• HDMI 线缆
• Micro USB 线缆
• 三脚架
• 5 颗白色骰子
• 12-month CrossCore™ Embedded Studio license (两个 6-month licenses)
• Quick Start card
• 可下载文件以及参考设计
>> 前往Finboard网站获取更多信息

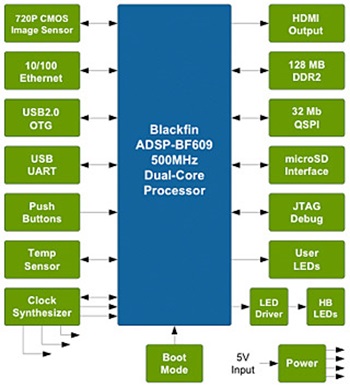

系统框图介绍
• Blackfin BF609 处理器
双核 Blackfin 速度高达 500 MHz/1000 MMACs per core
硬件支持的管线视觉处理器 (PVP)
• 存储器
128 MB DDR2 存储器，32 Mb Quad SPI Flash
microSD card 插槽
• 连接性
10/100 以太，USB 2.0 OTG，USB UART
• 视频 I/O
720p CMOS 色彩传感器，HBLEDs 用于调节图像照度
HDMI 输入端口
• 多种用户接口
用户按钮开关 (2)，用户LEDs (4)，I2C 温度传感器
• 时钟
可编程时钟合成器
可以为Ethernet, Camera, DSP, HDMI, 和USB配置时钟
• 调试/编程
ICE-100B JTAG 调试器接口
Boot mode DIP 开关
• 外形尺寸
长: 4 英寸，宽: 3 英寸
• 认证
CE and RoHS certified
• 电源
5V DC 输入
