概览

优势和特点

  • 2.5V至5V单电源供电
  • USB音频流传输（EV系统）
  • I2S、左对齐或TDM输入
  • 容式电荷泵升压电路
  • 装配完成且经过测试

产品详情

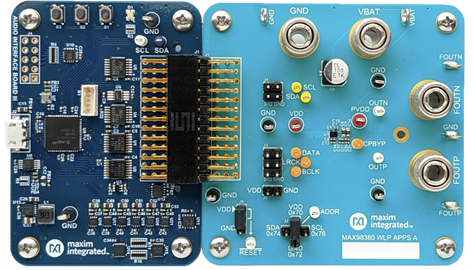

MAX98380评估系统（EV系统）是一个装配完成并经过测试的系统，用于评估MAX98380升压D类音频放大器。该评估系统由MAX98380开发板（DEV板）、ADI音频接口板III (AUDINT3)和USB电缆组成。

建议将DEV板与AUDINT3板作为一个评估系统一起进行评估。MAX98380支持标准I2S、左对齐和TDM数字音频接口。

除了评估DEV板所需的1.8V VDD电源外，AUDINT3板还提供USB转PCM接口。使用AUDINT3板进行评估时，MAX98380 DEV板需要一个额外的2.5V至5.5V (VBAT)电源输入。DEV板和AUDINT3板详情如图1所示。



应用

  • 智能手机
  • 智能扬声器
  • 物联网设备
  • 平板电脑
