数据手册 Rev. 0
1 查看全部

概览

优势和特点

  • 易于评估MAX14912
  • 高速推挽式数字输出
  • 高边开关选项，具有安全消磁，安全关断不受限的电感负载
  • 支持USB2PMB2#或USB2GPIO#适配器和Munich GUI软件

产品详情

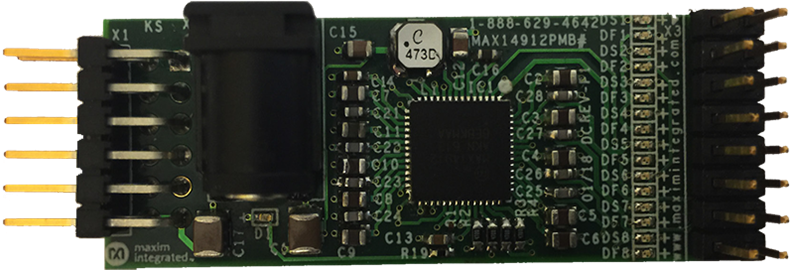

MAX14912外设模块(MAX14912PMB)用于评估MAX14912八通道数字输出驱动器所需的硬件。关于MAX14912 IC工作的详细信息，请参阅IC数据手册。

模块具有不同的使用方式。Maxim销售低成本USB2PMB1#、USB2PMB2#或USB2GPIO#适配器电路板，可使用Munich GUI软件通过USB电缆通信。电路板不包括该适配器。也可使用其他带有Pmod™兼容12引脚连接器的微控制器或FPGA。用户的另一个选择是将其系统的临时连接线连接到X1连接器引脚。

Pmod PCB的尺寸只有50mm长 x 20mm宽，宽度取决于X3连接器的尺寸。

相关产品

文档

  • 查看全部 (2)
  • 数据手册 (1)
  • 解决方案通报和手册 (1)
    • Document Type

    工具及仿真模型

    Software Development

    Munich_GUI, 2.26.0
    EXE
    Munich_GUI, 2.27.0
    EXE
