EVAL-AD7903

AD7903 评估板

顶部

概览

EVAL-AD7903SDZ评估板设计用于演示低功耗产品AD7903的性能，以利于了解各种系统应用的接口。AD7903是一款双通道，差分16位，1MSPSPulSAR® ADC。AD7903数据手册中提供了AD7903的完整说明，在使用该评估板时应参考。

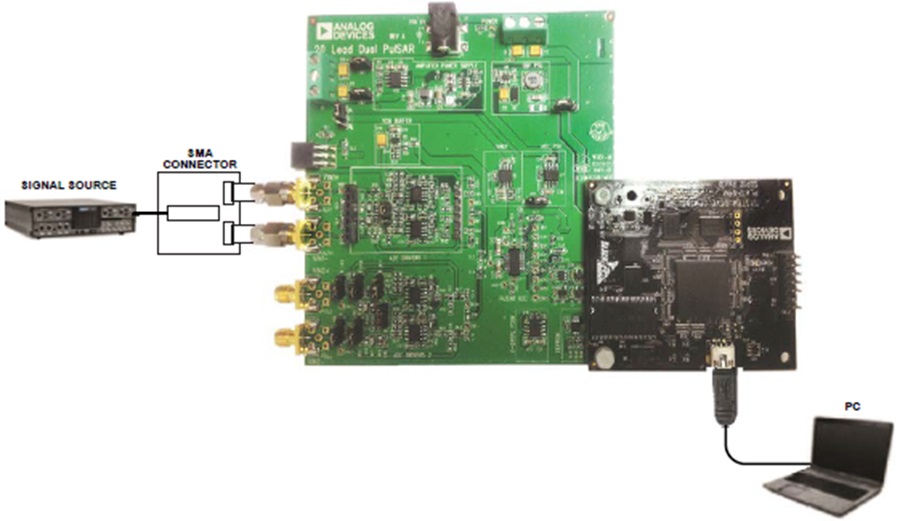

该评估板非常适合与ADI公司的系统演示平台（SDP）板 EVAL-SDP-CB1Z一起使用。评估板通过一个120引脚连接器与SDP板接口。采用SMA连接器的J6，J7，J10，J15来连接低噪声模拟信号源。

用户PC软件可执行文件通过USB连接的SDP板EVAL-SDP-CB1Z来控制评估板。

板上器件包含：

ADR435：高精度，缓冲带隙5.0V基准电压

AD8031：基准电压缓冲器

ADA4841-1：带运算放大器的信号调理电路

ADP7104 和 ADP2301：获得板上所需电压电平的稳压器

用户手册

技术文章

所示报价为单片价格

以上评估板报价仅供人民币结算及大陆购买使用， ADI均提供正规发票，如需美金结算及其他地区购买请直接跳转至英文页面进行购买。
