製品概要

機能と利点

  • 単電源動作:2.7~12V
  • 広い入力電圧範囲
  • レールtoレール出力振幅
  • 低供給電流:300μA / アンプ
  • 広帯域幅:3MHz
  • スルーレート:0.5V/μs
  • 低オフセット電圧:700μV
  • 位相反転なし

製品概要

OP191 / OP291 / OP491はそれぞれシングル、デュアルおよびクワッドで3MHz帯域幅の単電源マイクロパワー・アンプで、レールtoレール入出力を特長としています。+3Vの単電源から±5Vの両電源までの動作を保証しています。

製品の詳細は製品ビデオ: シングル / デュアル / クワッド OPアンプをご覧ください。

OP191ファミリーは、アナログ・デバイセズのCBCMOSプロセスで製造されており、独自の入力段を備えているため、いずれの電源が10Vを超えても安全で、位相の反転やラッチアップ現象がまったく生じません。出力電圧のスイングは電源の数mV以内で、電源の全範囲にわたってシンク電流とソース電流を持続できます。

アプリケーションとしては、携帯型の通信装置、電源の制御と保護、および幅広い出力範囲を持つトランスデューサ用のインターフェースなどがあります。またレールtoレールの入力特性を持つアンプが必要なセンサーには、ホール効果、ピエゾ電磁効果、および抵抗性のトランスデューサなどがあります。

入力と出力の両方にレールtoレールのスイング特性を備えることにより、単電源システムでマルチステージのフィルタを構築し、また高いS/N比を維持できます。

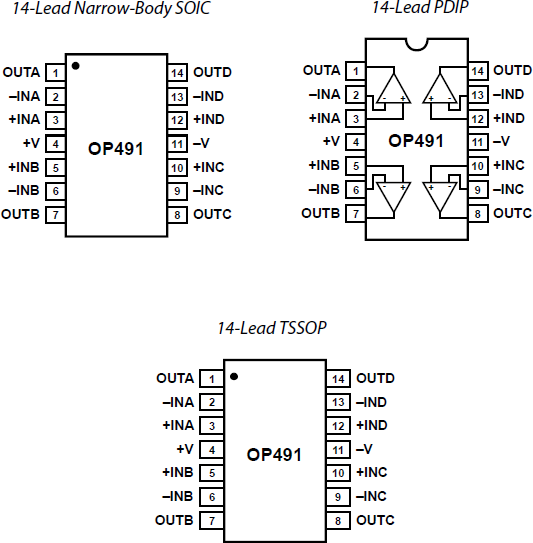

OP191 / OP291 / OP491は、拡張工業用温度範囲(-40~+125℃)で仕様規定しています。OP191シングル・アンプとOP291デュアル・アンプは、8ピンのプラスチックDIPとSO表面実装パッケージで提供しています。クワッド・タイプのOP491には、14ピンのDIPと14ピンの狭体SOパッケージがあります。TSSOPのOP491については、工場にお問い合わせください。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

op491

設計ツール

ADIsimPEリニア/ミックスド・シグナル回路シミュレータ – パーソナル・エディション

SIMetrix/SIMPLISを装備したADIsimPEは、迅速な市場投入を、限られたリソースで求められている顧客向けにリニアおよびミックスド・シグナル回路のシミュレーション環境を提供します。標準的なSPICEに対して大幅に向上した堅牢性、速度、精度でスイッチング回路動作のシミュレーションを実行します。SIMPLIS(SIMulation Piecewise-Linear System)モードは、標準的なSPICEに対して大幅に向上した堅牢性、速度、精度でスイッチング回路動作のシミュレーションを実行します。特にスイッチング電源やPLL、A/DコンバータやD/Aコンバータなどのアプリケーションに適しています。
