製品概要

機能と利点

  • 高電圧:最大72Vまで動作
  • 多重コントローラ・システム向けに動作周波数と出力スイッチ位相が同期可能
  • 350kHzまでの固の周波数動作
  • 適応型、調整可能なブランキング
  • 同期スイッチ出力
  • ローカル1%基準電圧源
  • ヒステリシス付き低電圧ロックアウト保護
  • 入力過電圧保護
  • 電源シーケンスと保護用のスタート禁止がプログラム可能
  • トランスの1次側飽和保護
  • オプトカプラに対応
  • ソフト・スタート制御

製品概要

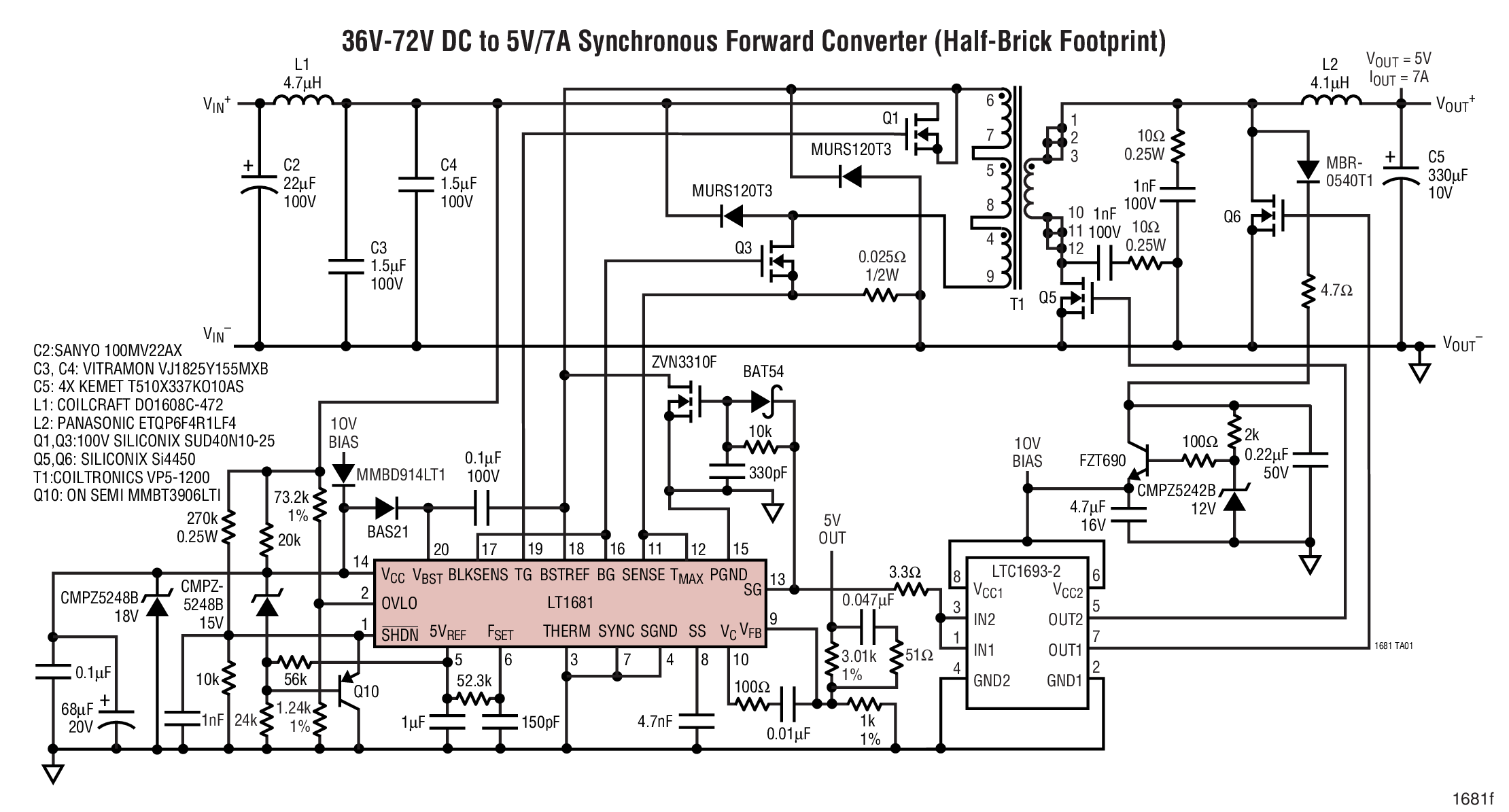

LT1681は、コントローラによって、大電力のデュアル・トランジスタ同期型フォワードDC/DCコンバータの設計が簡単にできます。固定周波数電流モード制御を採用し、絶縁型/非絶縁型双方の方式をサポートします。このICは外部のNチャネル・パワーMOSFETを駆動し、72Vまでの入力電圧で動作します。

LT1681の動作周波数はプラグラム可能で、350kHzま同期できます。多重コンバータ・システムに対応するために、同期動作の間にスイッチ位相も制御可能です。トランスの飽和を防ぐために、内部のロジックが最大50%のデューティ・サイクル動作を保証します

LT1681は、起動時または低電圧ロックアウトや過電圧/過電流が生じた後に、供給電流を制御しながら増加させるソフト・スタートを持っています。

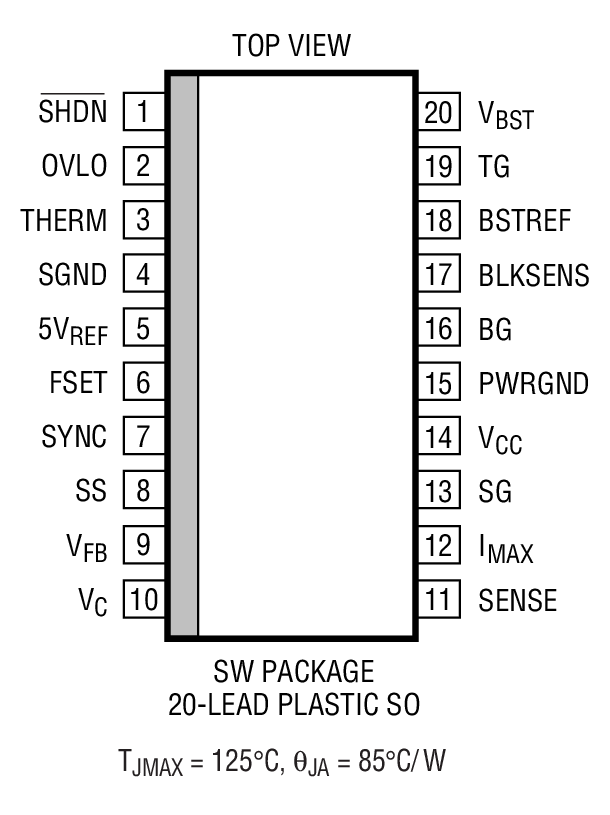

LT1681は20ピンのSWパッケージで供給されます。


アプリケーション

  • 絶縁型テレコミュニケーション・システム
  • パーソナル・コンピュータと周辺機器
  • 分散型電源降圧コンバータ
  • 鉛電池バックアップシステム
  • 車載用、または重工業用装置
