AD8417-2

新規設計に推奨

1mm × 1.9mm WLCSP、高コモンモード、双方向、ゼロ・ドリフト、電流検出アンプ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • オフセット・ドリフト：0.1μV/°C（代表値）
  • 全温度範囲にわたる最大電圧オフセット：±400μV
  • 電源動作範囲：2.7V～5.5V
  • 電磁干渉（EMI）フィルタ搭載
  • 広い入力コモンモード電圧範囲
    • −2V～+42V（連続）
  • 初期ゲイン = 60V/V
  • 広い動作温度範囲：−40°C～+125°C
  • 双方向動作
  • 1mm × 1.9mmの小型WLCSPにデュアル・チャンネル
  • 同相ノイズ除去比（CMRR）：86dB、DC～10kHz

AD8417-2は、高電圧、高分解能、デュアル・チャンネルの電流シャント・アンプです。初期ゲインは60V/Vで、ゲイン誤差は全温度範囲で最大±0.3%です。AD8417-2は、モータ制御、パワー・マネージメント、ソレノイド制御などの様々なアプリケーションで、シャント抵抗の両端の双方向電流を測定します。

AD8417-2は、−40°C～+125°Cの温度範囲にわたって画期的な性能を実現します。このデバイスはゼロ・ドリフト・コアを採用しているので、温度範囲全体、および同相電圧範囲全体で、オフセット・ドリフトの代表値が0.1μV/°Cにとどまっています。このデバイスはEMIフィルタを搭載しており、パルス幅変調（PWM）形式の入力同相電圧を使用する場合に出力精度を確保できるように特許取得済み回路を採用しています。代表的な入力オフセット電圧は±200μVです。

AD8417-2は、10ボール、1mm × 1.9mmの小型WLCSPで提供されています。このデバイスは、代表的な単一チャンネルの電流検出アンプよりも、基板面積が小さくて済み、性能を損なうことなくチャンネル密度を増加できます。

アプリケーション

  • ハイ・サイド電流検出の用途：
    • モータ・コントロール
    • ソレノイド・コントロール
    • パワー・マネージメント
  • ロー・サイド電流検出
  • 診断保護
関連デバイス
Part No. 概要
AD8205 電流検出アンプ。ゲイン = 50
AD8206 電流検出アンプ。ゲイン = 20
AD8207 高精度電流検出アンプ。ゲイン = 20
AD8210 高速電流検出アンプ。ゲイン = 20
AD8417 高精度電流検出アンプ。ゲイン = 60
AD8418A 高精度電流検出アンプ。ゲイン = 20

AD8417-2
1mm × 1.9mm WLCSP、高コモンモード、双方向、ゼロ・ドリフト、電流検出アンプ
AD8417-2 Functional Block Diagram AD8417-2 Pin Configuration AD8417-2 Chip Image
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

SPICEモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD8417

AD8417 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

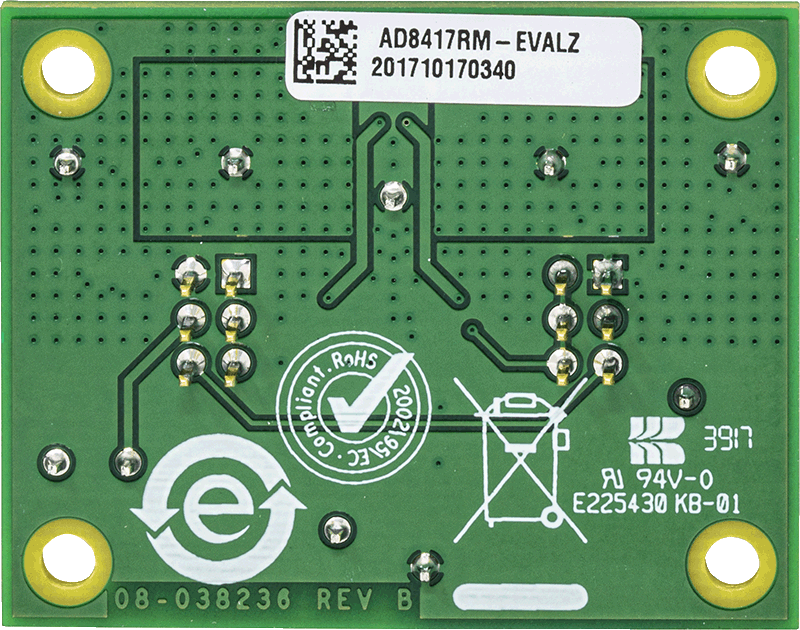

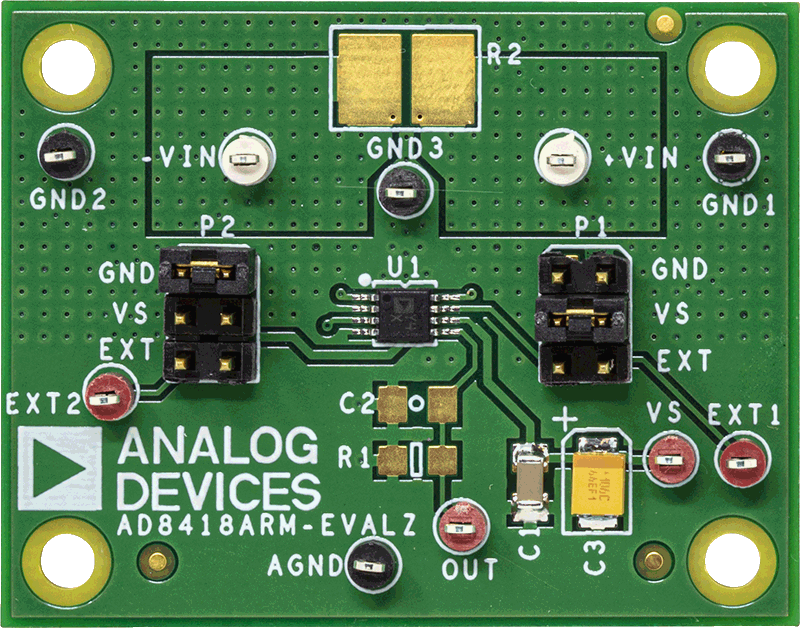

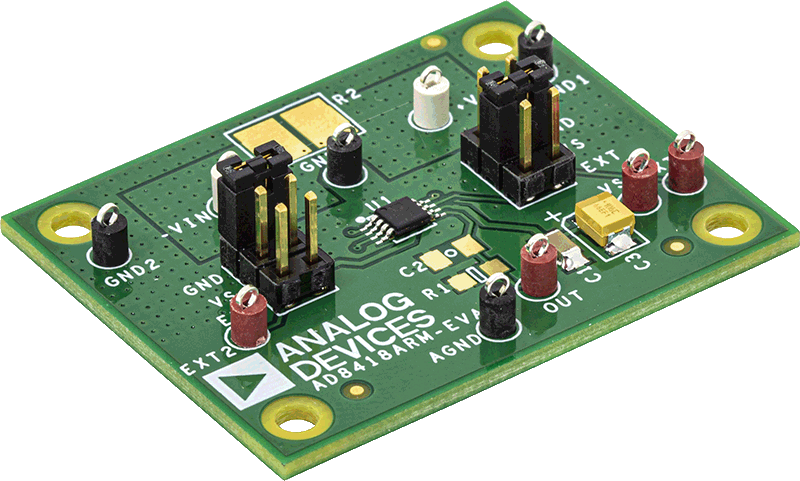

The AD8417RM-EVALZ and AD8417R-EVALZ are designed to aid in the evaluation of the AD8417 current sense amplifiers. The board is designed for easy configuration of different modes of operation.
EVAL-AD8417
AD8417 Evaluation Board
AD8417RM-EVALZANGLE-web AD8417RM-EVALZBOTTOM-web AD8417RM-EVALZTOP-web
