LTpowerCAD

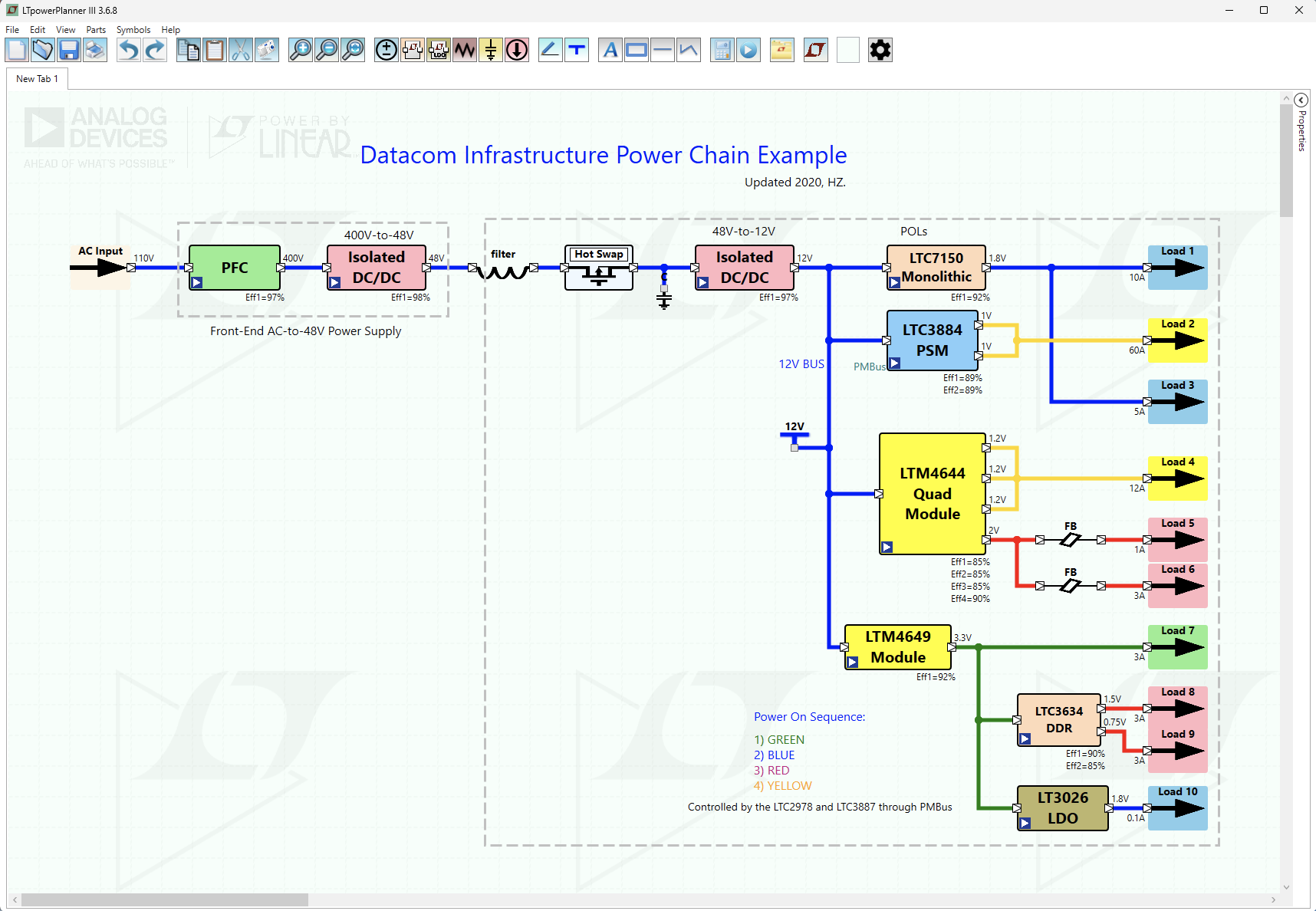

LTpowerCAD® 設計ツールは、必要な機能をすべて備えた電源設計ツール・プログラムです。電源設計の作業が大幅に簡単になり、アナログ・デバイセズの μModule やモノリシック DC/DC レギュレータ製品を使用するアプリケーションで部品の推奨値や性能予測値を提供します。LTpowerCAD ツールボックスには、LTpowerPlanner® が含まれています。LTpowerPlanner はシステム・レベルのブロック図作成ツールで、パワー・マネージメント・システムの計画、設計、最適化作業を支援します。直感的に操作できるグラフィック・ユーザー・インターフェース(GUI)により、システム・レベルの設計タスクが大幅に容易になります。

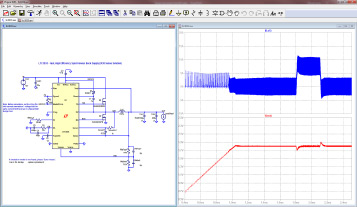

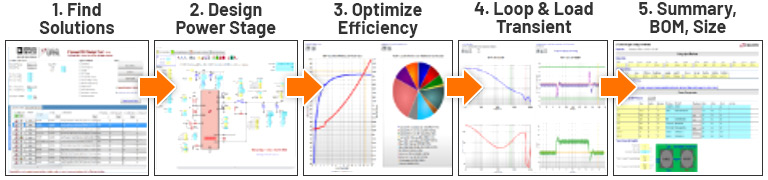

The LTpowerCAD® design tool is a complete power supply design tool program that can significantly ease the tasks of power supply design with many power products by Linear Technology, now part of Analog Devices Inc. Currently, most products in the LTpowerCAD tool are for non-isolated, switching mode power supplies. Unlike conventional simulation tools, the LTpowerCAD tool guides users throughout the full power supply design process: it searches suitable parts according to user’s supply specifications; it guides the user to design and optimize circuit component values with suggestions and warnings; it shows real-time results of power stage and feedback loop / transient performances; finally, it also provides a detailed summary of the design. Besides, a LTpowerCAD design can be exported to a LTspice simulation circuit for further verifications. Within the LTpowerCAD program, there is also a LTpowerPlanner tool for system-level “power tree” designs and optimizations. The LTpowerCAD program is free for download and currently works on Microsoft Windows 7 or 10 based PC. Some tools also need the Microsoft Excel program. Users can make real time updates of the program and its component libraries through internet.


Download LTpowerCAD


スイッチング・レギュレータ用設計ツール

スイッチング電源の設計はかなり難しく、時間がかかることが多くあります。通常、制御ループ補償、IC の動作と能力、フィルタ処理、さらにDC/DC スイッチング・レギュレータに関係する電力損失メカニズムなどに関する知識が必要です。このビデオでは、作業を簡単にし、設計時間を短縮するプロセス全般について紹介しています。

LTpowerCAD ビデオ

Power by Linear のエキスパートが作成したビデオです。LTpowerCAD のツールや推奨事項を紹介していますのでご利用ください。

LTpowerCADのビデオ(英語)を見る
