概览

优势和特点

  • 提供中文数据手册
  • 超低噪音:9 μV rms,与VOUT无关
  • 无需额外噪声旁路电容
  • 利用1 μF陶瓷输入和输出电容稳定工作
  • 最大输出电流:150 mA
  • 输入电压范围:2.2 V至5.5 V
  • 低静态电流
    IGND = 10 μA (空载)
  • 低关断电流:<1 μA
  • 低压差:105 mV(150 mA负载)
  • 初始输出电压精度:±1%
  • 欲了解更多特性,请参考数据手册


产品详情

ADP150是一款超低噪声(9 μV)、低压差线性调节器,采用2.2 V至5.5 V电源供电,最大输出电流为150 mA。驱动150 mA负载时压差仅为105 mV,这种低压差特性不仅可提高效率,而且能使器件在很宽的输入电压范围内工作。

ADP150采用新颖的电路拓扑结构,实现了超低噪声性能,而无需额外的噪声旁路电容,非常适合对噪声敏感的模拟和RF应用。ADP150在提供超低噪声性能的同时,并不影响其电源抑制(PSRR)或线路与负载瞬态响应性能。它实现了超低噪声与低静态功耗的最佳组合,使便携式应用的电池使用时间可达到最长。ADP150经过专门设计,利用1 μF ± 30%小陶瓷输入和输出电容便可稳定工作,适合高性能、空间受限应用的要求。

它可提供1.8 V至3.3 V范围内的14种固定输出电压选项。短路和热过载保护电路可以防止器件在不利条件下受损。ADP150提供5引脚TSOT和4引脚、0.4 mm间距WLCSP两种小型封装,是适合各种便携式供电应用的业界最小尺寸解决方案。

应用
  • 移动电话
  • 数码相机和音频设备
  • 便携式和电池供电设备
  • 后置DC-DC调节
  • 便携式医疗设备
  • RF,PLL,VCO 和时钟电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

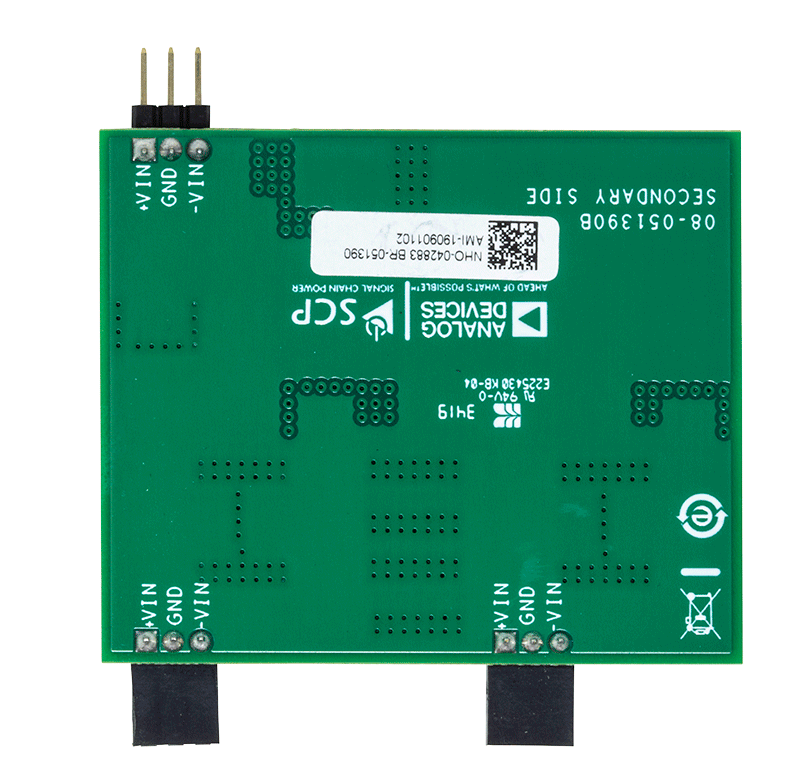

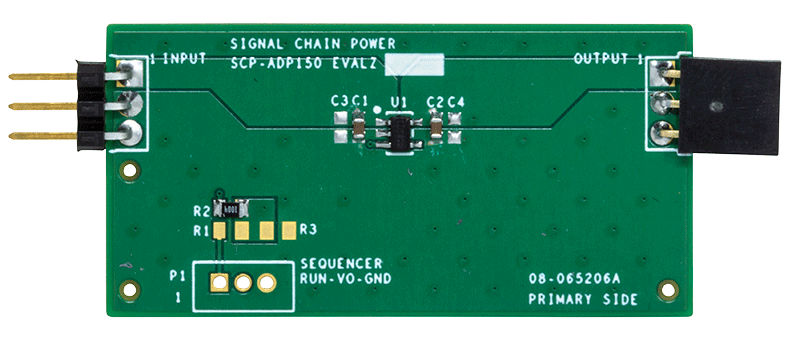

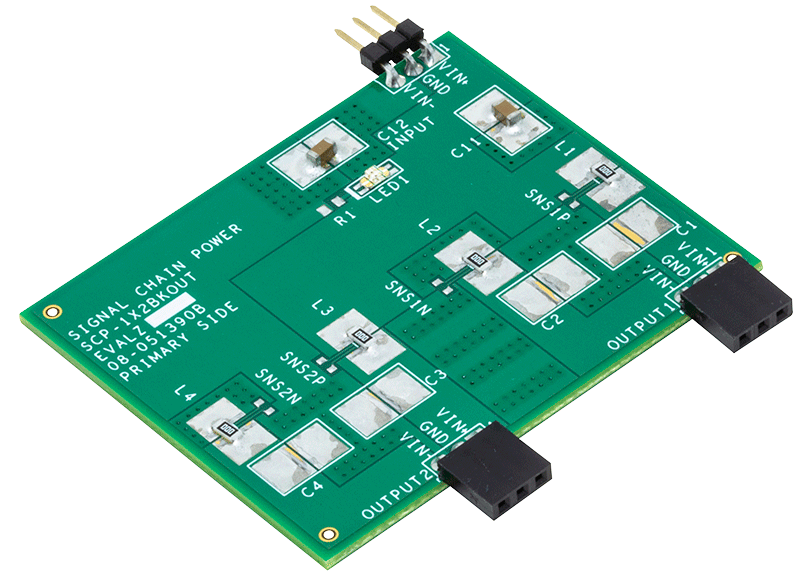

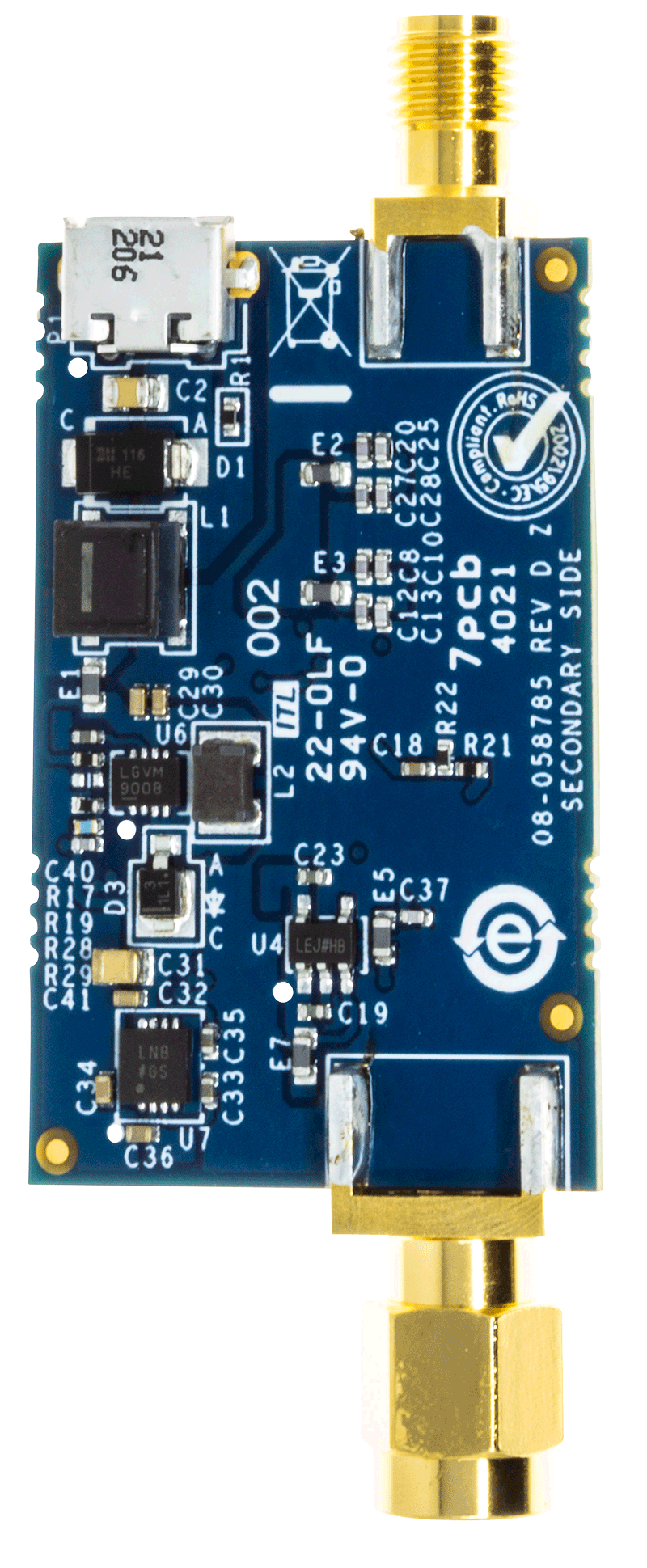

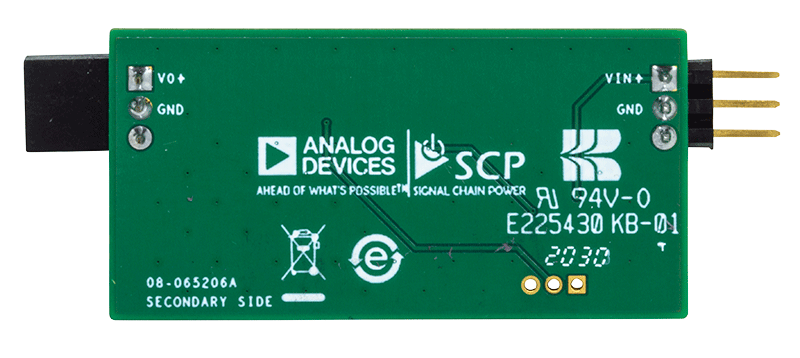

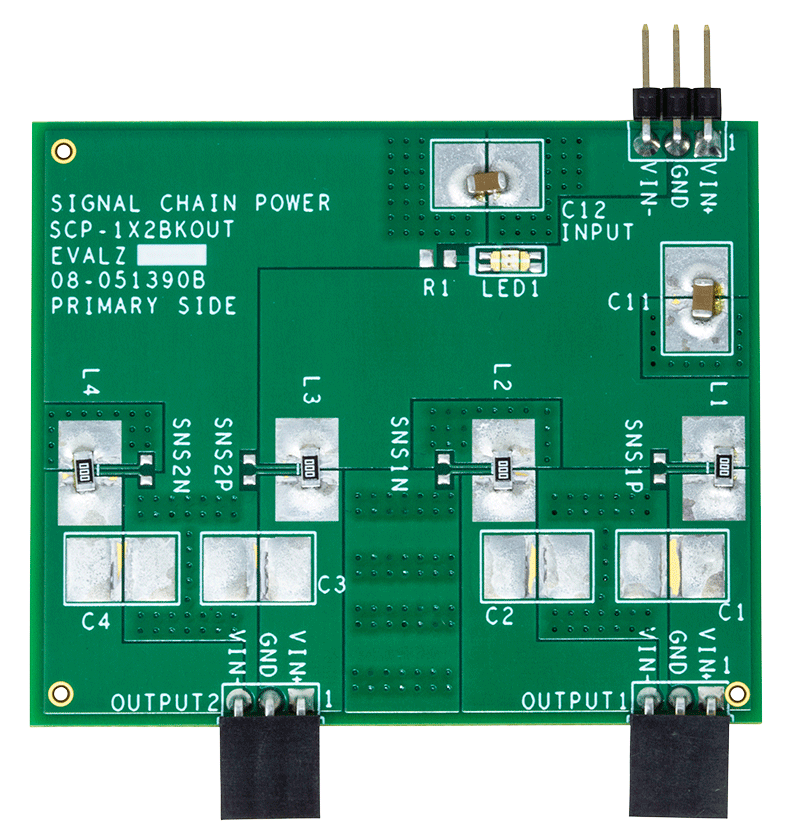

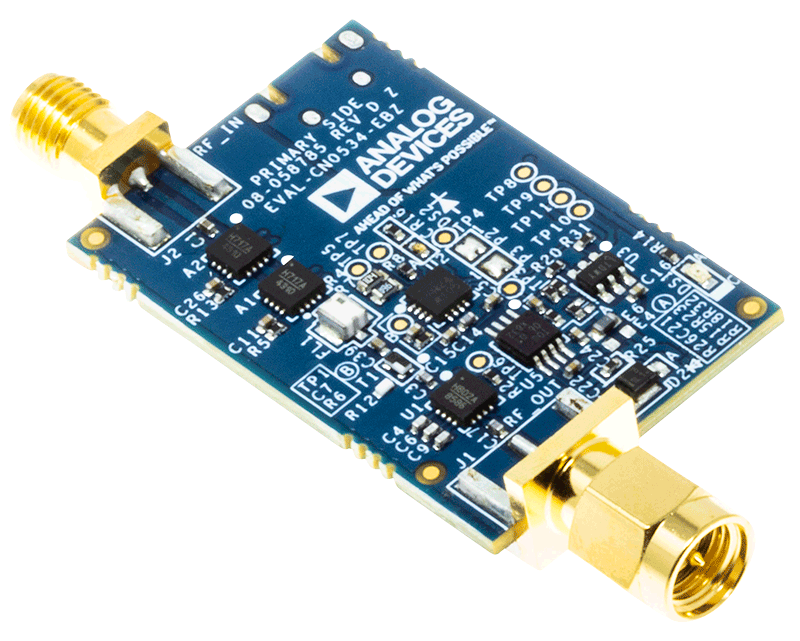

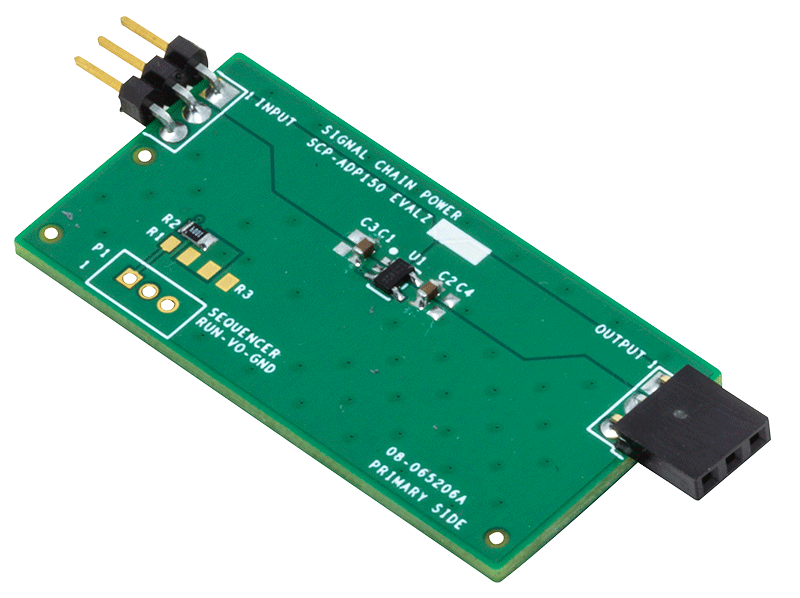

评估套件 (3)

软件代码及系统需求

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

adp150-1
ADP150-1.8
adp150-2
ADP150-2.5
ADP150-2.6
ADP150-2.75
ADP150-2.8
ADP150-2.85
adp150-3
ADP150-3.0
ADP150-3.3

设计工具

ADI Linear Regulator Design Tool and Parametric Search

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ADIsimPower™ 稳压器设计工具

这款专家级设计工具只需一分钟左右的时间就能产生定制的DC/DC转换器设计。用户提供5个输入,并选择优化目标:效率、PCB空间、成本或器件数量。输出为完整的原理图、材料清单(BOM)、效率图和性能摘要。这款工具为每个设计提供一份PDF概述文档和一个空白PCB,以帮助用户快速完成原型制作,验证设计目标。

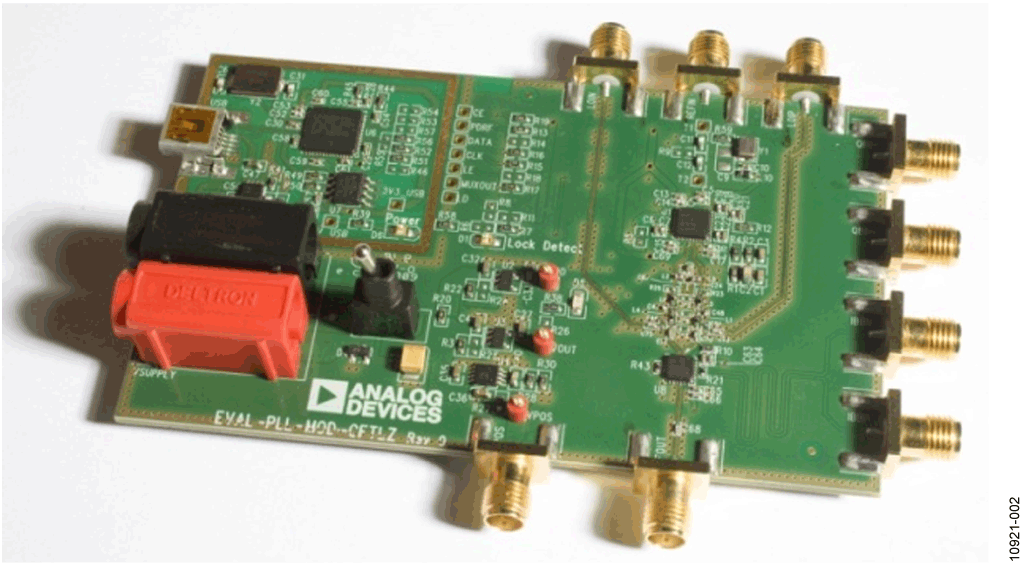

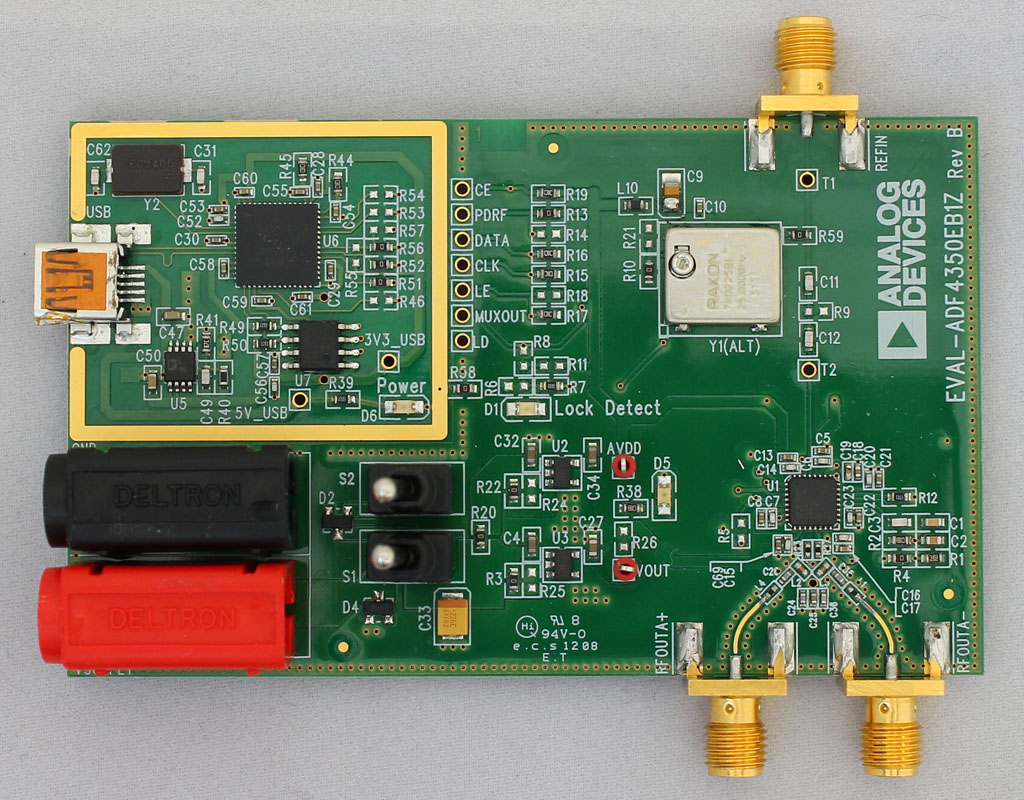

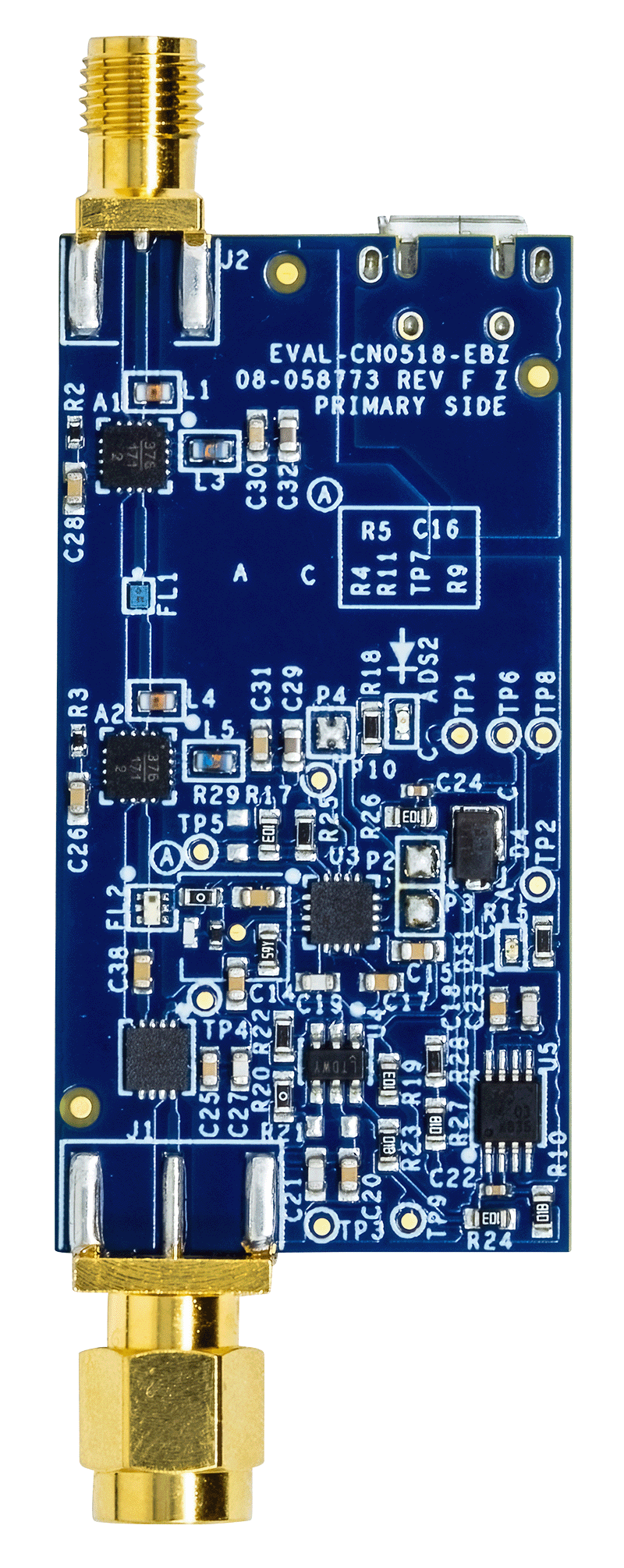

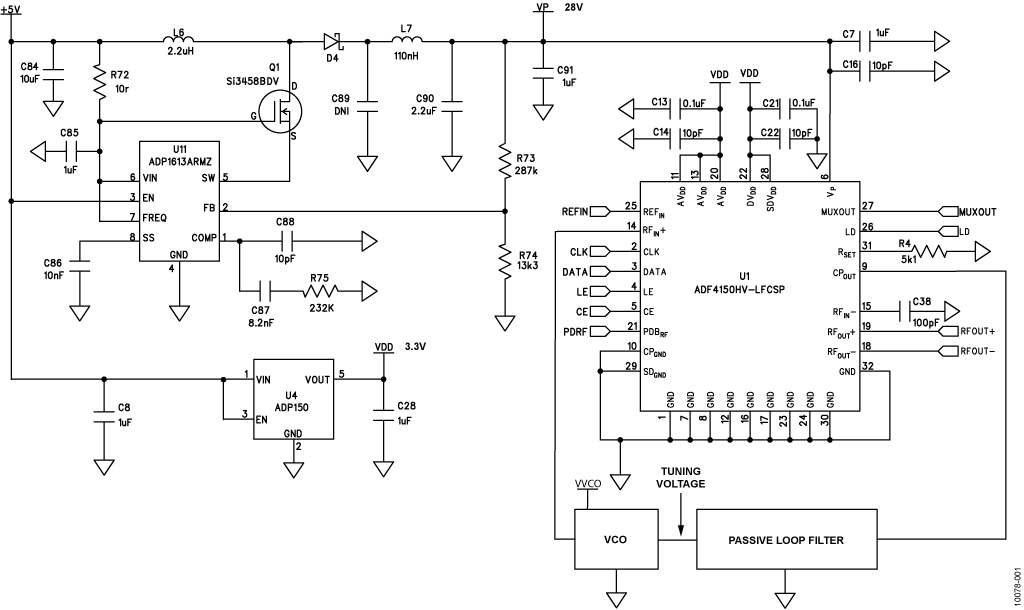

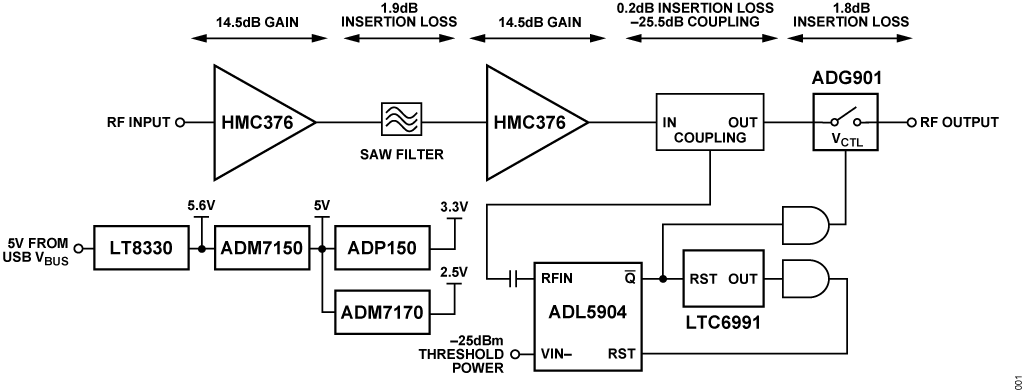

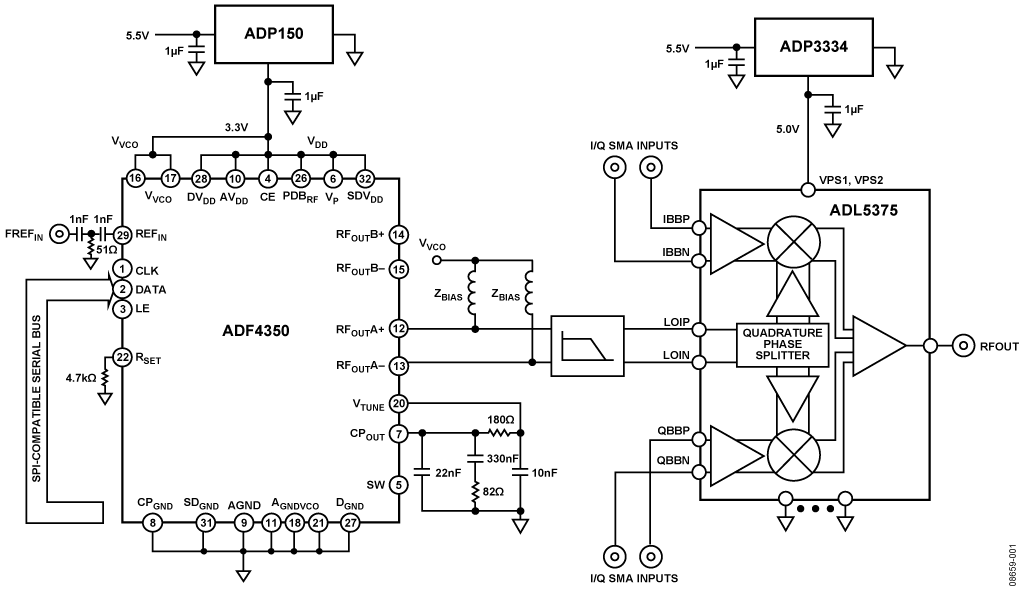

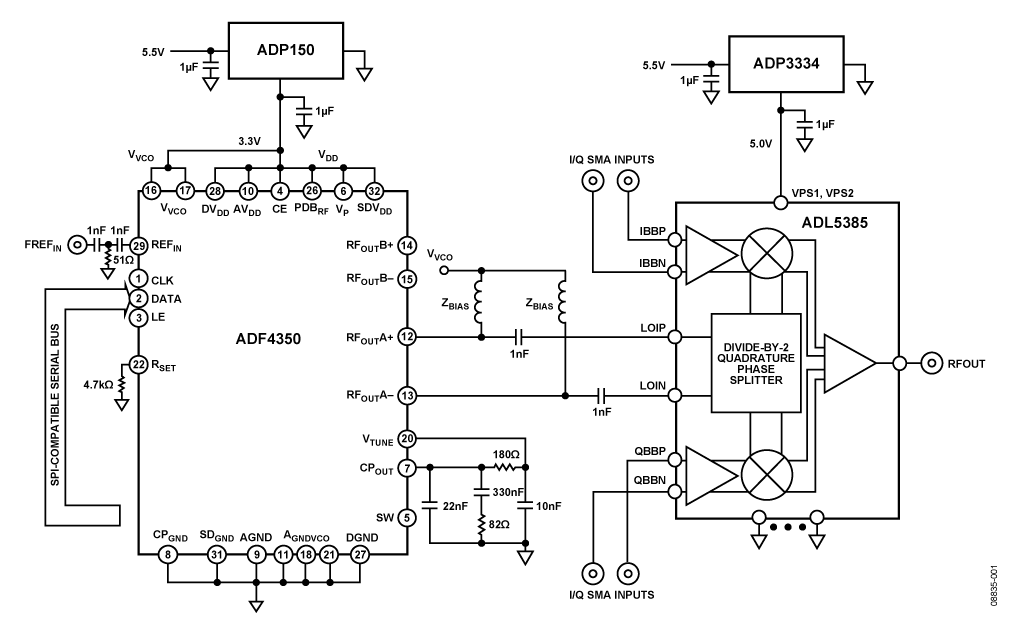

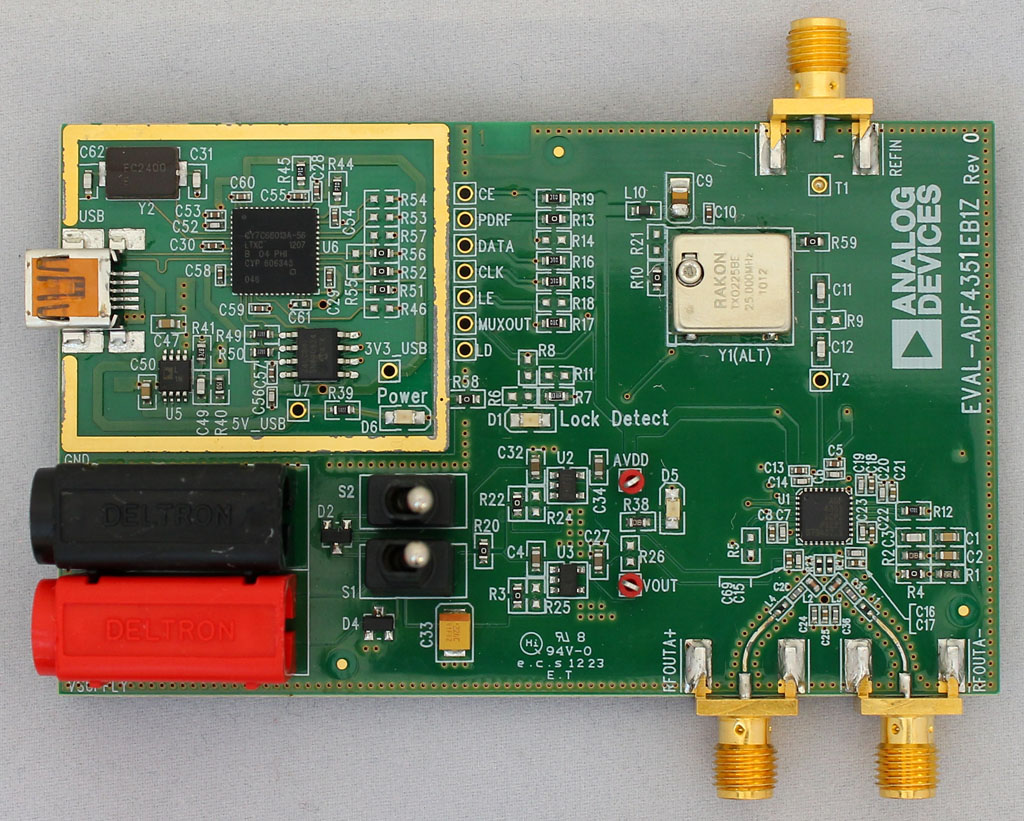

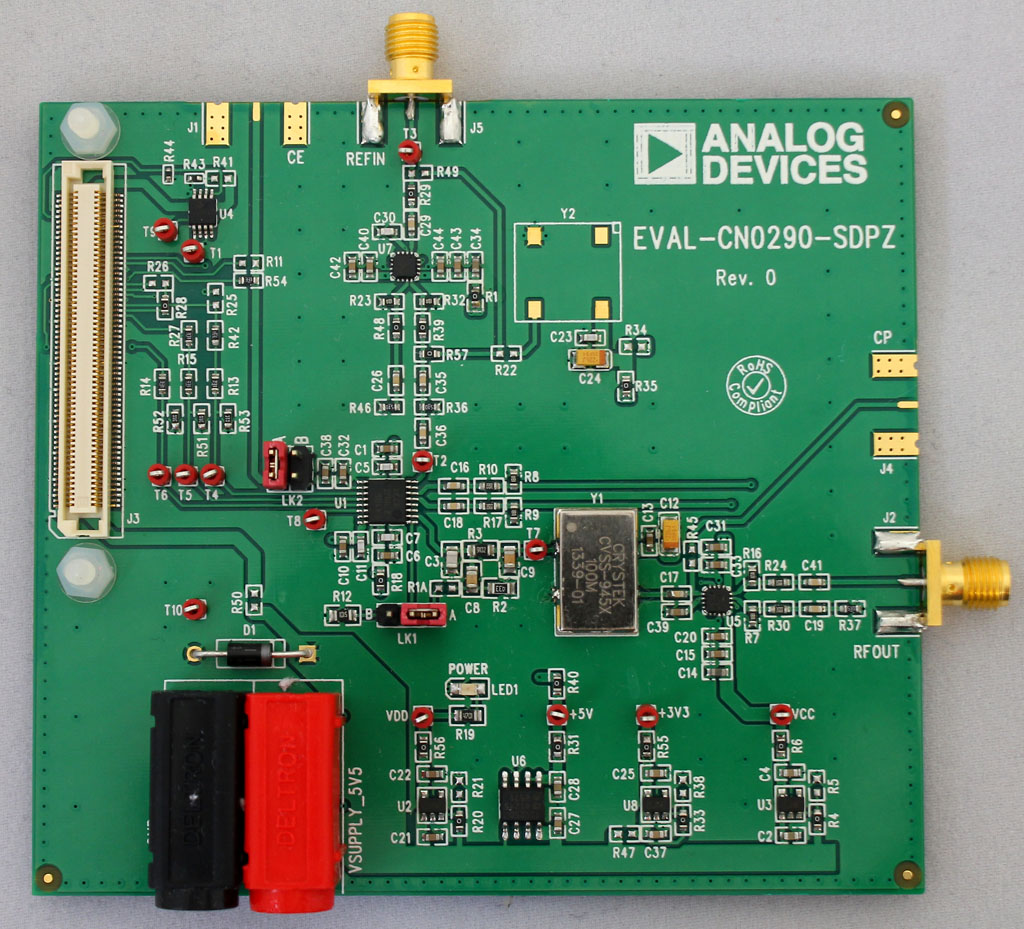

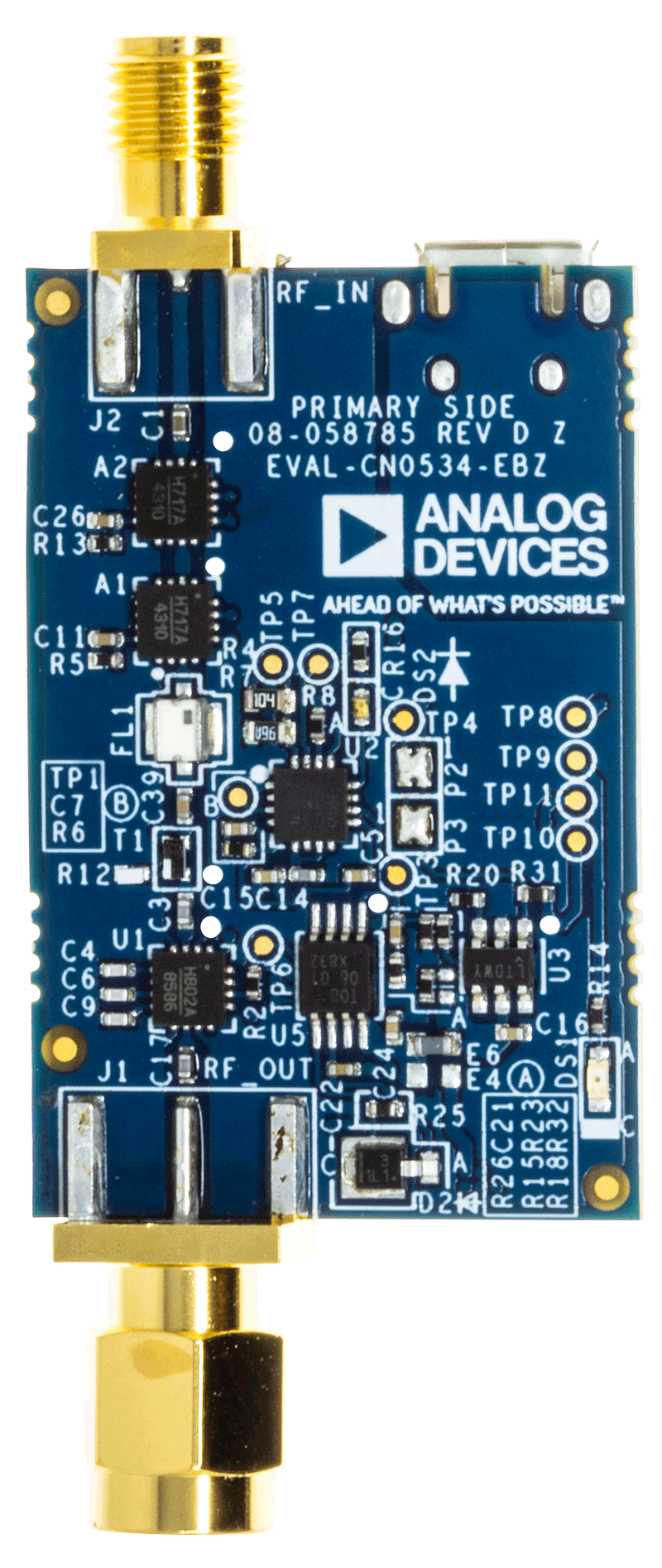

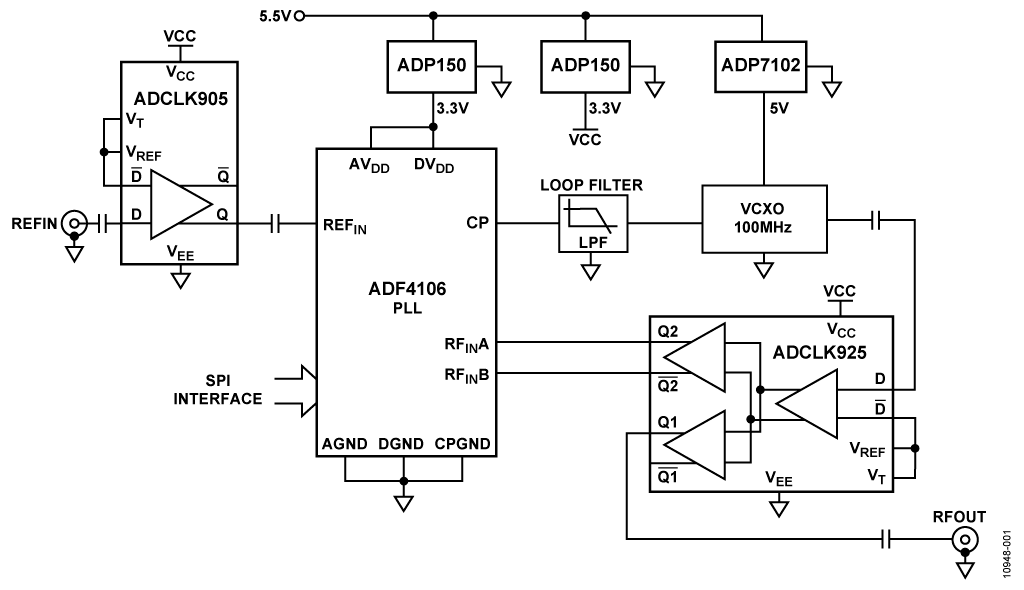

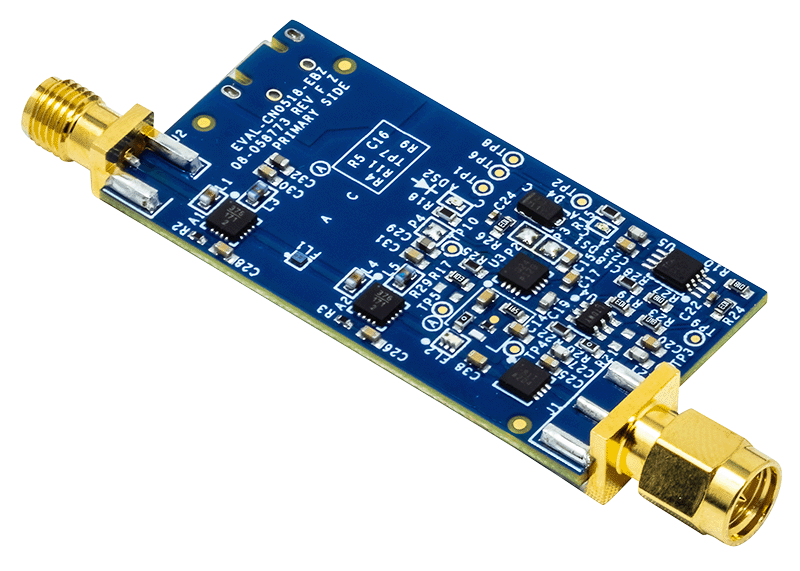

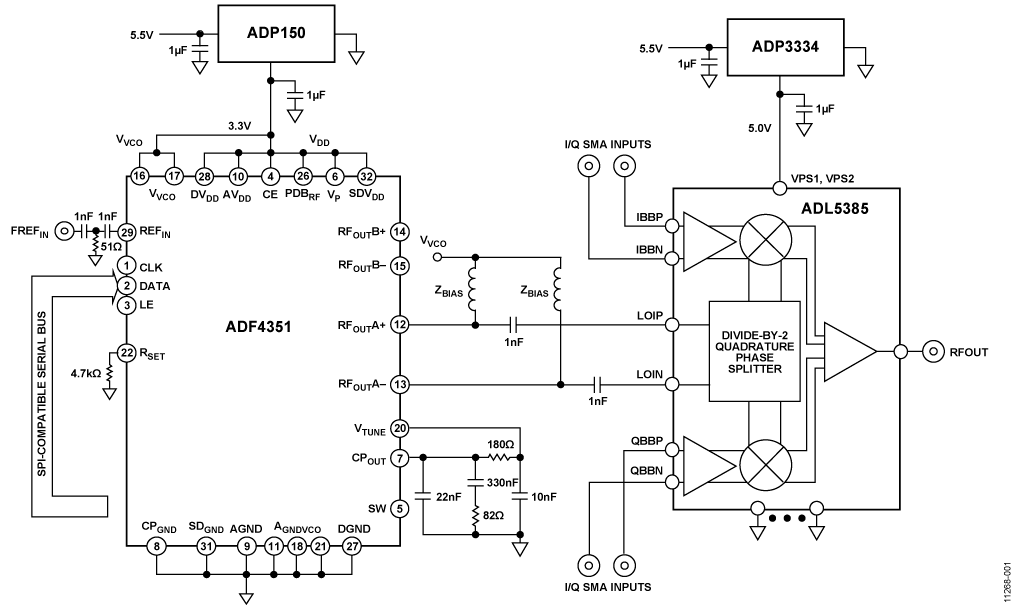

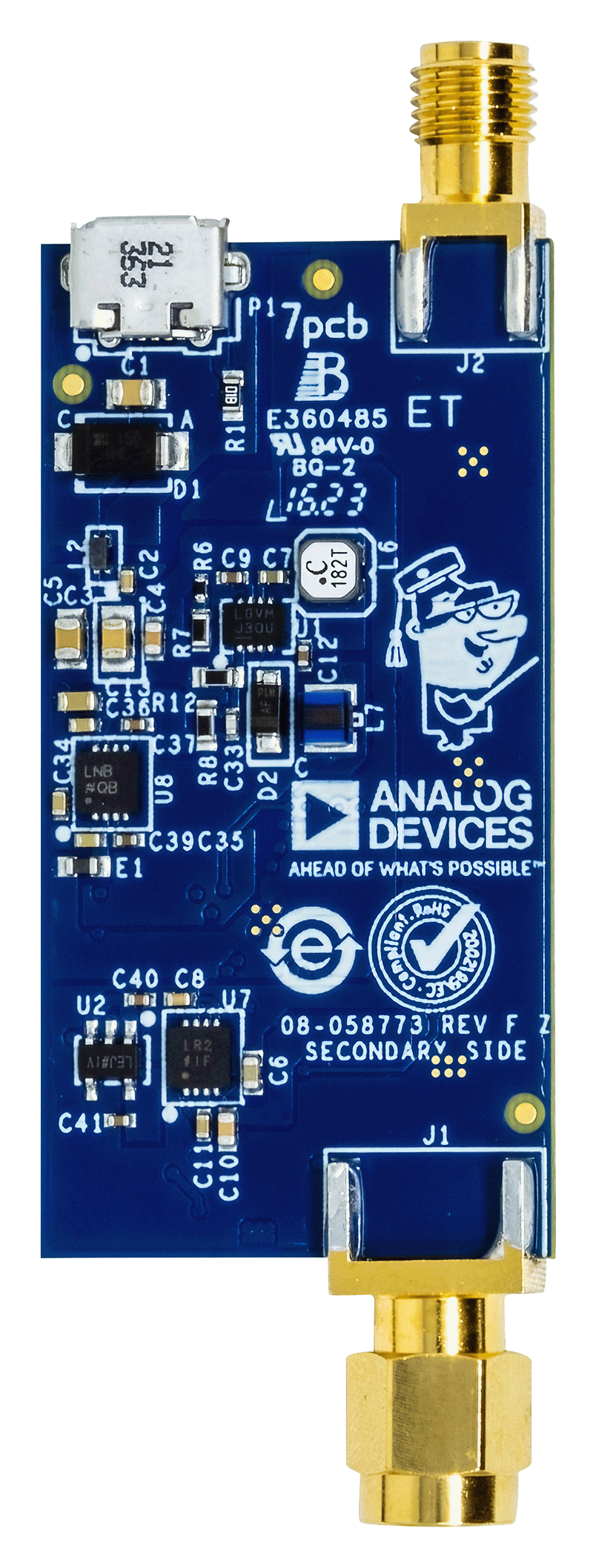

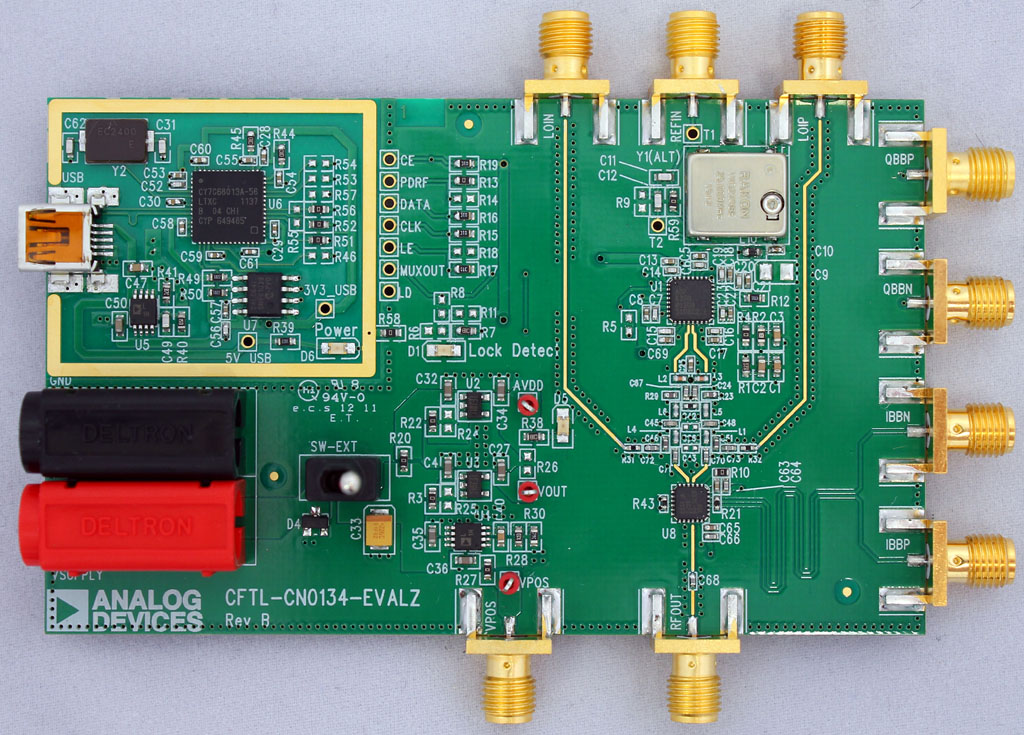

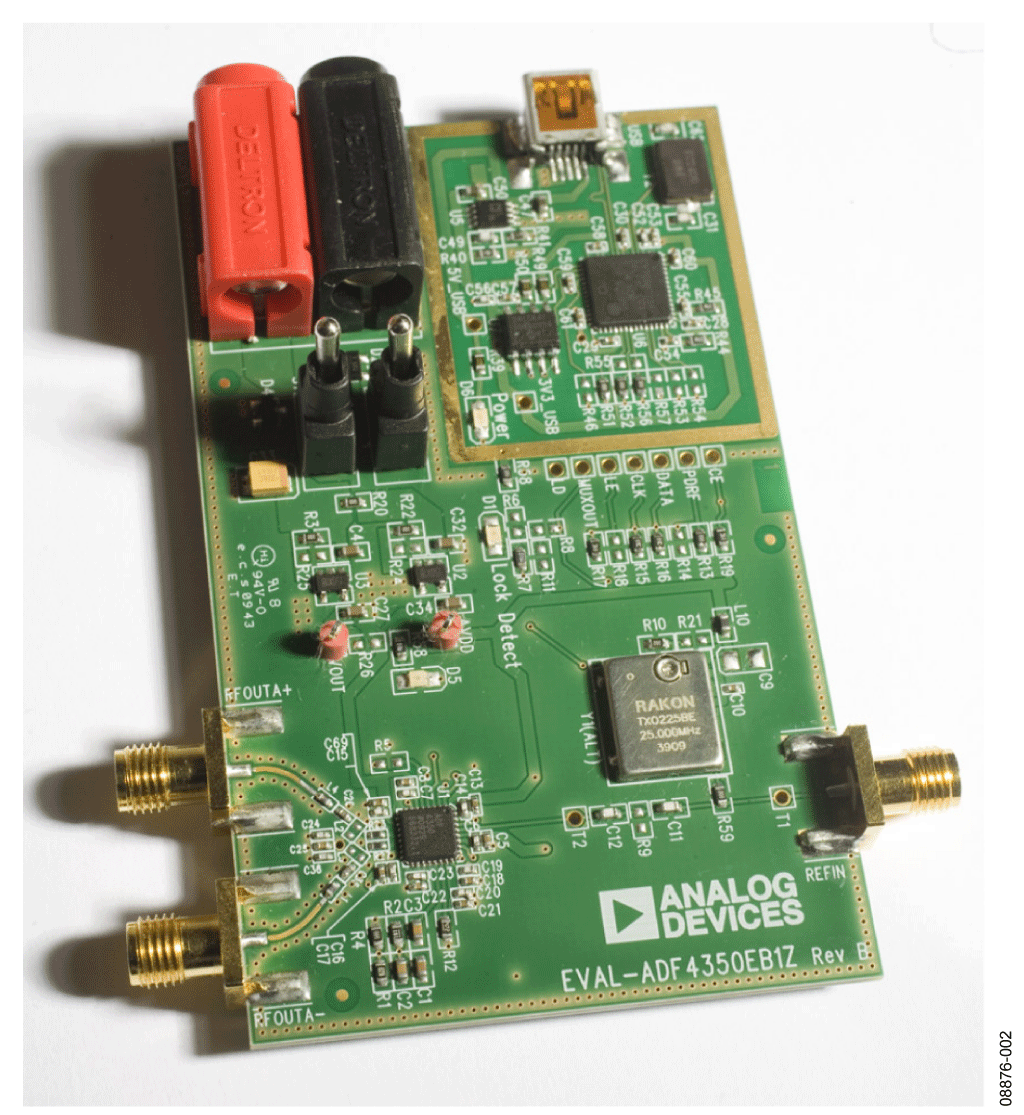

参考电路 (7)
