概览

优势和特点

  • 易于使用
    • μModule数据采集系统
      • 全部有源元件皆由ADI公司设计
      • 节省50% PCB面积
      • 包含关键无源元件
    • SPI/QSPI/MICROWIRE™/DSP兼容串行接口
    • 以菊花链形式连接多个ADAQ7980/ADAQ7988器件
    • 多功能电源配置,1.8 V/2.5 V/3 V/5 V逻辑接口
  • 高性能
    • 16位分辨率、无失码
    • 吞吐速率:1 MSPS
    • 积分非线性(INL):±8 ppm(典型值),20 ppm(最大值)
    • 信噪比(SNR):91.5 dB(典型值,10 kHz,单位增益)
    • 总谐波失真(THD):-105 dB (10 kHz)
    • 零误差:±0.06 mV(典型值,单位增益)
    • 零误差温度漂移:1.3 μV/°C(最大值)
  • 低功耗
    • 21 mW典型值(1 MSPS)
    • 灵活的省电模式
  • 24引脚5 mm × 4 mm小型LGA封装
  • 出色的ESD额定值
    • 3500 V人体模型(HBM)
    • 1250 V场感应充电装置模型(FICDM)
  • 宽工作温度范围:-55°C至+125°C

产品详情

ADAQ7980/ADAQ7988均为16位模数转换器(ADC) μModule® 数据采集系统,系统中集成四个常见信号处理和调理模块,采用支持各种应用的系统级封装(SiP)设计。这些器件集成最关键的无源元件,从而消除与使用逐次逼近寄存器(SAR) ADC的传统信号链相关的许多设计挑战。这些无源元件是实现额定器件性能的关键因素。

ADAQ7980/ADAQ7988内置一个高精度、低功耗、16位SAR ADC,一个低功耗、高带宽、高输入阻抗ADC驱动器,一个稳定的低功耗基准电压缓冲器和一个高效的电源管理模块。这些产品采用5 mm × 4 mm小型LGA封装,可简化数据采集系统的设计过程。ADAQ7980/ADAQ7988的系统集成度解决了许多设计挑战难题,同时提供灵活的可配置ADC驱动器反馈环路,以便调整增益和/或共模。一组四个器件电源提供出色的系统性能;但是,可实现单电源工作且对器件工作规格的影响很小。

ADAQ7980/ADAQ7988集成在外形与集成电路(IC)一样紧凑的关键元件中,这些元件常用于数据采集信号链设计中。μModule系列将元件选型、优化和布局等设计负担从设计人员转移到器件上,缩短了整体设计时间,减少了系统故障,最终加快了产品上市时间。

串行外设接口(SPI)兼容串行接口能够将多个器件以菊花链形式连结到单三线式总线上,并提供一个可选的繁忙指示。用户接口与1.8 V、2.5 V、3 V或5 V逻辑兼容。

这些器件的额定工作温度范围为−55°C至+125°C。

应用

  • 自动测试设备(ATE)
  • 电池供电仪器仪表
  • 通信
  • 数据采集
  • 过程控制
  • 医疗仪器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

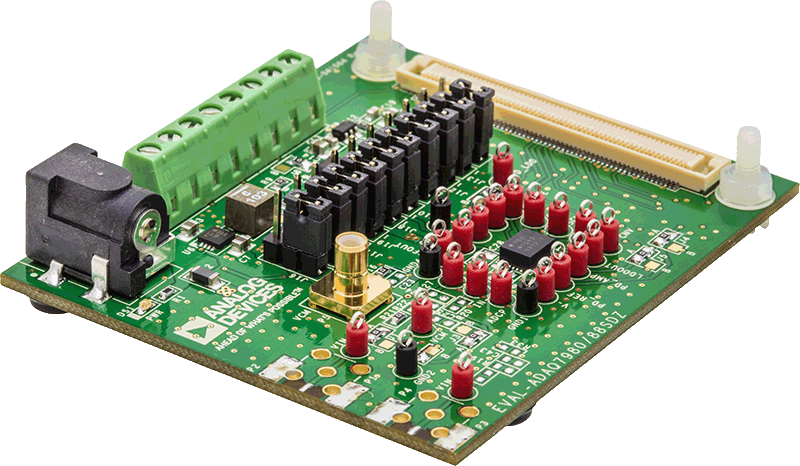

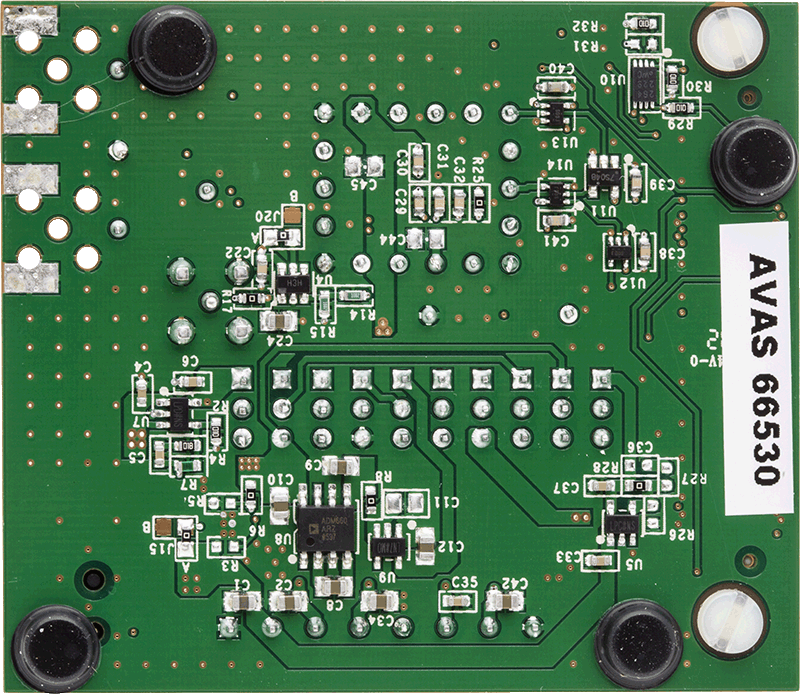

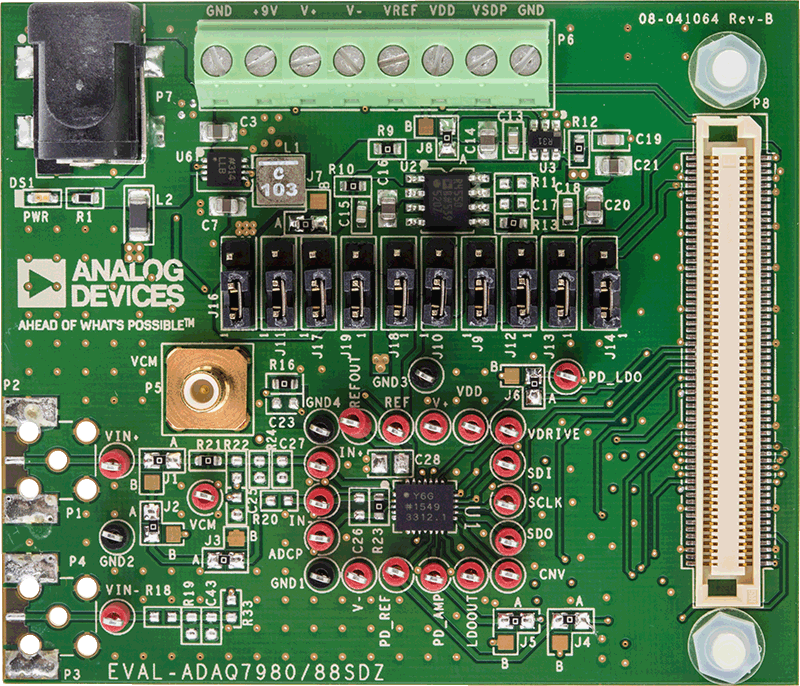

评估套件 (1)
