概览

优势和特点

  • 双AFE通道
  • 模拟和数字内核电源电压:1.8 V
  • 串行数据输出、LVDS输出范围缩小
  • 差分模拟输入
  • CDS或SHA配置(CDS旁路),增益:−3 dB、0 dB、+3 dB、+6 dB
  • 6 dB至42 dB、10位可变增益放大器(VGA)
  • 14位、75 MHz模数转换器(ADC)
  • 具有可变电平控制功能的黑电平箝位
  • Precision Timing 内核:210 ps分辨率(75 MHz)

产品详情

AD9978A是一款高度集成的双通道CCD信号处理器,适合高速数码摄像机应用。每个通道均由带ADC转换功能的完整模拟前端组成,额定像素速率最高可达75 MHz。Precision Timing™内核允许对相关双采样器(CDS)和采样保持放大器(SHA)时钟进行调整;工作频率为75 MHz时,时钟分辨率为210 ps。AD9978A还配有一个范围缩小的低压差分信号(LVDS)接口,用于双通道数据输出。

每个模拟前端均内置黑电平箝位、CDS、VGA以及一个75 MHz、14位ADC。编程使用三线式串行接口。

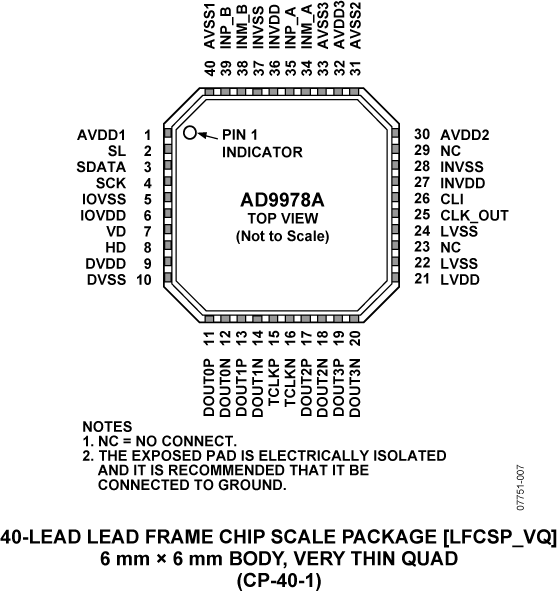

AD9978A采用节省空间的6 mm × 6 mm、40引脚LFCSP封装,额定工作温度范围为−25°C至+85°C。

应用

  • 数码摄像机
  • 数码相机
  • 数码复印机
  • 多功能打印机
  • 高速工业摄像机

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
